序號
|
名稱
|
|
參數
|
數量
|
單位
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
|

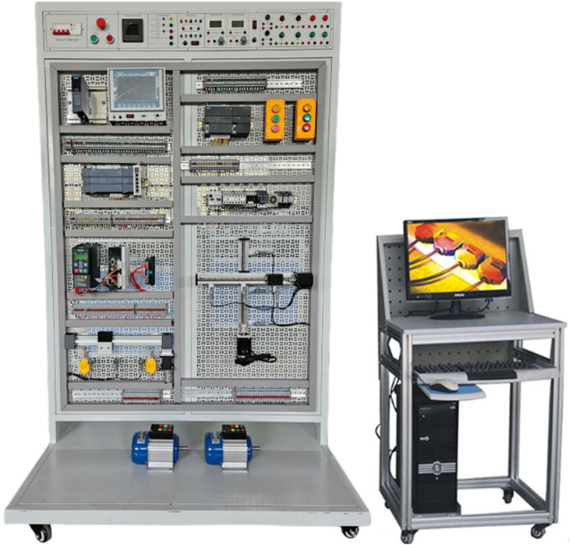

電工電子綜合應用創新實訓裝置
|
設備台體
|
配置：
1.設備主體框架采用優質128mm×34mm±1mm工業鋁型材搭建而成，設備布件區域采用由1.5mm厚優質鋼板經數控機械精加工製作的標準網孔板，表麵經酸洗磷化後，高溫靜電噴塑處理； 2.設備底部帶輪，方便設備的移動和放置。 3. 尺寸：≥W1200*D700*H1800mm |
1
|
套
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
電源箱（ 可脫離實驗台單獨使用）
|
配置：
4.交流輸出：三相五線交流380V±10％單相三線交流220±10％使用自動空氣開關通斷電源， 設有短路保護係統、漏電保護係統、接地保護、急停保護。 5.直流穩壓電源：DC24V/2A以上，調節精度1%，具有短路軟限流和短路自恢複功能。 6.電源智能保護器具有缺相、欠壓、過壓、漏電、過流、短路、浪湧保護功能可自動重合閘功能； 7.漏電保護設定範圍可設置，漏電保護動作時間不大於0.1s； 8.過壓保護範圍可設定，過壓保護動作時間不超過5s； 9.過流保護範圍可設定，過流保護動作時間不超過5s；短路保護電路為三倍的額定電路，過流保護動作時間不超過0.1s； 10.保護裝置具有防雷擊功能，L與N間高壓脈衝測試2KV不產生誤動作； 11.故障信息可保存不少於999個； 12.運行狀態及故障狀態均有指示燈指示，可顯示實時電壓、電流、漏電流等參數，具有聲光報警功能； 13.具有參數修改設置按鍵便於現場修改設置保護參數；能夠實現有遠程DI及DO功能可用於遠程控製電源及電源控製櫃門打開檢測報警；主控裝置可具有RS485接口能夠實現多設備連接通信。 14.設備支持雲係統遠程監控功能，可查看遠程實時數據，數據曲線顯示，保護參數在線設置等功能，並可遠程控製電源打開及關閉等功能，配有無線/有線控製模塊，可以通過監控軟件監視電源，並可以對設備進行斷電/啟動控製，配置4路輸入可以控製繼電器工作。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
控製模塊Ⅰ
|
配置：
15、PLC：采用西門子S7-1200係列主機，CPU 1214C， 緊湊型 CPU，DC/DC/DC， 機載 I/O： 14 個 24V DC 數字輸入；10 個 24V DC 數字輸出； 2 AI 0-10V DC， 電源：直流 20.4-28.8V DC， 程序/數據存儲器100 KB；數字量擴展I/O 16 DI/16 DO，16DI/16DO， 16DI 24V DC，灌電流/拉電流， 16DO，繼電器 2A。 16、變頻器：采用西門子G120C變頻器，配備安全集成STO PROFINET 6DI，3DO，2AI，2AO，最大 1F-DI PTC/KTY接口 USB 和 SD/MMC 接口 防護等級 IP20，輕載功率：0.55KW，重載功率0.37KW。 17、伺服係統： 采用西門子V90係列伺服控製器及伺服電機，輸入電壓：200-240V 單相交流 -15%/+10% 5.0A/3.0A 45-66，可以實現內部定位塊功能，同時具有脈衝位置控製，速度控製，力矩控製模式。 18、觸摸屏：采用西門子KTP700係列觸摸屏，按鍵式/觸摸式操作，7"TFT顯示屏，65536 顏色，PROFINET接口。 19、步進驅動器模塊：兩相步進電機驅動器，可正定電流範圍1.0—4.2A，供電電壓DC18-48V，細分1-128，脈衝控製型。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
控製模塊Ⅱ（可脫離實驗台單獨使用）
|
配置：
20、采用3mm鋁合金長方體為主體結構，包含多組中間繼電器、指示燈、按鈕等模塊。 21、控製電路使用彈簧式端子 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
分揀任務模塊
|
配置：
22、功能：模擬生產線自動化控製，變頻器控製輸送電機實現調速功能，並通過光纖、光電、金屬、RFID等多種傳感器檢測，PLC控製伺服、步進、多種氣缸動作完成多種功能。 23、結構：模型底板由20mm厚鋁板加工氧化而成，裝有四個黑色鑄鋁拉手，方便搬運。底板上方有環形輸送帶、氣動機械手、搬運龍門架、分揀機構、變頻電機、伺服電機、步進電機、多種傳感器及氣缸等組成。 24、主要部件： 1.三相交流減速電機 1) 額壓：380V 2) 功率：25W 3) 減速比:1:50 2.伺服電機 1) 工作電壓：230V 3AC 2) PN = 0.1kW； 3) NN = 3000rpm 4) M0 = 0.32Nm； 5) MN = 0.32Nm 6) 軸高度 20mm 7) 增量編碼器TTL：2500 增量/轉 8) 防護等級：IP65 3.步進電機 1) 額定電壓：3V 2) 額定電流：2A 3) 步角距：1.8° 4) 電機長度：49mm 5) 保持轉矩：0.48N.m 6) 電機線數：4線 7) 步距精度：5% 8) 絕緣電阻:100MΩ Min 500VDC 9) 耐壓:500V AC 1minute 10) 徑向跳動：最大0.02mm(450g負載） 11) 軸向跳動：最大0.08mm(450g負載） 4.工業RFID讀寫器 1)可支持達至1.5W射頻功率； 2)感應距離可達20cm 3)外形長：82mm； 4)前端直徑：32mm； 5)調整距離外徑：35/38mm； 6) 線長：1500mm； |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
直流調速模塊
|
配置：
25、直流調速模塊采用測速發電機反饋電壓和給定電壓形成閉環調速係統，調速係統由給定電壓、轉速負反饋、放大電路、觸發產生電路及主電路組成。要求具有數字顯示係統及透明防護罩等。 26、直流調速PCB線路板采用插放式設計，方便學員取出。學員根據功能要求進行測量分析，完成故障診斷與排除。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
電機組模塊
|
配置：
27、包含步進電機、伺服電機、交流電動機 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
電腦桌
|
配置：
28、功能：工業鋁型材框架結構，單工位，設有電腦主機位及鍵盤支架，用於放置編程電腦。 29、尺寸：不小於L600mm×W700mm×H780mm 30、桌身：桌體底裝有帶刹車萬向輪，方便移動和固定。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
裝配桌（防靜電裝配平台）
|
配置：
31、功能：由桌身、工具櫃、台麵組成，用於電氣及機械結構的裝配平台。 32、尺寸：不小於L1500mm×W700mm×H780mm 33、桌身：裝配桌預設電源插座擴展孔，依據用途可加裝電源插座。整個裝配桌可隨意拆裝，方便運輸安裝。 34、工具櫃：采用冷軋鋼板折彎焊接而成，工具櫃有多個抽屜，可儲藏工具，放置於裝配桌底部一側。 35、台麵：采用50mm厚高壓複合成型纖維板,表麵覆蓋2mm綠色防靜電膠皮，四邊並以5mm ，PVC截麵封邊，台麵具有耐磨、耐熱、耐汙及易清潔等特點。具有耐衝擊、耐酸堿、吸震、防靜電的功能。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
電氣自動控製電路裝調維修考核裝置主要考核內容
|
配置：
38、主要考核內容： （1）觸摸屏的工程創建、編輯與下載操作 （2）觸摸屏的離線模擬應用 （3）觸摸屏的動畫元件應用 （4）觸摸屏的數值、文本輸入顯示元件應用 （5）觸摸屏的係統綜合應用 （6）步進電機驅動器的接線與調試 （7）步進電機驅動器參數的設置 （8）步進電機驅動器與PLC的脈衝定位控製 （9）伺服電機驅動器的接線與調試 （10）伺服電機驅動器參數的設置 （11）伺服電機驅動器與PLC的脈衝定位控製 （12）伺服電機驅動器與PLC的通信定位控製 （13）PLC與RFID通信讀寫編程調試 （14）變頻器控製電機的接線與調試 （15）變頻器參數的設置 （16）變頻器控製環形傳送分揀任務模型多段速運行 （17）PLC與變頻器通信運行 （18）分揀任務模型接線與調試 （19）分揀任務模型運行控製程序設計 （20）PLC、觸摸屏、變頻器、伺服係統綜合應用實訓 （21）檢查雙閉環直流調速係統組成 雙閉環直流調速係統調試及分析 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
工具及儀表
|
配置：
39、配套設備 （1）專用螺絲刀：與彈簧端子配套使用 1把 （2）大兩用螺絲刀 6寸 1把 （3）小兩用螺絲刀1把 （4）棘輪式冷壓端子鉗 1把 （5）內六角 中長杆，9件套裝 1套 （6）扒皮鉗 6寸 1把 （7）尖嘴鉗 6寸 1把 （8）工具箱 10寸 1個 （9）萬用表 UT39A+ 1把 （10）安全帽 加厚型 1個 （11）放線器 5種導線 1套 （12）台虎鉗 台鉗口寬度應大於75mm（不可鑽眼安裝）1個 （13）小型空壓機 24L-750W 1套 （14）配套線材、氣管及連接配件，按實際需求提供 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
|
教學資源包
|
|
1、在線教育課程開放平台（具有軟件著作權，配1個登錄帳號）:
1）本係統是互通教學多元化管理平台，將用戶傳統的各個平台係統實施整合，集中互通管理，解決多平台、多賬號難以管理、數據庫分散無法集中統計等問題。係統包含了：在線教務管理係統、在線課程資源管理平台、在線習題庫平台、在線考試考核平台、線上視頻課程管理平台及線上虛擬仿真教學管理平台，真正意義的一站互通數據集中統計！ 2）課程資源：多個微課視頻實拍采集教學視頻素材，後期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低於1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win係統上運行（win7、win8、win10，注不包含win xp）軟件。 3）為了教學的統一性要求在線教育平台與實訓裝置是同一個生產商！ 4）部分微課內容舉例：
2、仿真軟件
★（1）網絡版電工作業培訓教學軟件（安全用電）（網絡版、具有軟件著作權） 本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規範》與教育部有關專業教學大綱而設計研製，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標誌）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺複蘇）4大模塊，15個實訓單元，72個實訓項目。 軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性於一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。 ★（2）三菱PLC與變頻器仿真教學軟件（網絡版，具有軟件著作權） 一、產品技術 軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規範》與教育部有關專業教學大綱而設計研製，包括可編程控製器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對於可編程控製器和變頻器的應知應會全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性於一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用於課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。 二、產品內容要求
（3）西門子PLC仿真實訓軟件（具有軟件著作權，網絡版） 軟件以西門子PLC S7-200係列型號為依據，對重點、難點PLC控製電路展開仿真實訓。通過3D Max建模，結合Flash編程技術，融合教學設計，每個實訓項目精心設計了實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等訓練模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對於可編程控製器的應知應會全部要求。 本軟件在研製中力爭貫徹如下的設計思想：以就業為導向，以技能訓練為核心，體現職業性；以三維職場的構建與再現為訓練環境，體現情境性；以真實項目為引領、任務為驅動、工藝過程主線，體現過程性；以學生自主訓練為主，教師演示為輔，體現以學生為主的主體性；以職業生產活動為中心，強化技能養成，體現養成性。 本軟件主要以網絡形式發布，供學生在C/S架構的微機室使用，標準配置為30個終端，可供至少一個班的學生上機仿真實訓。單機版另配，主要供教師演示性教學以及實訓教師備課使用。 本軟件適用於機電一體化技術、電氣自動化技術、電力係統自動化技術、電氣技術應用、機械工程與自動化、機械設計製造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控製器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定，是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力係統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。
（4）工業自動化數字孿生仿真軟件（正版） 采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控製等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、係統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控製器根據信號執行相應的輸出操作，以此反應整個係統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。與各PLC主機兼容。軟件通過自動、手動和PLC控製三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目： 1）三層電梯控製 2）自動售貨機 3）機械手 4）自動門 5）天塔之光 6）全自動洗衣機 7）自動成型機 8）紅綠燈 9）裝配流水線 10）四路搶答器 11）音樂噴泉 12）軋鋼機 13）郵件分揀 14）物料分揀 15）多級傳輸 16）八段碼顯示 17）多種液體混合 18）雙麵銑床 19）電鍍槽 20）交流電機正反轉控製 21）小車運動 22）攪拌站 23）汽車燈光控製 24）汽車火花塞點火控製 25）加工中心控製 26）隧道監控 27）自動扶梯 28）CA6140普通車床PLC改造控製 29）X62W萬能銑床PLC改造控製 30）T68臥式鏜床PLC改造控製 31）M7120平麵磨床PLC改造控製 32）Z3050搖臂鑽床PLC改造控製 33）電動葫蘆PLC改造控製 34）Z35搖臂鑽床PLC改造控製 35）M1432A萬能外圓磨床PLC改造控製 |
|
|
