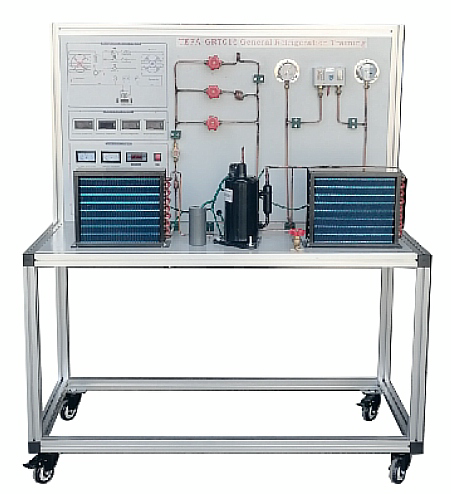

MYKT-15B製冷係統器原理實驗台

一、製冷係統器原理實驗台-概述:
  本裝置敞開式設計，安裝有製冷管路設備，配各種電路原理圖實訓板，並將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行製冷電路的接線實訓、製冷回路相關指示數據的分析、製冷回路常見故障分析等。電氣控製線路為真實工業用電器，形象直觀，可靠性好，使用壽命長,。適用於技工院校、職業學校作為製冷基本技能的實訓。

二、技術參數
1、輸入電源：單相三線～220V±10% 50Hz
2、裝置容量：＜1.5kVA
3、外形尺寸：1200cm×600cm×1500cm
4、製冷劑類型：R22
三、 產品功能
1、進行各種製冷原器件的識別。
2、進行各種空調製冷與係統的認知。
4、製冷係統的故障識別：可通過各種製冷小係統中專設的故障閥門人為製造係統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。
5、充製冷劑：係統中增設專用充液閥（或三通閥）。通過充氟裝置，可進行排出製冷劑，定量充灌製冷的實際操作。
6、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行係統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出係統中的泄漏點。
四、裝置特點
1、 1匹壓縮機、冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器和蒸發器.
2、裝置直觀展示了空調的係統結構和工作原理，便於教學演示講解及學生對課本知識的理解掌握。
3、.配置的交流電壓表、交流電流表、真空壓力表以及相應的信號指示燈，使整個空調係統的實時工作狀態一目了然；主麵板中間印有電氣控製係統原理圖和製冷係統原理圖，
 4、麵板可觀察到整個製冷係統結構原理以及主要部件的實際物體，相應部件均有名稱標識；並設有視液鏡，可觀察製冷劑狀態
5、本實訓裝置設有故障模擬功能，開設應用性的實訓項目，有較強的實訓性。有利於學生將理論應用於實際，並培養學生實際操作動手能力；
6、設有電流型漏電保護裝置；並有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
7、分別測量壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控製模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；
1）具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過清除故障後，才能上電成功
2）采用LCD液晶麵板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。
3）閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定
4）短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘
5）漏電保護：當漏電值到達設定值1％時，係統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，係統0.1秒內瞬間跳閘。
6）過壓保護：有效防止設備損壞，當電壓達到時270V時，係統0.5秒內瞬間跳閘。
7）欠壓保護：有效防止設備損壞，當電壓達到時165V時，係統0.5秒內瞬間跳閘。
8）強製故障鎖定功能：發生故障導致跳閘時，人為無法上電，隻能通過清除故障後，才能上電成功
9）故障查詢：一鍵故障可查詢曆史故障源
10）故障測試功能：可在線測試出係統中不安全的用電功能，用一鍵故障可查詢可排除故障源
    11）手自動功能：手動、自動自由切換
8、充製冷劑：係統中增設專用充液閥通過充氟裝置，可進行排出製冷劑，充灌製冷的實際操作。
9、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行係統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出係統中的泄漏點
10.真空壓力表2隻（精度2.5級）.量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量製冷係統低壓側壓力和高壓側壓力
五、實訓項目
1、專用工具的操作
2、製冷係統管件焊接
3、製冷係統試壓及檢漏
4、冷係統抽真空及充注製冷劑
5、製冷技能實訓（設計、安裝、調試及檢修）
6、製冷控製部分結構及原理
7、製冷各模塊在整個控製部分中的作用
9、製冷電器元件的測量及係統運行
10、製冷的故障與分析

---
