製冷自控係統綜合實訓裝置

一、製冷係統自控係統綜合實訓裝置-概述

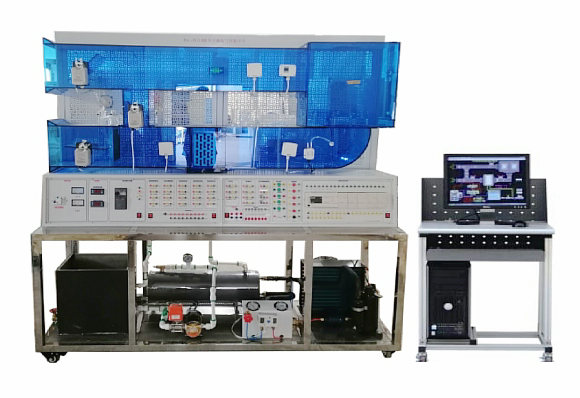

MYKT-29 製冷係統自控係統綜合實訓裝置(DDC總線) (DDC)是以製冷/熱係統、冷媒水係統和空氣處理係統為控製對象，融合傳感器技術、和智能化控製技術，通過程序設計、編程可對中央空調模型內的所有模擬或真實的機電設備進行自動控製。

三、技術性能
1、輸入電源：單相三線  AC220V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3、製冷劑：R22
4、裝置容量：＜2.5kVA
5、重    量：200kg
6、外形尺寸：200cm×60cm×170cm
二、特點
1、設備全部采用目前主流技術和係統產品，保證前期所選型的係統與今後係統性能提升在技術先進性方麵的可延續性。
2、樓宇自控係統係統應具有一定的可擴展性和開放性, 設計應采用國家和國際標準及規範，兼容不同廠商、不同協議的設備和係統的連接；
3、樓宇自控係統控製層網絡采用可點對點通訊的BACnet。采用BACnet網絡，應使用BACnet IP/MS/TP協議通訊，遵守BACnet標準SSPC-135；
4、所提供的係統應用軟件，嚴格遵循模塊化的結構方式進行開發；係統軟件功能模塊完全根據用戶的實際需要和控製邏輯來編製；
5、樓宇自控係統DDC須具有獨立的時間邏輯，不需要讀取服務器或網關時間，即使控製器與網絡斷開，時間表功能也能正常運行；
6、樓宇自控係統每一個控製器須配置帶有CPU處理器的DDC，並在現場獨立完成監控設備的邏輯操作，獨立可編程DDC；
7、樓宇自控係統控製器應均能支持通用輸入輸出點，控製器應有多種型號，使I/O配置更靈活，控製器均能邏輯編程；
8、樓宇自控係統現場控製器的DI點（與機電設備電控箱連接）
三、係統組成
1、外形尺寸：
不大於2000mm×600mm×1700mm, 本實驗裝置由實驗台、安裝網孔板、製冷（熱）係統、循環水係統、空氣處理係統、自控係統和上位監控工程、製冷機組、製熱係統、空調箱（風道）、冷凍水係統、測量儀表電氣控製係統、模擬熱源等組成。實驗台:不鏽鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，製冷機組。
2、控製方式：
具有中央空調自控係統編程設計和上位監控工程組態設計，利用PC機對樓宇自控係統控製層網絡采用可點對點通訊的BACnet。采用BACnet網絡，應使用BACnet IP/MS/TP協議通訊，遵守BACnet標準SSPC-135；對係統控製/監控。
3、製冷機組：
1台2匹全封閉風冷機組、幹式蒸發器、儲液罐、內平衡式熱力膨脹閥、幹燥過濾器等組成，管路中還設有操作手閥、高低壓力控製器、壓力表等實驗所必需的部件；
4、空氣處理係統：
采用粗效過濾網、差壓開關、電動調節風閥、溫濕度傳感器及送風機等組成；主要由冷源係統、空氣循環模擬係統、空調控製與測試係統。空調控製與測試係統、變頻器、溫控儀表、部分接口、溫濕度及反饋信號接口、DDC控製模塊的I/O引線接口等
5、媒水係統：
額定流量為30升/分，揚程為8米，額定功率180W。泵，為係統提供冷媒水/熱。水
6、耐震真空壓力表：
量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控製器：設定範圍高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。徑向壓力表：量程0～0.16 Mpa，溫度表：0-100°C
7、DDC控製器2個：
具備可編程控製器（或者DDC控製器，數字量點數不工作電壓：DC24×(1±10%)V或AC17V，允許範圍：AC14.45V～18.7V、工作電流：500mA、網絡：協議：BACnet Router；通訊介質：雙絞線、I/O 數量：8個UI，4個DO，6個UO，5個AO、工作電壓：DC24×(1±10%)V或AC17V，允許範圍：AC14.45V～18.7V
工作電流：500mA
8、溫度傳感器：
工作電源24V DC,測溫範圍0-100°C,輸出4-20mA；
9、壓力傳感器：
管路壓力測量，電源24VDC±5%；量程範圍：0～200kpa輸出信號4～20mA DC；
10、風速傳感器：
管道式安裝，量程: 0-10m/s ； 輸出信號:4-20mA
11、變頻器：
工業變頻器，額定功率不小於0.37kW。控製信號輸入為0～20mADC或0～10VDC，交流220V變頻輸出用來驅動送風機。
12、電動調節閥
由變係統控製控製媒水的水量，利用溫度P、I、D控製控製原理
*13、係統電氣連接
所有的係統電報氣，連接線都引到麵板上，並有標識，實驗時可以自己動手連接傳感器，調節閥，
14、配有中央空調係統軟件：
軟件可以監控控製中，央空調的運行，所有通信數據都采集至上位機上顯示，如：閥的開度、管道路溫度等。
15、電腦桌子：
采用鋁型材和鈑金結構，台麵為防火、防水、耐磨高密度板；立柱及橫梁為30*30鋁合金型材，鍵盤位采用300mm導軌固定，下方裝有萬向輪。
*四、製冷/空調係統操作軟件：（單機版）
是為學習、實驗、實訓、而設計的製冷教學、管理、應用軟件，軟件支持在線選型，輕鬆的進行各種組件製冷量、特性、製冷劑的計算，還可以詳細的分析計算出各係統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的製冷係實訓應用軟件，軟件可有效計算分析製冷係統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行製冷係統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數並進行計算，還可以繪圖。
主要功能
1）製冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，製冷劑的比較）、組件計算 、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）係統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的製冷係統使用方法，支持在PC上模擬製冷的效果，可以製作壓焓圖，可以測試製冷係統是否可以正常運行，非常廣泛應用於高校學習、實訓。
7）軟件把可數據獲得應用製冷管道管徑選型、製冷劑物性組件、計算製冷劑物性、計算製冷劑管道壓降。您就相當於有了個助手和顧問，可以計算所有製冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環製冷模型和計算製冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步製冷機械加工模數。第4步中也可計算製冷管子定徑的新模數。可以在項目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得製冷狀態圖：為所有製冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定製冷循環，單級循環和多級循環均可以實現，不僅有各種製冷劑的物性參數表。如進入5號壓縮參數設定界麵，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能係數、質量流率，配管尺寸等參數
12）壓焓圖，PC係統模擬計算運行條件與已知組件的係統評估操作，係統效率和建議，評價降低能耗。

---
