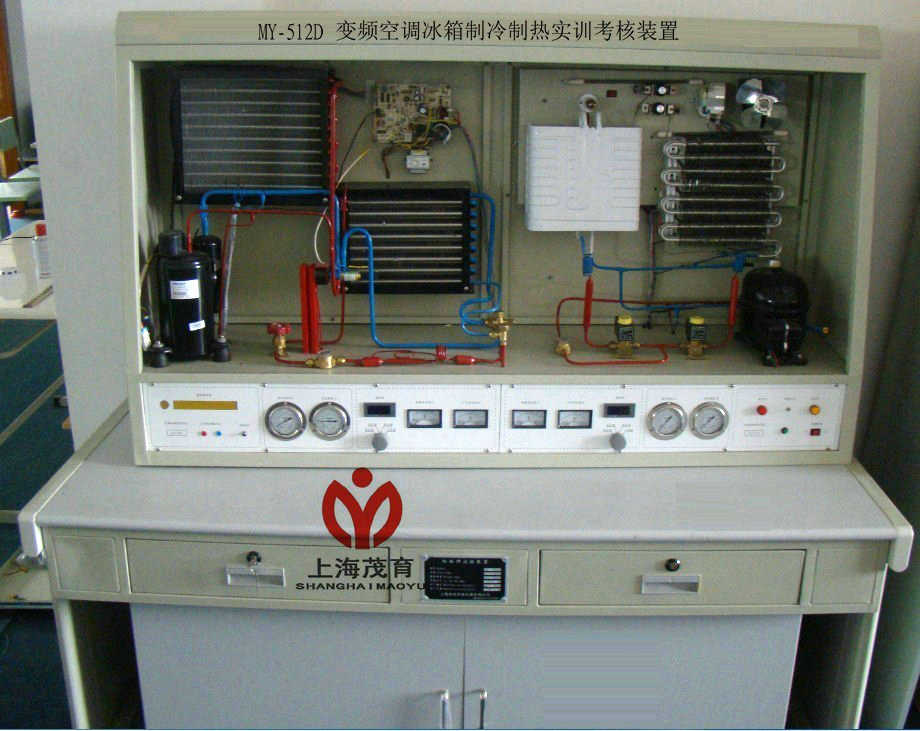

變頻空調冰箱製冷製熱實訓考核裝置,變頻空調冰箱製冷製熱實訓台

變頻空調冰箱製冷製熱實訓考核裝置,變頻空調冰箱製冷製熱實訓台,變頻空調冰箱製冷製熱實訓考核設備是根據職業教育課程改革和教材建設規劃要求研發的產品。適合高職院校，職業學校的製冷技術、家用製冷設備原理與維修，冷庫與冷藏技術、製冷設備維修工等教學實訓裝置。培養掌握空調與製冷技術相關專業理論知識和專業實踐技能，從事空調、製冷設備、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。也適合技工學校，職業培訓學校，職教中心、製冷類專業《製冷設備維修工（初、中、高級）》、《家用製冷設備原理與維修》、《製冷空調裝置操作安裝與維修》、《小型製冷與空調裝置》等課程。

一、裝置特點：

1、係統集模擬空調、模擬冰箱與一體，采用真實的製冷機組，滿足實際的教學要求。
2、該裝置配置了2套係統，空調係統和冰箱係統，同時可滿足對冰箱空調的實訓操作考核的要求。
3、整體實訓裝置集空調、冰箱的製冷係統、電氣控製係統、故障模擬係統於一體，係統真實完整，結構清晰、緊湊，與實際空調、冰箱製冷係統、電氣係統一致。
4、實訓裝置直觀展示了熱泵型分體空調的係統結構、工作原理、可清晰的看到製冷循環係統結構和主要部件的實物，係統還配有交流電壓表、交流電流表、溫度表、真空壓力表等。管路中還設有視液鏡可觀察製冷劑狀態，高壓管路為紅色部分，低壓管路為藍色部分。
5、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故等。
二 、技術參數：

1、輸入電源：AC220V±10﹪ 50HZ
2、裝置容量〈1.2KVA
3、外形尺寸：1500MM*750MM*1700MM
4、製冷劑類型：空調 R22、冰箱R600a
5、安全保護：具有漏電壓、漏電流保護裝置，符合國家安全標準。
三、裝置的基本組成：主要由電源控製屏、實訓桌、故障箱、測試箱等組成。
（一）MY-01電源、儀表控製屏：
控製屏為鐵質雙層亞光噴塑結構，鋁質麵板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
1、交流電源控製單元：單相三線製220V交流電源供電，交流電壓表2隻，測量範圍0～250V，用於監測電網電壓，交流電流表2隻，測量範圍分別為0～5A，0～10A，用於觀測係統啟動電流及監測係統正常工作電流，漏電保護器控製屏總電源，控製屏的供電由鑰匙開關控製。
2、製冷係統壓力檢測單元：提供4隻真空壓力表，測量範圍分別為-0.1～0.9MPa、-0.1～1.5Mpa、-0.1～3.5Mpa，用於測量空調、冰箱係統的高、低壓側壓力
3、溫度檢測單元：提供三位半數字溫度表2隻，用波段開關切換，顯示不同點的溫度變化情況
4、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護
（二）MY-02實訓桌：
實訓桌為鐵質雙層亞光噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，造形美觀大方；設有兩個大抽屜，桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪，便於移動和固定，有利於實訓室的布局。
（三）實訓箱：
1、故障箱：提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬係統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。
（四）實訓係統詳細配置表：

序號	設備名稱	數量
1	變頻製冷壓縮機	1台
2	1/9匹電冰箱製冷壓縮機	1套
3	熱泵分體式模擬空調製冷係統機組	1套
4	變頻空調控製電路係統（室內控製電路板、室外控製電路板、功率驅動器、遙控器等）	1套
5	鋼絲式冷凝器（1檔）	1套
6	直冷式模擬電冰箱製冷係統	1套
7	間冷式模擬電冰箱製冷係統	1套
8	直冷式電冰箱製冷係統	1套
9	間冷式電冰箱製冷係統	1套
10	總電源開關（漏電斷路器）	1隻
11	係統電壓表（0~250V）、電流表（0~10A）	2套
12	真空壓力表	4隻

四、實訓項目：

初級技工基本技能實訓
1、製冷係統專用工具的基本操作
2、製冷係統管件焊接
3、製冷係統的檢漏
4、製冷係統的抽真空與充注製冷劑
中級技能實訓（設計、安裝、調試及檢修）
5、變頻空調係統調試
6、直冷式電冰箱係統調試
7、間冷式電冰箱係統調試
8、冰箱製冷係統故障
9、變頻空調製冷係統故障
10、電冰箱檢測與故障分析
11、變頻空調檢測與故障分析
