實驗台機架外形尺寸：1000×350×660（長×寬×高)
實驗人數：（3-4）人×四組/套

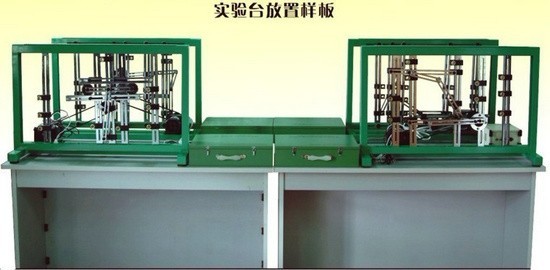

概述：本套實驗台是專門為高等院校本科及專科學生進行機械運動方案創新設計，培養學生機械綜合設計能力、創新能力和實踐拚裝能力而研製設計的一種創新型的綜合實驗台
主要拚裝實驗項目：
1、內燃機機構
2、鄂式破碎機
3、曲柄搖杆與搖杆滑塊機構
4、泵
5、攝影升降機
6、刨床導杆機構
7、具有急回特性的四杆機構
8、近似勻速輸出的往複運動機構
9、曲柄增力機構
10、可擴大行程機構
11、織布開口機
12、曲柄搖杆型插床機構
13、縫紉機導線、導針機構
14、近似勻速輸出的往複運動機構
15、實現有近似停歇過程的機構
16、壓力表指示機構
17、攪拌機機構
18、送紙機構
19、動車床送料機構
20、雙向加壓機構
21、兩側停歇的移動機構
22、曲柄滑塊機構與齒輪齒條機構的組合
23、導杆齒輪齒條機構
24、多杆行程放大機構
25、六杆機構
26、雙擺杆擺角放大機構
27、轉動導杆與凸輪放大升程機構
28、起重機機構
29、鑄錠送料機構(翻轉機構)
30、擺動導杆型插床的插削機構
31、曲柄搖杆型插床的插削機構
32、衝壓送料機構
33、蒸汽機機構
34、實現給定軌跡的機構
35、壓包機
36、飛剪
37、內燃機
主要技術參數：
實驗台機架數量4台/套
實驗台組件箱數量4隻/套
交流帶減速器電機3個/套
交流帶有線電機1個/套
交流帶減速電機功率N=90W220V輸也轉速n=10轉/分
直線電機功率N=25W220V 行程L=700
電源單相220V 50HZ
零件主要材質：A3鋼、45號鋼
