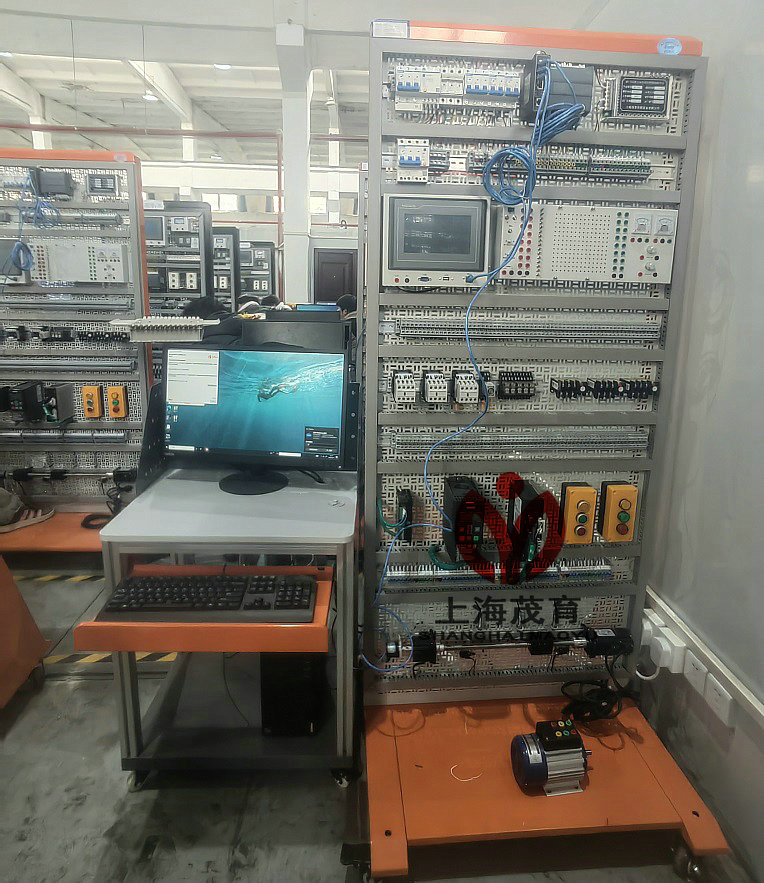

MY-35E型工業自動化網絡控製實訓裝置

一、產品概述：
工作台以網孔架為基礎實訓單元，仿真企業真實環境，能夠開展PLC係統基礎模塊連接實訓。該工作台采用單麵實訓方式，實訓區主要由電源單元、PLC單元、PLC學習箱單元、基礎實訓單元、擴展實訓區（伺服控製小車運動實訓單元、步進電機單元和變頻器單元）六大部分組成。
工作台實訓內容豐富，涉及知識點廣泛，其中包含了：西門子S7-1200係列PLC的實訓；觸摸屏的實訓；觸摸屏與PLC通訊的實訓；該工作台能選用不同的PLC學習箱進行不同的實驗項目，如舞台燈光實訓；十字路口交通燈控製實訓；四節傳送帶控製的實訓；郵件分揀實訓；四層電梯實訓；步進電機實訓；水塔水位實訓；自動配料實訓；運料小車實訓；伺服電機的控製實訓；變頻器的控製實訓；小車運動控製實訓；編碼器控製實訓；PLC與變頻器PROFINET總線通信等；以及繼電器-交流接觸器係統的電動機正反轉，星-三角，兩台電機的順序控製等實訓。氣動係統控製實訓等項目，實訓內容從易到難，便於學生更輕鬆高效的學習PLC知識。
該實訓設備是為培養現代化製造業、現代化服務業培訓專業人才和複合型人才的基地,實訓中心除了對校內的老師和學生培訓外，還可麵向社會和企業人才的專業培訓。培訓的項目PLC控製技術、PLC通訊技術、觸摸屏技術。麵向的人才有電子技術類人才、可變程控製器程序設計類人才、觸摸屏應用類人才、自動化係統集成類人才、機器（包括自動化生產線和數控）設備的開發、維修類人才等。服務的行業有鋼鐵、石油、化工、電力、建材、機械製造、汽車、輕紡、交通運輸等。
二、技術參數
1、輸入電源：三相五線AC 380V±10%  50HZ
2、輸入功率：1kw
3、工作環境：
1）溫度： -10℃～+40℃
2）相對濕度：≤90%（+20℃）
3）海拔高度：≤4000m
4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃
4、設備重量:100kg
5、外形尺寸：長×寬×高為800mm×800mm×1940mm
三、實訓內容
1、西門子S7-1200 PLC的實訓
2、觸摸屏的實訓
3、觸摸屏與PLC通訊的實訓
4、伺服電機的控製實訓
5、變頻器的控製實訓
6、小車運動控製實訓
7、編碼器控製實訓
8、PLC與變頻器PROFINET總線通信
9、繼電器-交流接觸器係統的電動機正反轉，星-三角，兩台電機的順序控製
四、功能特點
1.工作台
工作台采用方形鋼材焊接而成，共分為兩個工作麵，每個工作麵由網孔板拚接而成，網孔板兩端直接用螺栓與工作台固定。
工作台組成：
本設備采用單工作麵，滿足西門子S7-1200 PLC基礎實訓。在實訓時，能進行兩種接線方式，一種為學習型接線，其采用即插即用型端子插接方式接線，使用靈活，可增強學生對PLC接線的認識。另一種為直接接線方式，該方式更加接近工廠實際，能更好的提高學生接線的動手能力。
2.實訓區
實訓單元組成：網孔板實訓區主要由電源單元、PLC單元、PLC學習箱單元、基礎實訓單元、小車運動單元、變頻器單元等組成。
（1）電源單元
組成：三相四線漏電保護開關、380V指示儀表、開關電源、即插即用端子、雙層端子、保險絲端子，導軌；
功能：提供交流380V、220V、直流24V的電壓供電，滿足整機的需求。
（2）觸摸屏單元
組成：昆侖通態TPC7062Ti觸摸屏，西門子S7-1200 PLC，線槽
功能：本單元為整機邏輯控製單元，可完成觸摸屏編程組態的實訓、PLC編程的實訓、觸摸屏與PLC之間的通訊實訓、PLC之間的通訊等內容。
（3）PLC學習箱單元
1套 信號模擬，包含的模擬器件提供真實的模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。包括：
1) 2個 電壓表，測量AQ輸出電壓。
2) 2個 直滑電阻，提供0~10V 直流電壓信號。
3) 8路開關和8路LED顯示。
配套教學使用的對象，三層電梯控製、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、
四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸、八段碼顯示、多種液體混合、雙麵銑床、電鍍槽、交流電機正反轉控製、小車運動、攪拌站、汽車燈光控製、汽車火花塞點火控製、加工中心控製、隧道監控、自動扶梯、CA6140普通車床PLC改造控製
X62W萬能銑床PLC改造控製、T68臥式鏜床PLC改造控製、M7120平麵磨床PLC改造控製、Z3050搖臂鑽床PLC改造控製、電動葫蘆PLC改造控製、Z35搖臂鑽床PLC改造控製、.M1432A萬能外圓磨床PLC改造控製等模擬控製實訓，指示燈采用貼片雙色LED，麵板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自複位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
組成：接線端子、PLC實訓模塊；
功能：該單元為PLC學習仿真區，可通過即插即用端子與PLC端進行連接，完成各類實訓，方便快捷。通過選擇不同的實驗箱可滿足電機控製、步進電機、鐵塔之光、郵件分揀機、自控成型機、自動軋鋼機等十多個實訓。
（4）基礎實訓區單元
組成：繼電器、交流接觸器、熱繼電器、按鈕指示燈、導軌、線槽、雙層端子；
功能：該單元可以完成三相電機正反轉控製實訓，將實訓模塊所實訓的個別功能進行實體化，與實訓模塊形成對比，更有利於學生的學習。
（5）擴展實訓區
組成：伺服係統、步進係統、變頻係統、小車運動模塊、三相異步電動機模塊；
功能：該單元對實訓內容進行了更深層次的提升，以實物模型為實訓對象，學生通過在這個區域的實訓，使其了解及掌握工業上運用非常廣泛的運動控製技術與變頻控製技術。
五、學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳麵采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳麵與金屬凳架使用大扁頭防刮螺杆和防退螺帽穿越固定；
4．防鏽處理：金屬部件均需經酸洗、磷化、表麵除鏽處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
六、電腦桌
外形尺寸：560mm×600mm×1020mm
