樓宇自動化控製係統的概述及發展
樓宇自動化控製係統定義及發展
智能建築是建築技術與計算機信息技術相結合的產物，是信息社會與經濟國際化的需要。智能建築主要有樓宇自動化控製係統( BAS)、通信自動化係統(CAS)和辦公自動化係統(OAS)三大係統組成。智能建築往往是從樓宇自動化控製係統開始。智能建築內部有大量的電氣設備，如：環境舒適所需要的空調設備、照明設備及給排水係統的設備等，這些設備多而散：多，即數量多被控製、監視、測量的對象多，多達上百到上萬點；散，即這些設備分散在各層和角落。如果采用分散管理，就地控製，監視和測量難以想象。為了合理利用設備，節省能源，節省人力，確保設備的安全運行，自地提出了如何加強設備的管理問題。
在90年代的今天，隨著計算機技術和信息技術突飛猛進的發展。對大樓內的各種設備的狀態監視和測量不再是隨線式，而是采用掃描測量。係統控製的方式由過去的中央集中監控，轉而由高處理能力的現場控製器所取代的集—散型控製係統，中央機以提供報表和應變處理為主，現場控製器以相關參數自動控製相關設備，來達到控製目的。對建築設備用計算機管理係統來代替操作人員，或作其補充措施，是一種自然發展。自動控製技術經過簡單的機械控製器控製、常規儀表控製，進入一個嶄新的階段——計算機控製。
樓宇自動化控製係統的構成
近年來國內高層建築不斷興建，它的特點是高度高、層數多、體量大。麵積可達幾萬平方米到幾十萬平方米。這些建築都是一個個龐然大物，高高的聳立在地麵上，這是它的外觀，而隨之帶來的內部的建築設備也是大量的。為了提高設備利用率，合理地使用能源，加強對建築設備狀態的監視等，自然地就提出了樓宇自動化控製係統。
樓宇自動化控製係統能夠自動控製建築物內的機電設備。通過軟件，係統地管理相互關聯的設備，發揮設備整體的優勢和潛力，提高設備利用率，優化設備的運行狀態和時間(但並不影響設備的工效)，從而可延長設備的服役壽命，降低能源消耗，減低維護人員的勞動強度和工時數量。最終，降低了設備的運行成本。
（1）管理的目的:自動控製、監視、測量是建築設備管理的三大要素，其目的是正確掌握建築設備的運轉狀態、事故狀態、能耗、負荷的變動等。尤其在使用電子計算機之後既可大力節省人力，又可節省能源。一般認為可節約能源25%。
根據日本電氣學會技術報告說：使用電子計算機的管理係統的效果與不使用的效果相比，維修保養人員可減少約30%。這裏講的節能是在必要能源的最高利用率上所采用的節能方法。此運轉控製所采用的方法主要有：機械的有效運轉；變更室內溫濕度的條件；控製照度；把設備運轉時間控製在最小限度；減少室外空氣的取人量等。在一幢大樓內電氣的消耗率占整個能源消耗的70%~90%，所以節能首先應從電氣方麵著手，降低電能的消耗。
（2） 管理對象:建築設備的管理對象主要是電氣設備；空調設備；衛生設備。
l)電氣設備：管理電氣設備主要監視機械的動作狀態、測量點及保護裝置。管理的主要對象是對各配電係統的斷路器、變壓器、接觸器、保險絲，電容器等的狀態監視。測量主要是對電力係統的電流、電壓、有功功率、無功功率和功率因數的測量。
2)空調設備：管理空調設備要監視冷凍機、空調器、水泵等的狀態；溫濕度的測量，以及對空調係統所需的冷熱源的溫度、流量的調節。
3)衛生設備
樓宇自動化控製係統的控製功能
大樓的建築設備自動控製是以空調控製為中心的。空調係統的自動控製是屬於一般熱力學過程的自動調節,空調係統的自動調節有下列幾個好處：
a) 對生產性建築可提高溫濕度的控製精度，提高產品質量；對居住和商業性建築主要是提高人的舒適感。
b) 可以根據被調量變動的情況，給係統增減能量(熱或冷)，因此可以降低能耗，節省能源。
c) 可以減輕勞動強度。

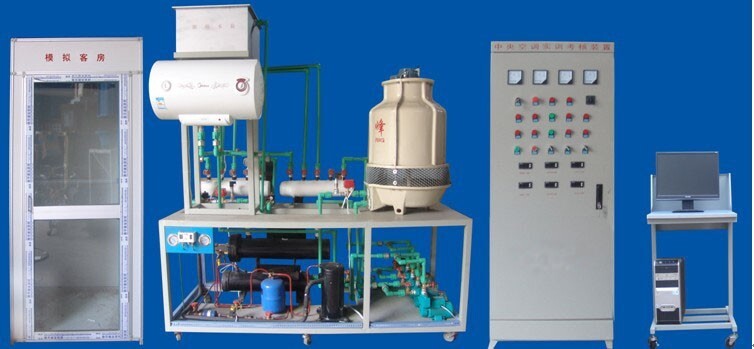

MY--88現代建築暖通綜合實訓係統概述:
該實訓裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業及本科院校的教學和實訓要求研發的產品。本裝置將中央空調微型化，同時保持整個中央空調係統的完整性和合理性。本實訓台能單獨演示中央空調夏天製冷、冬天製熱循環。
該裝置適合高等職業院校、中等職業學校及本科院校的機電技術應用、電氣運行與控製、電氣技術應用、製冷空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化及機電一體化》、《製冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
一、 裝置特點
1. 控製器采用可編程控製器，擁有成熟的專業技術和廣闊的市場背影，產品緊貼實際應用和先進技術，實用性強
2. 控製平台有熱過載保護、過流保護、漏電保護、接地保護等多重保護機製
3. 控製係統能體現真實的供水係統，有自動和手動控製兩種方式，當自動控製失效時，係統由手動控製方式運行
4. 控製對象采用不鏽鋼、鋁型材等組成，保證不生鏽、不易老化；模擬現實生活中的大廳和房間，動力係統由專用水泵構成，其中2台冷卻水水泵、1台換熱水泵、2台冷凍水水泵，能夠實現給模擬大廳和模擬房間製冷和供暖的水係統循環。
二、技術參數:
1. 輸入電源：三相五線～380V±10% 50Hz
2. 製冷劑/用量：R22 2kg
3. 風機盤管：350m3/h
4. 外形尺寸：00cm×200cm×210cm
5. 冷卻循環水泵：38L/min 揚程10米
6. 冷凍循環水泵：38L/min 揚程10米
7. 供熱循環水泵：38L/min 揚程10米
8. 模擬鍋爐：功率：1500W 容量：60L
9. 係統保護：具有高低壓力、過熱保護裝置
10. 安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
三、 係統組成:
實訓裝置由電氣控製櫃、實訓對象、模擬房間、模擬大廳、測量儀表等組成：
1. 電氣控製櫃:
采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控製器、係統流程圖、執行部件工作指示、
交流接觸器及熱保護器等控製元件。共分為三層鐵質麵板，最上麵層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕
及溫度指示。第二層為PLC控製器及係統流程圖，PLC控製器采用西門子224主機、EM231模擬量擴展模塊、EM223數字量擴展模塊、對應執行部件
工作狀態指示燈等組成。最下麵層為執行器件，主要由交流接觸器、過熱保護器組成，分為主回路以三相四線380V電壓為主，控製回路以交流
220V電壓為主。
2. 實訓對象:
實訓對象采用不鏽鋼鋼架製成，係統由製冷機組、冷卻水係統、媒水水係統、供暖係統等組成。
1) 製冷機組：包括1台3匹旋轉式壓縮機、殼管式冷凝器、幹式蒸發器、儲液罐、內平衡式熱力膨脹閥、幹燥過濾器等組成，管路中還設有操作手閥、高低壓力控製器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察製冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，並套有保溫材料。
2) 冷卻水係統：包括1台3T玻璃鋼冷卻塔、2台冷卻水泵（1台常用、1台備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。
3) 媒水水係統：包括2台媒水水泵（1台常用、1台備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。
4) 供暖係統：包括1台電加熱水器、1台換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。
3. 模擬房間:
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬房間外型尺寸為100cm×100cm×215cm，房間內部安裝有數顯溫度控製控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。
4. 模擬大廳:
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬大廳外型尺寸為100cm×200cm×215cm，房間內部安裝有數顯溫度控製控器、新風處理係統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口等組成。
5. 測量儀表:
1)電氣控製櫃監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。
2)製冷係統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控製器：
高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。
3)媒水水係統監測儀表參數：徑向壓力表量程0～0.16 Mpa
四、 實訓項目:
1. 中央空調的硬件設備的孰悉
2. 中央空調的啟動、運行、調試技術的實訓
3. 中央空調運行工作情況、運行參數檢測分析
4. 中央空調控製原理的認識
5. PLC可編程控製器編程
6. 數據采集技術的應用
7. 組態技術應用
8. 網絡技術的應用（遠程控製）
9. 傳感器及變送器安裝和使用
