红桃视频app公司製造生產的MYR-11B 綜合傳熱性能實驗台的實驗原理及工作

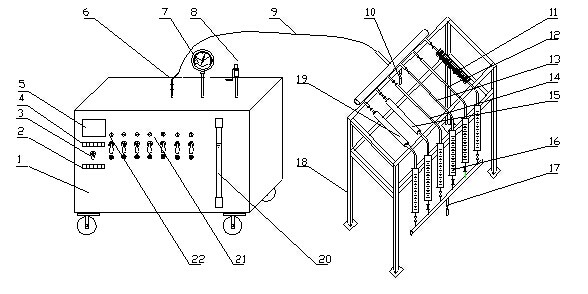

綜合傳熱性能實驗台示意圖（1）

三、技術參數：

    外形尺寸：1800×1000×1200mm

    工作電壓：380V
    功率：12KW
    實驗銅管外徑：d=0.025m
    計算長度：自然對流時L=0.74m
    強迫對流時L₁=0.5m(風筒長度)
    最大蒸汽壓力：0.08MPa
    最大供汽量：20kg/h
    風機功率：0.35/0.15KW
    風量：2000/1500m³/h
    電熱蒸汽發生器：1500×500×1000mm
四、主要配置：

    控製台、不鏽鋼支架、由六組不同性能的傳熱管道（銅裸管、塗黑管、翅片管、玻璃絲棉保溫管、鋸末保溫管、鍍鉻管），蒸汽發生器、風機、壓力表等組成。

五、實驗方法及步驟：

1、打開電熱蒸汽發生器上的供汽閥，然後從底部的給水閥門（兼排汙），往蒸汽發生器的鍋爐加水，當水麵達到水位計的三分之二高處時，關閉給水閥門。
2、打開蒸汽發生器上的電加熱器（手動）開關，指示燈亮，內部的電鍋爐加熱。待電接點壓力表達到要求壓力時（事先按需要用螺絲扳手調定），電接點壓力表動作（斷電）。此時，由電接點壓力表控製繼電器，使加熱器按一定範圍進行加熱，以供實驗所需的蒸汽量。
3、打開配氣管上所有閥門（或按實驗需要打開其中幾個閥門）和玻璃蓄水器下方的放水閥。然後，打開供汽閥緩慢向測試管內送汽，（送汽壓力略高於實驗壓力），預熱整個實驗係統，並將係統內的空氣排淨。
4、待蓄水器下部放水閥向外排出蒸汽一段時間後關閉全部放水閥門，預熱完畢。此時，要調節配氣管底部放水閥門使其微微冒汽，以排除在膠管內和配氣管中的凝水。調節送汽壓力，即可開始實驗。為防止玻璃蓄水器破壞，建議實驗壓力為0.02Mpa，最大不超過0.05Mpa。
5、做自然對流實驗時，將蓄水器下部的全部水閥全部關閉，注視蓄水器內的水位變化，待水位上升至“0”刻度水位時開始計時（如實驗多根管子，隻要在開始計時，記下每根蓄水器水位讀數即可），實驗正式開始。凝結水水位達到一定高度時，記下供汽時間和凝結水量。
6、如要進行強迫對流實驗，放掉積存在蓄水器及管路中的水，開動風機對被試管進行強迫通風。實驗方法同上。
7、實驗完畢時，關閉電源，打開所有的放水閥、排氣閥，水排淨後再將所有閥門關閉，並切斷電源即水源。
