红桃视频app公司製造生產的MY-511 三容水箱控製係統實驗裝置的實驗原理


三容水箱控製係統是基於工業過程的物理模擬對象，它是集自動化儀表技術、計算機技術、通訊技術、自動控製技術為一體的多功能實驗裝置。根據自動化及其它相關專業教學的特點，吸收了國內外同類實驗裝置的特點和長處後，經過精心設計，多次實驗和反複論證，推出了這一套全新的實驗裝置。該係統包括流量、液位、壓力等參數，可實現係統參數辨識、單回路控製、串級控製、前饋一反饋控製、比值控製、解耦控製等多種控製形式。
    三容水箱是較為典型的非線性、時延對象，工業上許多被控對象的整體或局部都可以抽象成三容水箱的數學模型，具有很強的代表性，有較強的工業背景，對三容水箱數學模型的建立是非常有意義的。同時，三容水箱的數學建模以及控製策略的研究對工業生產中液位控製係統的研究有指導意義，例如工業鍋爐、結晶器液位控製。而且，三容水箱的控製可以作為研究更為複雜的非線性係統的基礎，又具有較強的理論性，屬於應用基礎研究。同時，它具有較強的綜合性，涉及控製原理、智能控製、流體力學等多個學科。通過水箱液位的控製係統實驗，用戶除可以掌握控製理論、計算機、儀器儀表知識和現代控製技術之外，還可以熟悉生產過程的工藝流程，從控製的角度理解它的靜態和動態工作特性。 一、MY-511 三容水箱控製係統實驗裝置概述

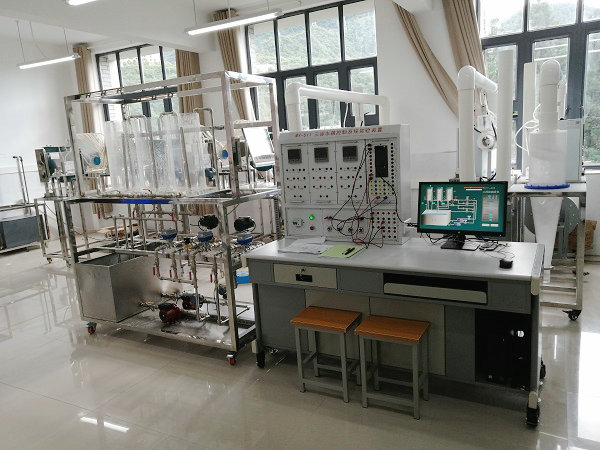

    MY-511 三容水箱控製係統實驗裝置是由三隻互相聯通的水箱組成，這是一台具有多個輸入和多個輸出的非線性耦合被控物理模型。它的出現為大專院校，科研院所從事自動控製理論和過程控製研究的教師和科研人員提供了一個具體的複雜的被控對象。三個水箱的液位之間存在一定的非線性耦合關係。在這個係統中，既可以進行單個水箱的液位單回路控製，也可以對相鄰兩個水箱的液位進行解耦控製，更可以對三個水箱的液位進行多變量的控製。另外，可以通過閥門的切換將三容水箱控製係統簡化雙容液位控製係統。
    MY-511 三容水箱控製係統實驗裝置是模擬現代工業生產過程中對液位進行測量、控製，觀察其變化特性，研究過程控製規律的教學產品。它具有過程控製動態過程的一般特點（大慣量、大延時、非線性），是控製理論與控製工程、過程控製理論教學、實驗和研究的理想實驗平台。通過水箱液位的控製係統實驗，用戶除了掌握過程控製理論、計算機、儀器儀表知識和現代控製技術之外，還可以熟悉生產過程的工藝流程，從控製的角度理解它的靜態和動態的工作特性。（注：控製係統由用戶自行配套或選購本公司生產的“三容水箱綜合控製係統實驗平台”，常規配置采用遠程數據采集模塊作為控製係統。）
二、三容水箱液位控製係統簡介
1、三容水箱原理框圖

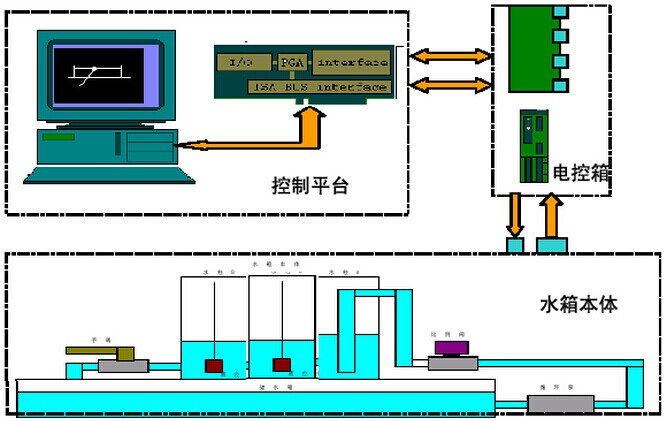

    三容水箱液位控製係統組成如圖1所示，它包含電控箱、水箱本體及由AD／DA數據采集卡和普通Pc機組成的控製實驗平台三大部分。其原理框圖如圖1所示。 2、水箱本體組成：
主要由以下幾個部分組成：
1、水箱底座；
2、磁力驅動泵；
3、比例電磁閥；
4、液位傳感器；
5、三個圓柱型水箱。
電控箱內安裝有如下主要部件：
1、電磁閥控製器；
2、I/O接口板；
3、開關電源；
4、開關、指示燈等電氣元件。
3、控製平台組成：
主要由以下部分組成：
1、與IBM PC／AT機兼容的Pc機，帶PCI插槽；
2、PCI2006數據采集卡及其驅動程序；
3、控製軟件
三、MY-511 三容水箱控製係統實驗裝置中PID控製原理
    PID 控製是最早發展起來的、應用領域至今仍然很廣泛的控製策略之一, 有統計顯示, 到目前為止大多數(有資料表明90 %以上[1])工業控製回路仍然采用了各種形式的PID 控製算法。PID 控製是一種基於數學模型的方法, 尤其適用於建立精確數學模型的確定性控製係統, 比例(P)、積分(I)、微分(D)三者作用配合得當, 可使動態過程快速、平穩、準確[2] ,同時PID 控製算法簡單、適應性強、靈活性好、可靠性高。

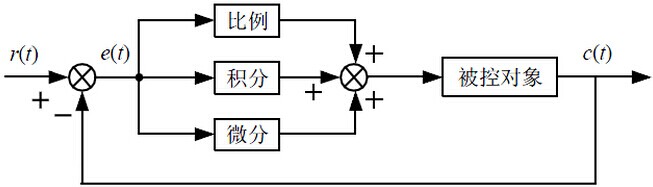

    自從計算機進入控製領域以來，用數字計算機代替模擬計算機調節器組成計算機控製係統，不僅可以用軟件實現PID控製算法，而且還可以利用計算機的邏輯功能，使PID控製更加靈活。數字PID控製在生產過程中是一種最普遍采用的控製方法，在機電，冶金，機械，化工等行業中獲得了廣泛的應用。將偏差的比例（P），積分（I），和微分（D）通過線性組合構成控製量，對被控對象進行控製，故稱作PID控製器。在模擬控製係統中，控製器最常用的控製規律是PID控製。係統由模擬PID控製器和被控對象組成。
    PID控製器是一種線性控製器，他根據給定值rin(t)與實際輸出值yout(t)構成控製偏差。 簡單說來，PID控製器個校正環節的作用如下：
1、比例環節：成比例地反映控製係統的偏差信號error(t)，偏差一旦產生，控製器立即產生控製作用，以減少偏差。
2、積分環節：主要用於消除靜差，提高係統的無差度。積分作用的強弱取決於積分時間常數T1，T1越大，積分作用越弱，反之則越強。
3、微分環節：反映偏差信號的變化趨勢（變化速率），並能在偏差信號變得太大之前，在係統中引入一個有效的早期修正信號，從而加快係統的動作速度，減少調節時間。
    從時間的角度講，比例作用是針對係統當前偏差進行控製，積分作用則針對係統偏差的曆史，而微分作用則反映了係統偏差的變化趨勢，這三者的組合是“過去、現在、未來”的完美結合。
四、中三容水箱的數學建模：
1、設計要求：
    現要設計控製係統控製下水箱內液位高度保持與設定值一致，對上水箱和中水箱中的液位高度無特殊要求，即上中兩個水箱控製下水箱。
    三容水箱是液位控製係統中的被控對象，若流入量和流出量相同，水箱的液位不變，平衡後當流入側閥門開大時，流入量大於流出量導致液位上升。同時由於出水壓力的增大使流出量逐漸增大，其趨勢是重新建立起流入量與流出量之間的平衡關係，即液位上升到一定高度使流出量增大到與流入量相等而重新建立起平衡關係，液位最後穩定在某一高度上；反之，液位會下降，並最終穩定在另一高度上。由於水箱的流入量可以調節，流出量隨液位高度的變化而變化，所以隻需建立流入量與液位高度之間的數學關係就可以建立該水箱對象的數學模型。
2、三容水箱的一般數學模型：

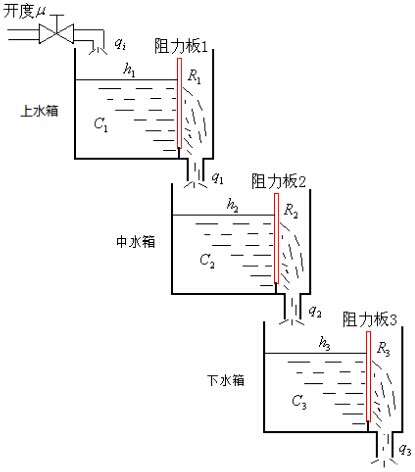

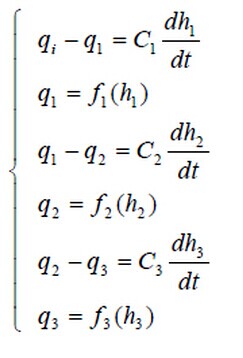

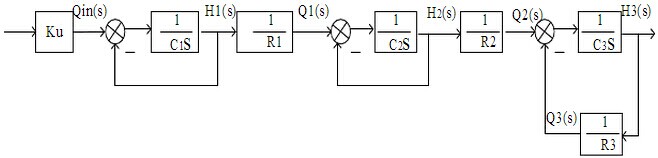

    三容水箱液位對象的模型如圖3所示，根據動態物料平衡關係，單位時間內進入被控過程的物料減去單位時間內從被控過程流出的物料等於被控過程內物料存儲量的變化率[3-4]。被控參數h3 的動態方程可由下麵幾個關係式導出： 由此可以推導出三容水箱的控製方框圖，如圖4所示： 以上就是三容水箱數學模型的建立。
五、實驗內容（常規配置）
1、水箱液位傳感器的特性及其標定
2、單容水箱對象特性測試實驗
3、雙容水箱對象特性測試實驗
4、三容水箱對象特性測試實驗
5、單容水箱液位的定值控製實驗
6、雙容水箱液位的定值控製實驗
7、三容水箱液位的定值控製實驗
8、二容水箱液位的計算機耦合控製實驗
9、單容水箱液位的計算機模糊控製實驗
10、單神經元控製實驗
11、單容水箱液位的計算機預測控製實驗
12、壓力的單閉環控製實驗
13、流量的單閉環控製實驗
14、水箱液位與流量的串級控製實驗
15、流量的單/雙閉環比值控製實驗
16、液位的變比值控製實驗
六、注意事項：實驗完畢時，關閉電源，打開所有的放水閥、排氣閥，水排淨後再將所有閥門關閉，並切斷電源即水源。
