空調製冷製熱實訓設備解析對空調器製熱係統故障如何進行檢測

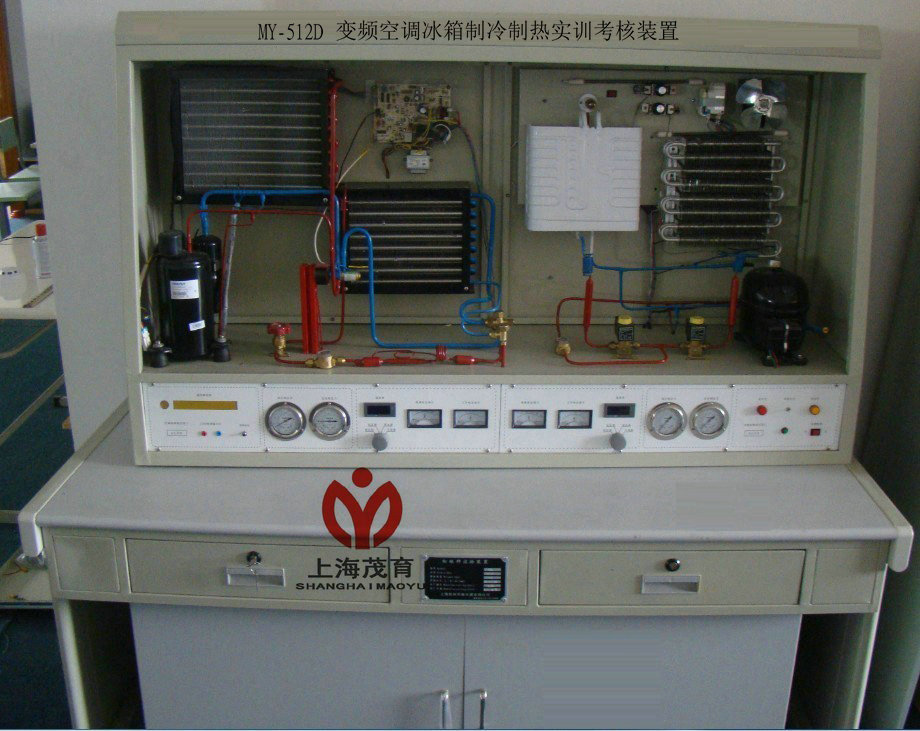

 MY-512D 變頻空調冰箱製冷製熱實訓考核裝置是根據教育部振興21世紀職業教育課程改革和教材建設規劃要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校，職業學校的製冷技術、家用製冷設備原理與維修，冷庫與冷藏技術、製冷設備維修工等教學實訓裝置。培養掌握空調與製冷技術相關專業理論知識和專業實踐技能，從事空調、製冷設備、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。
    MY-512D 變頻空調冰箱製冷製熱實訓考核裝置也適合技工學校，職業培訓學校，職教中心、製冷類專業《製冷設備維修工（初、中、高級）》、 《家用製冷設備原理與維修》、 《製冷空調裝置操作安裝與維修》、 《小型製冷與空調裝置》等課程。 一、MY-512D 變頻空調冰箱製冷製熱實訓考核裝置特點：
1、係統集模擬空調、模擬冰箱與一體，采用真實的製冷機組，滿足實際的教學要求。
2、該裝置配置了2套係統，空調係統和冰箱係統，同時可滿足對冰箱空調的實訓操作考核的要求。
3、整體實訓裝置集空調、冰箱的製冷係統、電氣控製係統、故障模擬係統於一體，係統真實完整，結構清晰、緊湊，與實際空調、冰箱製冷係統、電氣係統一致。
4、實訓裝置直觀展示了熱泵型分體空調的係統結構、工作原理、可清晰的看到製冷循環係統結構和主要部件的實物，係統還配有交流電壓表、交流電流表、溫度表、真空壓力表等。管路中還設有視液鏡可觀察製冷劑狀態，高壓管路為紅色部分，低壓管路為藍色部分。
5、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故等。
二 、技術參數：
1、輸入電源：AC220V±10﹪ 50HZ
2、裝置容量〈1.2KVA
3、外形尺寸：1500MM*750MM*1700MM
4、製冷劑類型：空調 R22、 冰箱R600a
5、安全保護：具有漏電壓、漏電流保護裝置，符合國家安全標準。
三、裝置的基本組成：
本實訓裝置主要由電源控製屏、實訓桌、故障箱、測試箱等組成。
（一）MY-01電源、儀表控製屏
控製屏為鐵質雙層亞光噴塑結構，鋁質麵板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
1、交流電源控製單元：單相三線製220V交流電源供電，交流電壓表2隻，測量範圍0～250V，用於監測電網電壓，交流電流表2隻，測量範圍分別為0～5A，0～10A，用於觀測係統啟動電流及監測係統正常工作電流，漏電保護器控製屏總電源，控製屏的供電由鑰匙開關控製。
2、製冷係統壓力檢測單元：提供4隻真空壓力表，測量範圍分別為-0.1～0.9MPa、-0.1～1.5Mpa、-0.1～3.5Mpa，用於測量空調、冰箱係統的高、低壓側壓力。
3、溫度檢測單元：提供三位半數字溫度表2隻，用波段開關切換，顯示不同點的溫度變化情況。
4、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
（二）MY-02實訓桌
實訓桌為鐵質雙層亞光噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，造形美觀大方；設有兩個大抽屜，桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪，便於移動和固定，有利於實訓室的布局。
（三）實訓箱
1、故障箱
提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬係統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。
四、實訓項目
初級技工基本技能實訓
1、製冷係統專用工具的基本操作
2、製冷係統管件焊接
3、製冷係統的檢漏
4、製冷係統的抽真空與充注製冷劑
中級技能實訓（設計、安裝、調試及檢修）
5、變頻空調係統調試
6、直冷式電冰箱係統調試
7、間冷式電冰箱係統調試
8、冰箱製冷係統故障
9、變頻空調製冷係統故障
10、電冰箱檢測與故障分析
11、變頻空調檢測與故障分析
五、解析對空調器製熱係統故障的檢測
    熱泵型空調的製熱係統與製冷係統基本一致，主要區別在於製冷劑氣體流向相反，蒸發器轉變為冷凝器，而冷凝器轉變為蒸發器，氣管壓力由低壓變為高壓。一般情況下，如果製冷係統發生故障，製熱時也不能正常工作。隻要掌握了檢修製冷係統故障的方法，製熱係統故障也就迎刃而解了。但是，製熱係統也有與製冷係統不相同的一麵，如製熱係統與製冷係統工況有所區別，節流元件不完全一致；製熱係統增加了除霜裝置；空調器室內進、出風溫差也不相同等。下麵重點講述與製冷係統不同的方麵。
1、檢測熱泵型空調器的製熱係統
    熱泵型空調器製熱正常時，出風口溫度為36℃～45℃（室內風扇高速運轉，室外溫度為7℃），室內機進、出風溫差應大於14℃，小於14℃為製熱不正常，可以用手來感覺，也可以用溫度計來測量。熱泵型空調器工作在製熱方式時，氣管側壓力由低壓轉為高壓，其壓力在1. 5--2.1 MPa之間，如果超出此範圍屬不正常。
    當製熱效果不好或不能製熱時，除了工作在製冷狀態下出現的故障外，還有以下原因。
（1）電磁換向閥不能換向或換向不完全
①換向閥電磁線圈無電壓（用萬用表對電路進行測量，可以確定是否有電壓）。
②換向閥電磁線圈燒壞（通過用萬用表測量其導通與否）。
③四通換向閥閥體內活塞上的泄氣孔堵塞。
④四通換向閥上的毛細管堵塞。
⑤四通換向閥與電磁導向閥相通的右氣孔關閉不嚴。
    製冷係統泄漏或壓縮機性能不好，排氣壓力低也可以導致電磁換向閥不能換向或換向不完全。當排除係統泄漏、堵塞或壓縮機故障後，一般可以確定故障在電磁換向閥。
（2）檢測節流元件

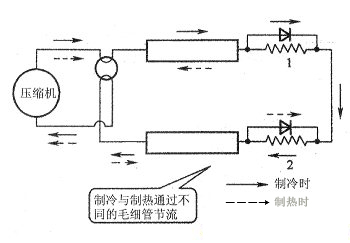

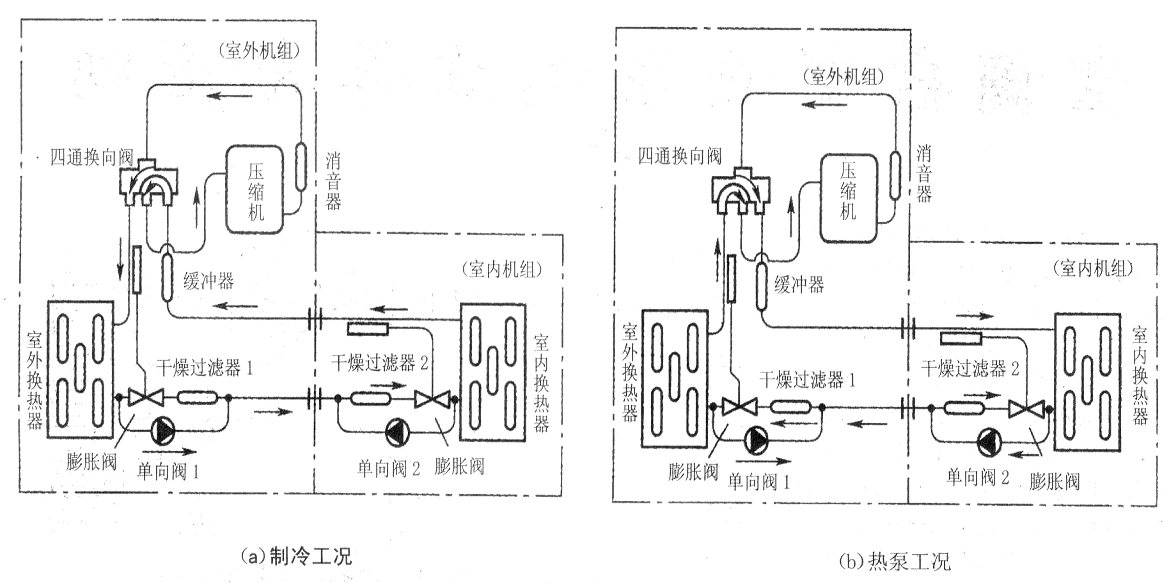

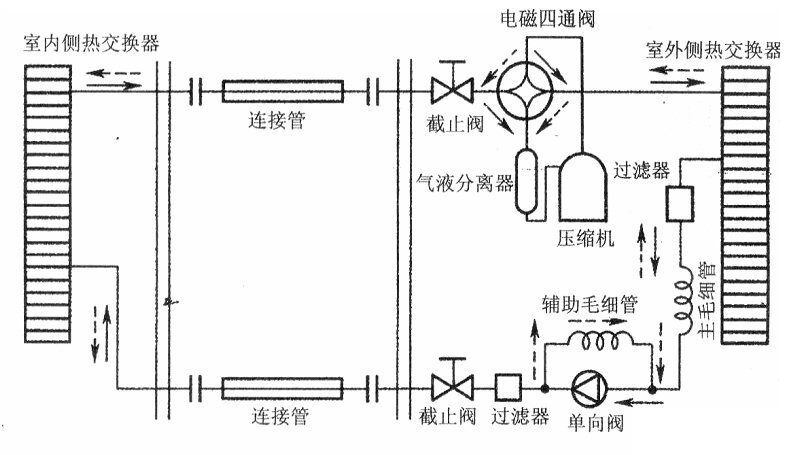

    如下圖所示。熱泵型空調器的製熱工況與製冷工況不同。製熱時，為了從室外低溫狀態下獲取更多的熱量，需要室外熱交換器（蒸發器）溫度更低，因此要增大係統高、低壓壓差，在主毛細管的基礎上又增加了輔助毛細管。製冷時，單向閥將輔助毛細管短路，隻有主毛細管起作用。當隻有輔助毛細管堵塞時，製冷可以正常進行，製熱氣路不通，不能製熱。     如下圖所示。某些熱泵型空調器有兩組毛細管和兩個單向閥，空調器製冷時，隻有毛細管2參與節流，毛細管1被單向閥1短路。空調器製熱時隻有毛細管l參與節流，毛細管2被單向閥短路。因此。當隻有毛細管1被堵塞時，雖然空調器製冷正常，但製熱時氣路被堵塞，空調器無法正常工作。     如下圖所示。在通過膨脹閥節流的熱泵型空調器中，一般有兩個單向閥和兩個膨脹閥。製冷時，隻有製冷膨脹閥起作用，單向閥將製熱膨脹閥短路。製熱時，隻有製熱膨脹閥起作用，單向閥將製冷膨脹閥短路。如果製冷正常，但不能製熱或製熱效果不好時，則應重點檢查製熱膨脹閥。故障原因一般是製熱膨脹閥損壞、堵塞或過熱度調節不當。
（3）室外環境溫度過低
　熱泵型空調器製熱是有條件的：對於無除霜裝置的熱泵型空調器來說，室外溫度要高於5℃；對於有除霜裝置的熱泵型空調器來說，室外溫度要高於-5℃。
如果室外溫度過低，空調器就無法正常製熱。
（4）化霜溫度控製器出現故障
    化霜溫度控製器有液體膨脹式、熱動簧片式和熱控管式。無論是哪種控製器，如果發生參數變化、觸點氧化或導線斷開等故障，都會造成無法化霜，導致空調器不能正常製熱。
2、檢測熱泵輔助電熱型空調器的電熱係統
    電熱器不能加熱有以下原因：
(1)溫度保險絲熔斷，或防止溫度過熱器保護；
(2)電熱器開關接觸不良；
(3)電熱器斷路。
