操作空調技能實訓考核裝置了解及掌握空調器製冷係統的檢漏與故障

    夏天到來了，天氣的炎熱讓人汗流浹背，為了生活質量提高，家家戶戶都有空調，使用空調的地方更是多不勝數。然而空調的長期使用會出現泄漏、故障等原因，讓人們頭疼不已，因此了解和學會日常的空調檢漏、空調故障的維修似乎已經成每個家庭的必備課程。下麵請大家跟著我公司的MYN-508M 櫃式空調技能實訓考核裝置的講解，來了解空調器製冷係統如何進行檢漏的。

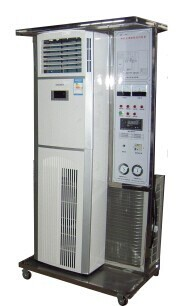

    我公司生產的MYN-508M 櫃式空調技能實訓考核裝置采用真實空調為實訓對象，可使學員能夠真正地學到相應的技術技能，裝置由金屬支架、製冷係統、製冷係統流程板和智能排故係統四部分組成，在製冷係統流程板上配置相應的壓力及溫度表，可以直接觀測到製冷係統的各點工作時的參數，通過分析參數,可以了解製冷係統的工作狀態,提高學生對製冷係統的分析判斷能力。 一、MYN-508M 櫃式空調技能實訓考核裝置主要功能：
1．學習掌握櫃式空調製冷係統及原理，可以更好的掌握維修技術。
2.學習掌握櫃式空調控製電路的結構、組成及工作原理。
3.可設置13個故障點，學生可根據故障現象在故障檢測板上進行檢測和排除故障。考試係統有一台主控電腦控製所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
4.由於是應用真實的空調，可以進行折裝、製冷劑的充加等基本實訓。
5.具有溫度巡測功能，數碼顯示，溫度巡測器可檢測製冷製熱實驗設備的各關健部位的作溫度，提供實驗數據。可檢測的關鍵點分別是：
1） 正常環境溫度
2） 空調壓縮機排氣管
3） 空調壓縮機回氣管
4） 空調冷凝器排風口
5） 空調蒸發器出風口
6. 智能排故係統特點：
1) 計算機可以監控1-126台空調製冷製熱智能考核台。
2) 已設置13個故障點。（並可以擴展故障點）
3) 具有發卷功能。
4) 具有收卷功能。
5) 具有單台試卷清零功能和全部試卷清零功能。
6) 具有自動檢測各空調製冷製熱智能考核台的通訊聯機情況。
7) 可以生成學生個人成績單。
8) 可以對學生考核情況進行統計、分析。
9) 可設置進入係統密碼及修改密碼。
10) 具有打印功能。
11) 具有答題次數限製功能
二、MYN-508M 櫃式空調技能實訓考核裝置實訓項目:
1)整流電路故障；
2)12伏電源電源電路故障；
3) 5伏電源故障 ；
4)室內溫控探頭不良；
5)室外溫控探頭不良；
6)遙控接收頭損壞；
7)不製熱 ；
8)不製冷；
9)室內風機損壞；
10)室外風機塤壞；
11)風機電容器損壞；
12)蜂鳴器故障；
13)風向調節失控。
三、如何對MYN-508M 櫃式空調技能實訓考核裝置製冷係統進行檢漏？
 ⑴手觸油汙檢漏。
    空調器的製冷劑多為R22，R22與冷凍油有一定的互溶性，當R22有泄漏時，冷凍也會滲出或滴出。運用這一特性，用目測或手摸有無油汙的方法，可以判斷該處有無泄漏。當泄漏較少，用手指觸摸不明顯時，可戴上白手套或白紙接觸可疑處，也能查到泄漏處。
⑵肥皂泡檢漏。
    先將肥皂切成薄片，浸於溫水中，使其溶成稠狀肥皂液。檢漏時，在被檢部位用紗布擦去汙漬，用幹淨毛筆沾上肥皂液，均勻地抹在被檢部位四周，仔細觀察有無氣泡，如有肥皂泡出現，說明該處有泄漏。有時，需先向係統充入0.8-1.0Mpa(8-10kgf/cm2)的氮氣。
⑶充壓檢漏。
    製冷係統已修理焊接後，在充注製冷劑前，最好在近下班時，充入1.5Mpa氮氣，關閉三通檢修閥（閥本身不能漏氣）。待第二天上班，如表壓沒有下降，說明已修複的製冷係統不漏。如表壓下降，則說明存在泄漏，再采用肥皂泡檢漏法檢漏。
⑷水中檢漏。
     此法常用於壓縮機（注意接線端子應有防水保護）、蒸發器、冷凝器等零部件的檢漏。其方法是：對蒸發器應充入0.8Mpa氮氣，對冷凝器應充入1.9MPa氮氣（對於熱泵型空調器，二者均應充入1.9MP氮氣），浸入50度左右的溫水中，仔細觀察有無氣泡發生。使用溫水的目的在於降低水的表麵張力，因為水的溫度越低，表麵張力越大，微小的滲漏就不能檢測出來。檢漏場地應光線充足，水麵平靜。觀察時間應不少於30秒，工件最好浸入水麵20厘米以下。浸水檢漏後的部件應烘幹處理後方可進行補焊。
⑸鹵素燈檢漏。
    火焰顏色變化從淺綠→深綠→紫色，滲漏量從微漏→嚴重滲漏。
⑹電子檢漏儀檢漏。
    檢漏的主要部位是：壓縮機的吸、排氣管的焊接處；蒸發器、冷凝器的小彎頭、進出管和各支管焊接部位：如幹燥過濾器、截止閥各處、電磁閥、熱力膨脹閥、分配器、儲液罐等連接處。
    泄漏和堵塞的區別判斷：泄漏處補漏，抽真空，重新灌注製冷劑後，空調器即可恢複製冷效果；如果是堵塞，即使加氟，空調仍不能製冷，壓力也不正常。
