工業自動化綜合實訓室的特點介紹及功能配置

    工業自動化綜合實訓室需要配備有可編程序控製器（PLC）、變頻器、MCS-51單片機、步進電機驅動器、固態繼電器、電機組等當今工業自動化領域所涉及到主流工控設備，可真實模擬工業控製現場的多種控製方式。
    基於PLC的控製係統尤其適合用於對可靠性、穩定性有較高要求的工業現場，致力於集散控製係統（DCS）和基於現場總線技術的控製係統（FCS）是實驗室的發展方向，我們力求提供為提高學生對工業控製係統的認識和工程意識—係統的集成性和開發性所具備的相關條件。
    該實訓室可承擔單片機原理及應用、可編程控製器原理及應用、變頻調速技術、電機拖動技術、計算機控製技術等專業核心課程的教學任務，還可進行“西門子PLC程序設計師”、“單片機匯編語言設計師”、“維修電工”等職業資格的培訓。

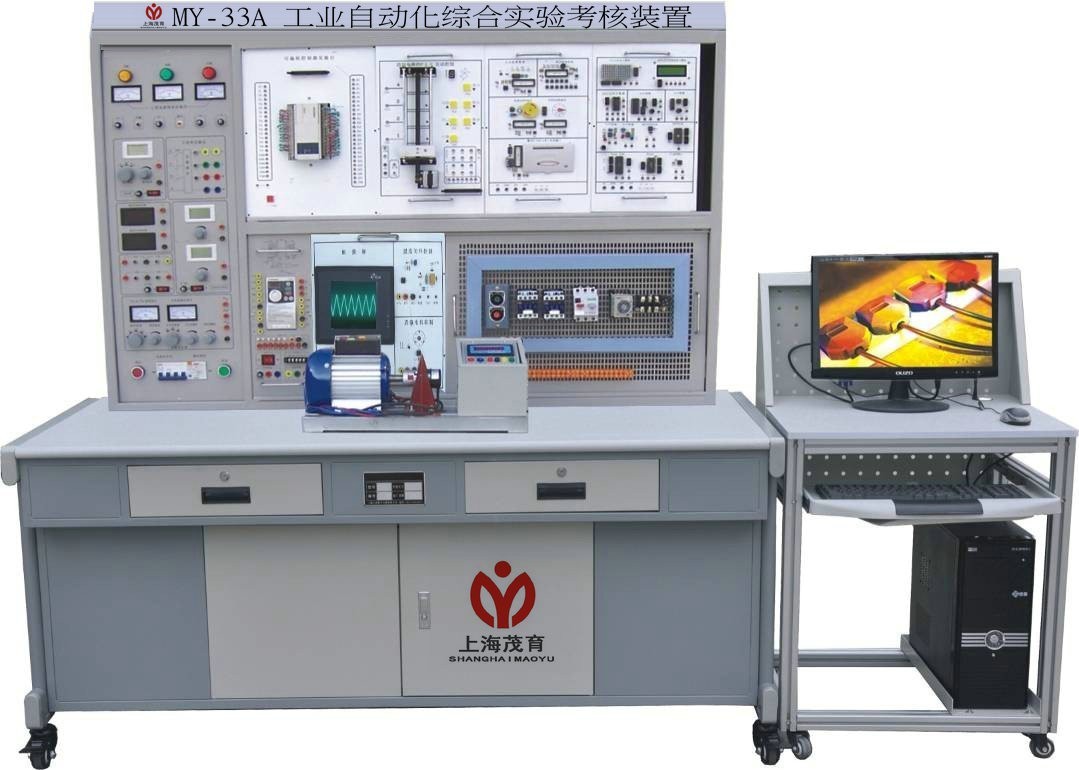

    工業自動化實訓設備結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、變頻器掛箱、觸摸屏掛箱、PLC模擬負載掛箱、直流電機、步進電機實訓裝置、伺服電機實訓裝置、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，步時電機應用實訓，伺服電機控製實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。 特點:
1、裝置采用組件多結構 更換實驗模塊便捷，如需擴展功能或開發新實驗，隻需添加實驗掛箱即可，永不淘汰。
2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX係列可編程控製器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
功能配置配備：
（一）電源、信號源、儀器控製屏
  控製屏為鐵質雙層亞光密紋噴塑結構，鋁合金麵板。為實訓提供交流電源、直流電源、信號源、測試儀表、安全保護等。具體功能如下：
1、主控功能板
    （1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
    （2）設有450V指針式交流電壓表三隻，指示電源輸入的三相電源電壓。
    （3）三相四線電源輸出，具有單片機全程監控短路或過載軟載止保護功能。具有短路、過載、告警功能，故障排除複位後才能啟動工作電源。
    （4）裝有～220V輸出安全插座，為外部儀器提供安全工作電源。
2、直流電源
    （1）一路直流0-30V連續可調直流電源、內置式繼電器自動換檔，多圈電位器連續調節，具有預設式限流保護功能，最大電流2A。
    （2）提供±12V、+5V、+24V直流穩壓電源，均有短路保護功能。
    （3）恒流源一路：0-500mA連續可調，分2mA、20mA、500mA三檔，具有輸出開路，短路保護功能。
3、功率輸出函數發生器：
    （1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
    （2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
    （3）頻率範圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率。
    （4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
    （5）方波占空比可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
    （6）頻率計最高測量範圍100MHz，自動換檔。
4、嵌入式多功能網絡虛擬儀器（不需電腦配合使用）：
A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、基於LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
C、技術參數：
1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
　    通道數：2路
　　 帶寬：20MHZ
　　 分辨率：8位
　　 電壓範圍：-10~+10V
　　 存貯深度：64K
2）、雙通道頻譜分折儀；
3）、數字三用表，可測電阻、電流、電壓等；
　　 數字IO口
　　 通道數：8路IO
　　 輸入電平：TTL
　　 輸出電平：TTL
　　 電流驅動：20mA/通道
4）、四路智能遠程電源控製
5）、數據具有上傳與保存功能並能通過服務器顯示
（二）實訓桌
    實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和元器件儲存櫃。
（三）實訓組件
1、PLC實訓組件
    配置三菱FX1N-40mR主機，集成數字量I/O（24路數字輸入，16路數字量輸出），FX1N-485BD通訊模塊，FX0N-3A模擬量模塊（2路輸入，1路輸出），SC-09通訊編程電纜及輸出轉接口、開關等。
2、PLC實訓模擬掛箱
3、變頻器實訓掛箱
    配置三菱FR-D720S變頻器，帶有RS485通訊及BOP操作麵板。
4、觸摸屏實訓掛箱：
   規格為7英寸，256色，了解工業觸摸屏的功能及使用方法，掌握PLC之間的通信知識，並掌握複位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫麵跟蹤在觸摸屏中的實現方法。
5、網孔板及器件：
    規格為420mm×600mm，在網孔板上學會電氣控製係統中各元器件的布局規劃、安裝、調試技能，接近工業現場。器件配有：交流接觸器3隻、時間繼電器1隻、按鈕3隻、熱繼電器2隻、斷路器1隻、接線排20孔。
6、電機導軌及光碼盤測速係統
    含光碼盤測速係統（配有進口光電編碼器）一套，不鏽鋼導軌1幅，道軌平整度好，無應力變形，同心度好。
7、工控組態軟件一套：
    打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，並進行實訓動態跟蹤教學。
8、PLC仿真實訓軟件一套：
    （1）通過PLASH虛擬環境實時顯示PLC的運行狀態
    （2）可以實現PLC虛擬接線，並對接線進行錯誤檢查
    （3）PLC編程訓練、PLC程序編寫測試等功能
    （4）實現PLC運行模擬，對錯誤程序進行檢查
9、交流伺服電機及控製係統一套：功率600W，絕緣等級B級。
10、高壓無刷直流電機及控製係統一套：功率130W，絕緣等級B級。
11、交流電機一台，380V  Y/△接法
12、實訓模型
    （1）挖土機實物模型一台：集PLC技術、微機控製技術於一體。
    （2）運動小車模型：集步進電機、PLC於一體，進行小車運動位置控製。
13、傳感器實訓掛箱一個
14、電力電子實訓實訓掛箱一個
    通過綜合實踐學習，培養學生的基本編程、基本數據采集處理能力，為學生提供創新活動場所，並為課外興趣小組，創新基地課題，大學生挑戰杯等競賽活動提供技術支持。
