變頻恒壓供水係統的設計理念與實訓裝置的介紹

    傳統的供水方式有恒速泵加壓供水、氣壓罐供水、水塔高位水箱供水、液力耦合器和電池滑差離合器調速的供水方式、單片機變頻調速供水係統等。但它們均存在一些不足，例如浪費水電現象嚴重，且效率低，且居民及企業用水不方便，且繳納水費較高。
    變頻恒壓供水係統分為：硬件與軟件兩部分組成。
　1、係統的硬件：
　可編程控製器，簡稱PLC（Programmable logic Controller），是指以計算機技術為基礎的新型工業控製裝置。利用PLC智能控製係統進行供水係統的控製。
PLC主要是用於實現變頻恒壓供水係統的自動控製，它主要負責的任務：根據係統運行情況，使三台水泵自動投入運行；可以讓三台水泵自動實現變頻泵的輪換；並且有軟件啟動功能；操作方式又分為手動/自動控製功能，但需要注意的是隻有應急或檢修的情況下才可以選擇手動方式；除此以外，一旦係統出現異常情況便會發出警報。
　2、係統的軟件設計：
　其實係統主要控製功能是通過軟件進行實現，結合實際要求，對泵站軟件設計分析如下：
　（1）由“恒壓”要求出發的工作泵組數量管理。通過調節工作水泵的台數以確保水壓恒定。因為在水壓降落時變頻器的輸出頻率要相應升高，所以判斷是否需要啟動新水泵，它的依據是其輸出頻率是否達到設定值。一般情況下通過比較指令即可實現。但為了確保係統的精確性，在判別其頻率達是否達到設定值時，應當濾除偶然波動引起的頻率變化的情況，所以在程序中應采用一定的措施製止此類情況發生。
　（2）多泵組泵站泵組管理規範。在前文中已經提到了，讓三台水泵輪流在變頻情況下運行，不得兩台同時運行，且其連續運行時間不得超過規定的12小時。這就要求進行水泵切換時要確保它是合理工作的。具體的操作是：將現行運行的變頻器從變頻器上切除，並接上工頻電源運行，將變頻器複位並用於新運行泵的啟動。除了上述問題，在泵組管理中還應注意泵的工作循環控製。
　（3）程序的結構及程序功能的實現。模擬量單元及PID調節均需要編製初始化及中斷程序，本程序可分為三部分：主程序、子程序和中斷程序。在這三部分中，主程序處於核心地位，所負責的功能最多；子程序主要是用來存放係統的初始化的一些工作，中斷程序主要是完成PID控製的定時采樣及輸出控製。還應注意的地方是白天、夜間模式所設定的壓力值不同，而這兩值可以直接在程序中進行設定。其中規定白天模式係統設定值為滿量程的90%，夜間模式係統設定值為滿量程的70%。
    3、監控係統的設計：
    城市小區恒壓供水係統監控界麵：從該界麵可以觀測到其顯示區包括當前時間，水壓給定值和水壓當前值，其操作區包括電源的啟停，及係統的工作模式自動/手動，其報警區包括水壓，水位及故障從該界麵還可以得到有關三台水泵運行情況等。

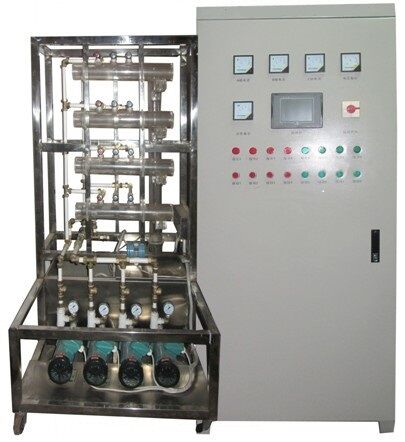

    根據設計理論，我公司開發出了變頻恒壓供水係統實訓裝置集PLC、變頻調速、過程控製、工程組態技術於一體。它由六層住宅消防、生活供水係統（實物模型），控製平台兩大部分組成，包含了可編程控製器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備。控製平台采用PLC+變頻器的開放式控製結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平台。它是一款適合於大學及中、高職院校電氣自動化、樓宇自動化、建築電氣、智能建築等專業的綜合型實訓設備。
