自動噴水滅火實訓設備多有哪幾種？

摘要：隨著我國近幾年來重大火災的時常發生，消防問題越來越受到普通百姓的關注,並且越來越多的高校也開設了消防工程專業。但在學校學的課本知識已經無法跟上社會的發展，而且學生也不能很深刻的了解。所以學校建設消防實驗室是通過實踐讓學生更深刻的了解書本知識，也為以後走到工作崗位打下基礎。不僅如此，也為研究生提供一個平台，可以進行更深入的消防研究，通過實驗數據，為研究生研究實際消防問題提供依據。

一、自動噴水滅火係統多有哪幾種實訓設備？目前有上海红桃视频app科教設備有限公司生產的MY-54、
MY-54A、MY-54B係列自動噴水滅火係統實訓考核裝置係列產品，該設備適用於中高職院校消防實驗室技能實訓，它對消防的技術要求越來越高。不僅要求專業知識紮實，還要操作技能過硬，讓學生快速掌握消防係統的知識，為國家培養更多的電氣類技能人才。
二、MY-54噴水滅火係統實驗實訓裝置介紹：
（1）係統實訓功能：
能進行各種自動噴水滅火係統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火實驗、自動噴水滅火係統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，並可與消防係列中其它設備聯網進行各種綜合實訓。
（2）係統技術指示：
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜1500W
3、外形尺寸：240×100×226 cm3
4、安全保護：具有漏電自動保護裝置
5、故障設置：具有故障設置係統
（3）可以做的實訓項目
實訓項目一：控製台及自動噴水滅火係統原理的認識實驗
實訓項目二：火警狀態下自動啟動噴水滅火係統的模擬
實訓項目三：火警狀態下手動啟動噴水滅火係統的模擬
實訓項目四：四種類型噴頭的噴水實驗
實訓項目五：末端試水裝置的實驗
實訓項目六：排氣閥的認識實驗
實訓項目七：自動噴水滅火係統與報警主機的聯網實驗
實訓項目八：自動噴水滅火係統的連接與噴頭的安裝
實訓項目九：自動噴水滅火係統故障的設置與排除
實訓項目十：按線路圖將各部分連線
實訓項目十一：設計並安裝一個簡易應用係統
實訓項目十二：全真滅火及噴頭性能測試的擴展實驗
三、MY-54A噴淋滅火係統實訓裝置介紹：
1、係統概述：
本裝置主要依據《自動噴水滅火係統設計規範》相關標準設計,該係統具有噴水滅火係統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火係統的典型設備構成和係統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火係統的結構有一個全麵的了解，掌握建築物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火係統的控製原理和工作過程。它適用於學習《建築滅火係統》、《樓宇給排水係統》、《樓宇消防控製係統》等專業課的中職業院校的實訓教學。
2、係統特點：
具有試驗性噴淋啟動功能，當自動控製係統出現故障時，可手動啟動噴淋泵
本身自帶控製器，可實現本地控製，也可實現消防報警聯動控製
模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化
噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備，穩定型強
濕式報警閥、水流指示器、壓力開關等設備全部通過國家強製性產品認證
3、技術參數：
輸入電源：三相四線～380V±10% 50Hz
環境溫度：+4℃～+45℃
裝置容量：＜4kVA
外形尺寸：2170mm×720mm×1808mm
安全保護：具有漏電自動保護裝置
4、實訓項目：
係統結構與設備認識
噴淋滅火係統仿真軟件安裝與使用
噴淋滅火係統伺應狀態操作
噴淋滅火係統調試
火災探測與火災報警
噴淋滅火操作
噴淋滅火監控軟件安裝與使用
噴淋係統係統綜合操作訓練
噴淋滅火係統與消防報警係統聯動（選做）
5、基本配置
豪華型電腦桌（鐵質雙層亞光密紋噴塑結構）
桌麵為防火、防水、耐磨高密度板,結構堅固，造型美觀；設有一個櫃門，可用於放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便於移動和固定，有利於實訓室布局。
滅火控製櫃
滅火控製器
滅火控製器使用PLC作為主控製器,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，並在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。通過串口和軟件可實現上位機監控功能，同時可實現本地控製和聯動控製切換功能
滅火控製櫃
滅火控製櫃由電源開關、電壓源指示、狀態指示燈（煙感探測器、水流指示器、信號碟閥、壓力開關）、聲光報警器、手動控製裝置等部分組成，可以完成噴淋滅火係統的電源控製、狀態指示、火災報警、自動滅火、手動滅火控製等功能，同時具有聯動控製接口，可以接受其它消防報警係統的聯動控製信號（如消防自動報警係統實訓裝置）。

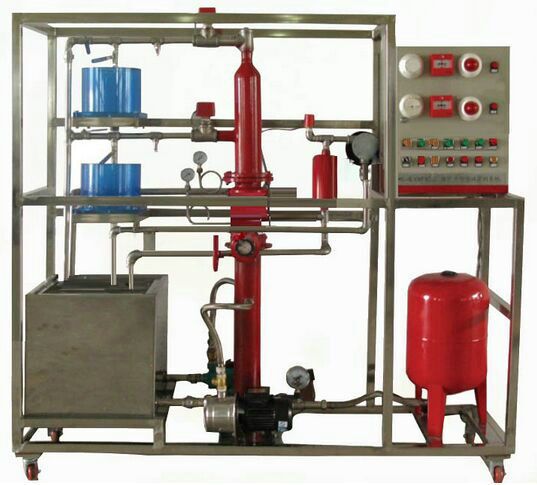

噴淋滅火係統模型
模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化，可以模擬兩層大樓噴淋滅火係統；模型係統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火係統的典型結構。
噴淋水泵：數量1台   功率 550W    揚程：30米流量:8立方米/小時
氣壓罐：數量1台    容積50升
濕式報警閥：數量1台口徑：Ф100mm 額定工作壓力1.2MPa
玻璃球噴頭：數量至少6個   68℃溫級
水流指示器：數量至少2個靈敏度15L-37.5L/min
感煙探測器：2個
上述消防類設備全部全部通過國家強製性產品認證。
監控軟件
配備監控係統軟件,可以實現對供水過程的全監控。
四、MY-54B自動消防報警噴水滅火係統實訓裝置介紹
1、概述:MY-54B自動消防報警噴水滅火係統實訓裝置”依據《自動噴水滅火係統設計規範》相關標準設計,該係統具有噴水滅火係統典型結構，能夠完成火災探測，火災報警，現場滅火、消防聯動報警主機的控製及設置等演示性實訓項目，同時還能清楚的展示噴淋滅火係統的典型設備構成和係統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火係統的結構有一個全麵的了解，掌握建築物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、各類探測器、智能型輸入輸出模塊、火災顯示盤、水流指示器、壓力開關等設備的結構和原理，熟悉滅火係統的控製原理和工作過程。
係統能進行各種模擬火災和報警聯動操作演示、係統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。
它適用於學習《建築滅火係統》、《樓宇給排水係統》、《樓宇消防控製係統》等專業課的中職業院校的實訓教學。
2、係統特點：
具有試驗性噴淋啟動功能，當自動控製係統出現故障時，可手動啟動噴淋泵
聯動性大型消防報警主機，可實現火災報警及滅火聯動。
噴水模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化
噴淋泵等關鍵設備分別采用國內優質品牌，穩定型強
濕式報警閥、水流指示器、壓力開關、報警主機、現場模塊等設備全部通過國家強製性產品認證
3、技術參數：
輸入電源：三相四線～380V±10% 50Hz
環境溫度：+4℃～+45℃
裝置容量：＜4kVA
外形尺寸：模型：1800mm×720mm×1800mm
控製係統：800mm×600mm×1800mm
5. 安全保護：具有漏電自動保護裝置
4、實訓項目：
係統結構與設備認識
噴淋滅火係統仿真軟件安裝與使用
噴淋滅火係統伺應狀態操作
噴淋滅火係統調試
火災探測與火災報警
噴淋滅火操作
噴淋係統係統綜合操作訓練
報警控製器、短路隔離器、聯動接口模塊的的安裝與連接
火災顯示盤的安裝、連接與使用
各種火災探測器的安裝與連接
智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接
元件地址編碼設置
係統的管理操作
係統的數據查詢操作
設備啟停操作
單點操作
聯動編程
線路故障的判斷與處理
程序設置錯誤的判斷與糾正
設計並安裝一個簡易應用係統
噴淋滅火係統與消防報警係統聯動
5、基本配置
豪華型電腦桌
鋁木結構，桌麵為防火、防水、耐磨高密度板,結構堅固，造型美觀；電腦桌還設有四個萬向輪（帶鎖緊功能），便於移動和固定，有利於實訓室布局。
滅火控製櫃
2.1火災報警控製器(聯動型)
采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
256條事件記錄，記錄控製器運行中的各種事件，可隨時查閱
可以現場編輯聯動公式
2個總線回路，可連接254個現場器件
1個 RS485 通訊口，用於同火災顯示盤、設備操作盤、滅火控製盤進行通訊，可接16台火災顯示盤；2台設備操作盤；4台（8區）滅火控製盤
2.2火災顯示盤
火災顯示盤通過 RS485 通訊總線與火災報警控製器聯網，實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
2.3輸入模塊、控製模塊
輸入模塊主要用於壓力開關等信號檢測，控製模塊主要用於控製排煙閥、送風閥、卷簾門等設備。
2.4聯動盤現場接口
(1)三線控製，接線部分簡潔方便，輕鬆實現啟停回答功能；
(2)兩種輸出控製方式可供選擇，電平輸出和脈衝輸出。
2.5手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控製器發出火警信號；
2.6消防栓按鈕
火災時按下壓片控製器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，複位時，滑下滑動蓋，按下複位按鈕。
2.7聲光報警器、警鈴
現場發生火災接到控製信號後，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
2.8電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。

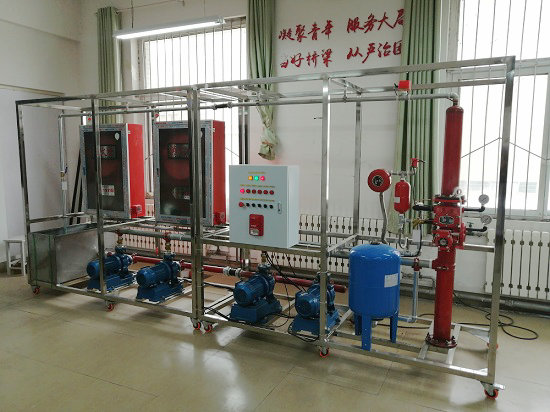

噴淋滅火係統模型
模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化，可以模擬兩層大樓噴淋滅火係統；模型係統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火係統的典型結構。
噴淋水泵：數量1台   功率 550W    揚程：30米流量:8立方米/小時
穩壓泵：數量1台功率750W
濕式報警閥：數量1台口徑：Ф100mm 額定工作壓力1.2MPa
玻璃球噴頭：數量4個   68℃溫級
水流指示器：數量1個靈敏度15L-37.5L/min
感煙探測器：1個
感溫探測器：1個
可燃氣體探測器：1個
上述消防類設備全部全部通過國家強製性產品認證。
監控軟件
配備監控係統軟件。
