工程機械電路模擬訓練平台,裝載機整車電器示教板

一、工程機械電路模擬訓練平台產品簡介

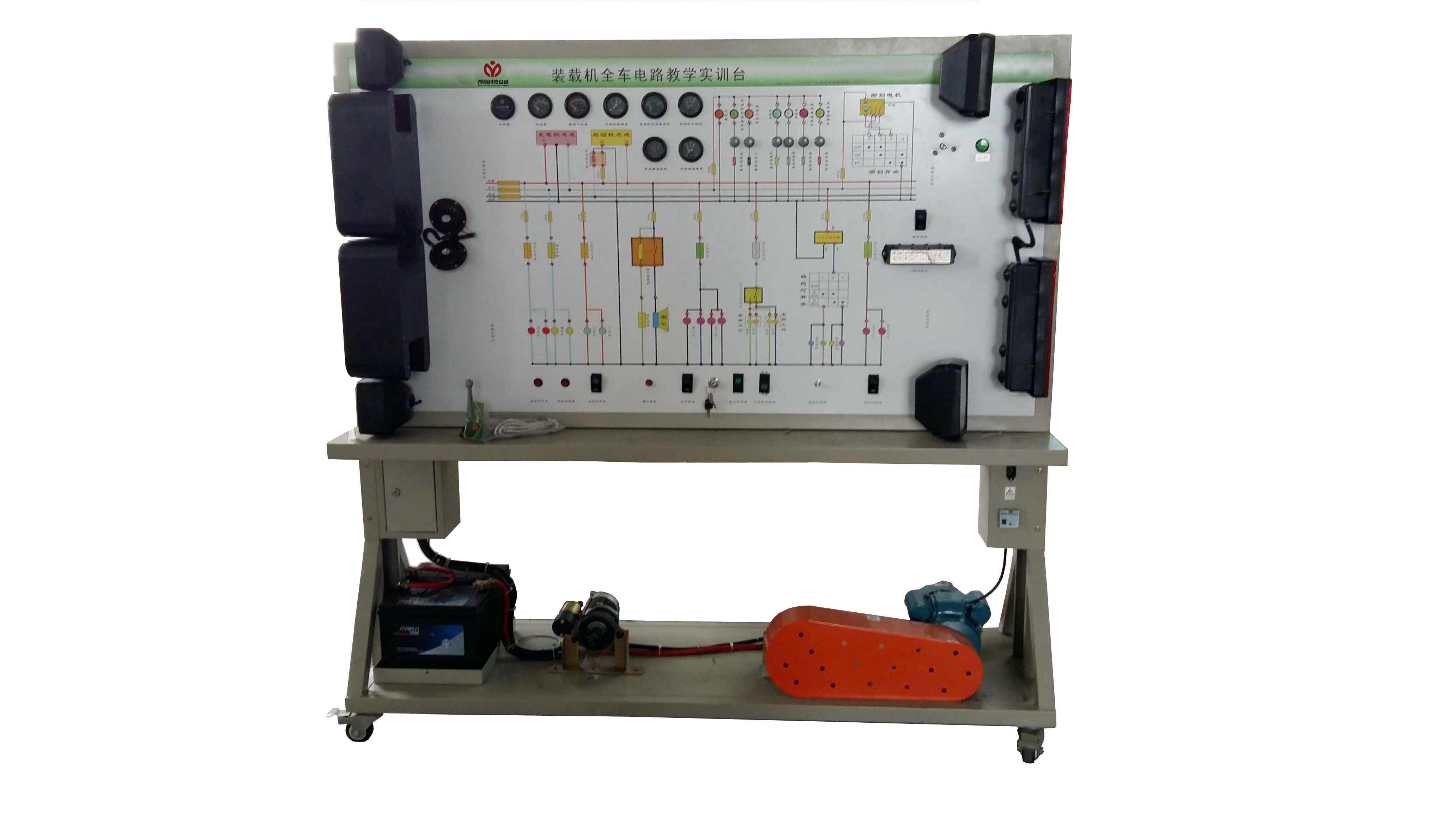

該設備采用全新宇通重工GJZ112裝載機整車電器實物為基礎，充分展示儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統的組成結構和工作過程。
適用於學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車整車電器係統(宇通重工GJZ112裝載機)，充分展示整車電器係統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等汽車電器各係統的工作過程。
2.設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各係統的工作原理。
3.示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置。
三、技術規格
外形尺寸（約）：1740×650×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：100*60mm
四、基本配置（每台）

序號	名稱	規格型號	單位	數量
1	示教板麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關		個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	刹車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束		套	1
16	雨刮總成	原車	套	1
17	雨刮控製繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	霧燈繼電器	原車	個	1
23	起動機總成	原車	台	1
24	發電機總成	原車	台	1
25	三相異步電動機	YT 100L1-4	台	1
26	蓄電池		台	2
27	保險絲盒		個	2
28	電源總開關	50A	個	1
29	移動台架(帶自鎖腳輪裝置)	1740×650×1700mm(長×寬×高)	台	1
30	故障模擬與排除裝置		套	1
31	教師手冊		套	1
32	合格證與保修卡		套	1

故障模擬與排除裝置:

觸控操作"汽車職業教育多功能綜合一體機"故障設置和考核係統”界麵(PLC控製),可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。故障設置和考核係統采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控製係統，係統穩定、不易感染病毒。控製模塊(PC 控製終端或手持移動控製終端)和驅動模塊(智能故障設置驅動盒)分離，避免複雜連線幹擾控製器，係統更加可靠。驅動模塊內置智能故障設置控製係統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
   控製終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界麵，人機對話友好。手持移動控製終端可控製任意一台帶驅動模塊的實訓設備。
   控製終端不聯網時可作單機操作，當帶驅動模塊的實訓設備組網時，控製終端可進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
   可通過 PC 控製終端進行實訓考核，也可通過控製終端進行實訓考核，教師與學員界麵分開，教師通過密碼進入教師界麵出題，學員在普通界麵答題。(注：教師與學員設故與排故界麵原理圖與設備麵板原理圖完全一致)可自由設定任意一處與汽車電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
   用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控製係統組成一個網絡，通過主控計算機控製每一台實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
▲配套的嵌入式多功能網絡虛擬儀器（不需電腦配合使用）：
（一）硬件資源：
采用7吋彩色觸摸屏作為學生終端
（二）虛擬儀器部分：
1、終端部分（裝學生實驗台上）同時配有虛擬示波器、虛擬頻譜儀、虛擬三用表、電源管理。
2、可選電路分析基礎、模擬電子技術、通信電子電路、數字電子技術、信息信號處理、電子測量與儀器、傳感器與自動控製原理等實驗模塊，從而完成相關課程實驗和構建工程測控係統。
4、參數：
1）雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數：2路
帶寬：20MHZ
分辨率：8位
電壓範圍：-10~+10V
存貯深度：64K
2）頻譜分折儀；
3）數字三用表
主服務器說明
主服務器材料用linux操作係統，並用php+mysql實現web操作。在任何可接入網絡的pc機上都可以連入服務器，可以實現遠程控製
完成以下功能：
管理學生賬號，管理實驗，接收學生作業，批改學生作業，遠程開關終端設備。
密碼設置界麵，用於修改web界麵的登入密碼。
網絡設置界麵，用於設置服務器的ip地址。
設備管理界麵，用於添加，刪除，開關終端設備。
院係設置界麵，用於添加，刪除，修改院係信息。
班級設置界麵，用於添加，刪除，修改班級信息。
學生設置界麵，用於添加，刪除，修改學生信息。
實驗項目界麵，用於添加，刪除，修改，統計實驗信息。
實驗管理界麵，用於查詢，批改學生實驗情況。
學生終端部分說明
終端部分包括實驗儀器，遠程控製兩部分。
實驗儀器部分包括示波器，三用表，頻譜儀，學生可以將實驗結果發送到服務器端，老師在服務器端批改作業。
遠程控製，可以接收服務器端的命令，將設備關閉或打開。
設置故障內容:
1.起動機容易燒壞(不工作)故障
2.轉向燈不亮故障
3.左右燈轉向混亂(閃爍頻率不一致)故障
4.保險容易燒壞(保險絲燒斷)故障
5.發電機不發電故障
6.發電機發電電流過大故障
7.發電機發電電流過小故障
8.製動燈及製動指示燈不亮故障
9.計時表不走故障
10.燈光係統無電源故障(大燈/小燈無電源故障)故障
11.喇叭無電源故障
12.儀表無電源故障
13.監測儀監測參數顯示不正常(水溫表/燃油表)故障
14.開機後儀表工作顯示不正常(無顯示/顯示偏大/顯示偏小)故障(水溫表/燃油表)
15.後大燈不亮故障
16.工作燈不亮故障
17.倒車燈不亮故障
