單片機實訓室配套裝置的匹配及實訓要求分類

一、單片機實訓室基本情況介紹
    單片機技術是現代電子工程領域一門迅速發展的技術，應用於各種嵌入式係統中。單片機技術的發展和推廣極大地推動了電子工業的發展，其在教學和產業界的技術推廣仍然是當今業界的一個熱點。單片機技術是現代電子工業中不可缺少的一項技術，掌握單片機技術是電子信息類專業學生就業的一個基本條件。
    根據當前單片機技術的發展需要與企業對單片機應用技術人才的要求，單片機技術應用中心的實訓項目分為封閉型和開方型兩種不同的模式層次來設立。封閉型實訓項目是以單片機原理為主導來開展一些基礎性的實訓項目，重點讓學生掌握單片機原理和單片機的一些基本應用。開放型實訓項目是在掌握好單片機原理的基礎之上，以工程應用為主，重點讓學生掌握單片機在工程實際應用開發流程和開發技能。
二、單片機實訓室設備分類
A、封閉型單片機設備：

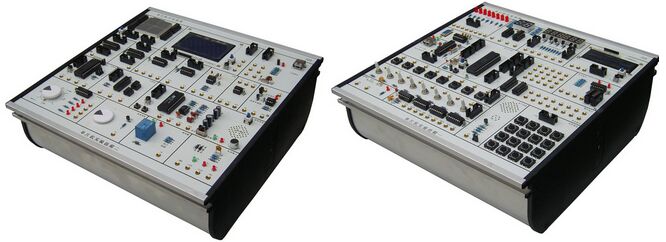

a、MY-317 單片機技術應用實訓考核裝置 一）、產品特點：
    1.入門容易，簡潔而不簡單：為了使入門容易，我們采用簡單易懂的版麵設計，從最基本的一個跑馬燈開始就讓您無縫地切入教學。大部分的模塊在保證安全的前提下反麵是鏤空的。這使得您可以讓學生一目了然看到，並可以觸摸到，這點很重要。因為我們深知，感性認識的重要性。
    2、人體工學，美觀而舒適：采用模塊平放結構，使得視線趨於自然向下，如同平時讀書寫字。靠近用戶側又略帶傾斜，使得操作時更加方便。同時抬頭時視線使得毫無遮擋。可以方便地聽講，老師亦可觀察實驗情況。
    3、高度開放，激發創新：采用模塊化設計，我們並不簡單的，單獨設計模塊，而是將模塊間聯係，可能性，功能性做了綜合考慮，提供經典實訓項目，我們建議用戶利用高度開放性的模塊，設計出自己的實驗項目。
    4、貼近實際，易於拓展：深知教學與實際生產結合的重要性。特別設計了多達幾十種的實訓包。
二)、技術性能：
    1、輸入電源：AC220V±10% 50Hz
    2、工作環境：溫度-10~+40℃ 相對濕度＜85%(25℃)
    3、裝置容量：200VA
    4、重量：100kg
    5、外形尺寸：1600×750×1100mm
B、開放型單片機設備：

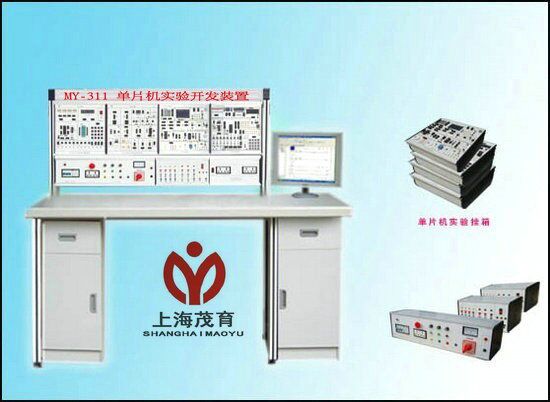

a、MYN-311單片機實驗開發裝置
一）概況：
    裝置是根據計算機科學與技術、自動化、電子信息工程、機電一體化等專業單片機課程教學課本《單片機原理及其接口技術》《單片機原理及應用》《8051單片機C語言程序設計與實例解析》《單片機應用係統與開發技術》等，而專門設計的單片機實驗裝置。采用AT89S52芯片,外圍接口包括數碼管、按鍵、8255、A/D轉換、LCD接口、通信接口和ISP下載等模塊。裝置實驗模塊獨立化，實驗接口全部引出，適合於單片機實驗教學,也適合於學生自學。 創新：
①實驗掛箱、功能模塊、實驗桌骨架均采用鋁合金一次性鑄造而成，外觀統一、美觀、大方；
②模塊化設計，擴展性強，維修方便。所有實驗掛箱和電源功能模塊均采用可拆分式、自由組合式設計，便於擴展和功能升級；同時也解決了整機維修難的問題，隻要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題。

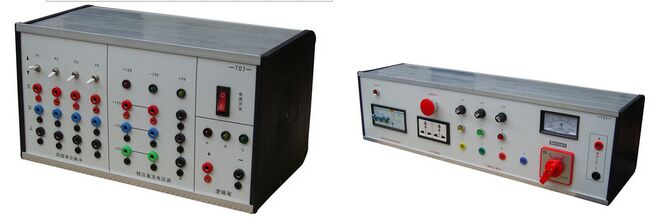

部分功能模塊： 部分實驗掛箱： ③設計防塵簾幕。當實驗裝置閑置時，將防塵簾幕拉下，可以延長實驗裝置的使用壽命。
［軟件說明］
    單片機仿真軟件：可以全麵仿真單片機及其外圍電路組成的係統的仿真、RS-232動態仿真、C調試器、SPI調試器、鍵盤和LCD係統仿真的功能；有各種虛擬儀器，如示波器、邏輯分析儀、信號發生器等。可與keil聯調進行程序調試，是學習和開發的好幫手，而且具有模擬電路仿真、數字電路仿真功能。
［主要技術與功能］
1、安全保護係統：設有短路、過載保護、急停、漏電保護。
2、三相380V輸出、直流220V輸出、220V插座式5組。
3、單次脈衝輸出四組、邏輯筆輸出一組。
4、直流穩壓電源：±12V、±5V、24V五組直流穩壓電源輸出。
5、USB編程器：MY-USBASP下載器

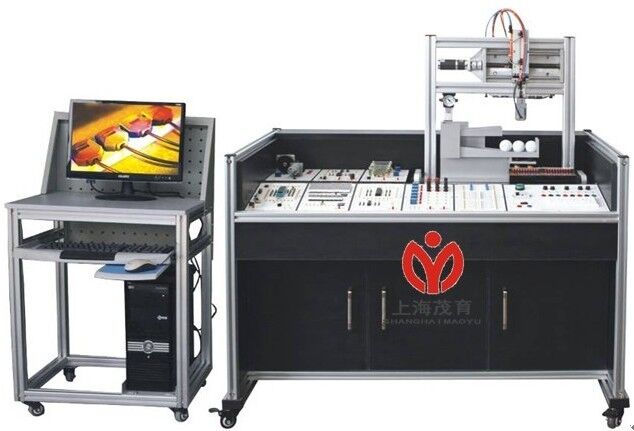

b、單片機開發應用技術綜合實驗裝置
