工業自動化專業實訓項目配備配套設備

一、工業自動化技術-概述
    工業自動化技術是一種運用控製理論、儀器儀表、計算機和其他信息技術，對工業生產過程實現檢測、控製、優化、調度、管理和決策，達到增加產量、提高質量、降低消耗、確保安全等目的綜合性高技術，包括工業自動化軟件、硬件和係統三大部分。 工業自動化技術作為20世紀現代製造領域中最重要的技術之一，主要解決生產效率與一致性問題。無論高速大批量製造企業還是追求靈活、柔性和定製化企業，都必須依靠自動化技術的應用。 自動化係統本身並不直接創造效益，但它對企業生產過程起著明顯的提升作用：
（1）提高生產過程的安全性；
（2）提高生產效率；
（3）提高產品質量；
（4）減少生產過程的原材料、能源損耗。
    據國際權威谘詢機構統計，對自動化係統投入和企業效益方麵提升產出比約1：4至1：6之間。特別在資金密集型企業中，自動化係統占設備總投資10%以下，起到“四兩撥千金”的作用。 傳統的工業自動化係統即機電一體化係統主要是對設備和生產過程的控製，即由機械本體、動力部分、測試傳感部分、執行機構、驅動部分、控製及信號處理單元、接口等硬件元素，在軟件程序和電子電路邏輯的有目的的信息流引導下，相互協調、有機融合和集成，形成物質和能量的有序規則運動，從而組成工業自動化係統或產品。
二、工業自動化實訓室-基本的實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、係統組成、基本指令練習、接線、編程下載等）
2.PLC仿真實訓
（二）PLC模擬控製應用實訓
3.數碼顯示控製
4.搶答器控製（優先級、數值運算，具有聲效功能）
5.天塔之光控製（閃爍、發射、流水型）
6.音樂噴泉控製（具有聲效功能）
7.十字路口交通燈控製
8.水塔水位控製
9.自動送料裝車係統控製
10.四節傳送帶控製
11.裝配流水線控製
12.多種液體混合裝置控製  13.自控成型機控製
14全自動洗衣機控製（具有聲效功能）
15.電鍍生產線控製
16.自控軋鋼機控製
17.郵件分揀機控製
18.自動售貨機控製
19.機械手控製
20.三層電梯控製
21.四層電梯控製（實物）
22.加工中心控製（實物）
（三）PLC實物控製實訓
23.直線運動位置識別、運動軌跡控製、定位控製
24.步進電機運動控製
25.井道電梯運行控製
26.挖土機的自動控製
（四）PLC高級技能實訓（設計、安裝、調試及檢修）
27.三相電機點動控製線路
28.三相電機自鎖控製線路
29.三相電機正反轉控製線路
30.三相電機Y/△啟動控製線路
31.三相電機順序啟動電氣控製線路
32. C620車床的電氣控製線路
（五）PLC、變頻器、觸摸屏綜合應用技能實訓
33.變頻器功能參數設置與操作
34.變頻器報警與保護功能
35.外部端子點動控製
36.變頻器控製電機正反轉
37.多段速度選擇變頻調速
38.變頻器無級調速
39.外部模擬量(電壓/電流）控製方式變頻調速
40.瞬時停電啟動控製
41.PID變頻調速控製
42.PLC控製變頻器外部端子的電機正反轉
43.PLC控製變頻器外部端子電機運行時間控製
44.基於PLC數字量控製方式的多段速
45.基於PLC模擬量控製變頻開環調速
46.基於PLC通信方式的變頻器開環調速
47.基於PLC通信方式的速度閉環控製
48.基於PLC模擬量方式的變頻器閉環調速
49.變頻器恒壓供水係統的模擬
50.基於觸摸屏控製方式基本指令編程練習
51.基於觸摸屏控製方式的LED控製
52.基於觸摸屏控製方式的溫度PID控製
53.PLC、觸摸屏與變頻器通信控製
54.基於MCGS的現場總線網絡通信技術
（六）PLC控製直流電機調速實訓
（七）PLC控製交流伺服電機實訓
（八）傳感器實訓：
1．光電式傳感器的轉速測量實驗
2．光電式傳感器的旋轉方向測量實驗
3．溫度傳感器及溫度控製實驗（AD590）
4．溫度傳感器溫度特性實驗（AD590）
5．壓阻式壓力傳感器的特性實驗
（九）電力電子項目實訓
1）、單結晶體管觸發電路（綜合應用項目）
2）、晶閘晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
3）、晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
4）、IGBT管直流斬波電路的調試與分析
5）、雙向晶閘管單相交流調（調光台燈）電路的製作與調試（綜合應用項目）
三、工業自動化實訓室設備的分類

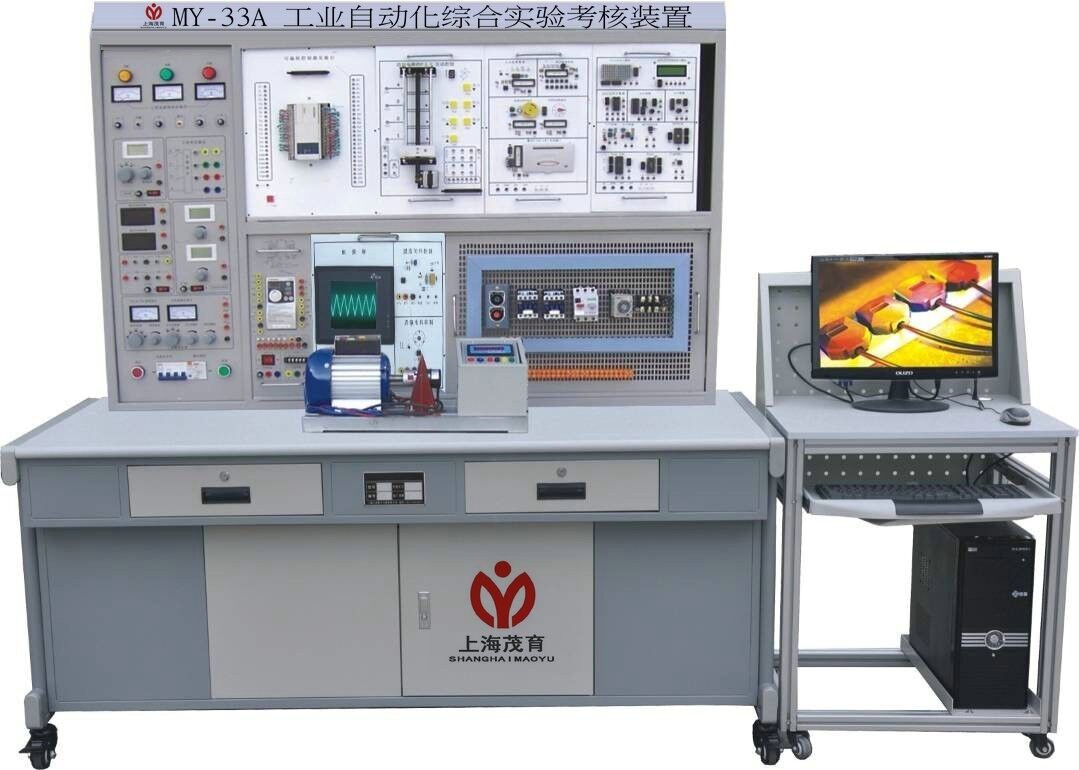

A、MY-33A 工業自動化實訓設備     本裝置結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、變頻器掛箱、觸摸屏掛箱、PLC模擬負載掛箱、直流電機、步進電機實訓裝置、伺服電機實訓裝置、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，步時電機應用實訓，伺服電機控製實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。
一）、產品特點：
1、模塊式結構，掛箱更換方便，便於組織各種實訓項目及擴展新的實訓功能。
2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。
3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。
4、隻需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。
5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟件截止保護功能，確保設備和人身安全。
二）、技術性能：
1、輸入電壓：三相四線製～380V±10%  50Hz
2、工作環境：溫度範圍-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1800mm×750mm×1680mm
