汽車設備 汽車示教板 汽車發動機實訓設備
汽車專業培養適應我國汽車產業需要的，具有良好的政治素質、文化修養、職業道德、服務意識，德、智、體、美全麵發展；掌握現代汽車的基本理論和技術、汽車整車及配件營銷的理論及技巧，具有汽車市場調查與預測、車營銷策劃、汽車推銷技巧和汽車故障診斷的能力，適應汽車營銷企業管理、服務第一線需要的高等職業技術教育專科層次專業技術人才。
一、汽車示教板
汽車示教板適用於各類院校汽車專業學員實操技能的培訓考核,真實的汽車零部件充分展示車門控製係統組成結構，電動窗控製係統、電動後視鏡係統、中控門鎖係統、防盜係統等,可對係統進行結構和控製係統的認識實訓,汽車示教板上繪有完整的車門控製係統電路圖，可直觀學習係統的工作原理,汽車示教板上安裝有與部件一一對應的檢測端子，可使用檢測儀器實時檢測工況，測量出電壓、阻值、電流、頻率等信號參數。

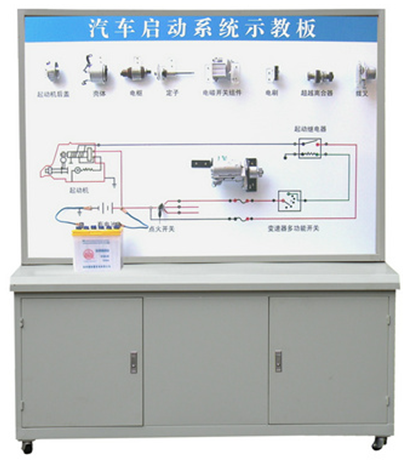

一）MY-8107 汽車起動係統示教板
A、概述
本裝置采用汽車起動係統實物為基礎，充分展示汽車起動係統的組成結構和工作過程。
適用於學校對汽車起動係統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
B、功能特點：
1.真實可運行的起動係統，充分展示汽車起動係統的組成結構。
2.操縱起動開關，起動馬達工作，真實演示汽車起動係統的工作過程。通過麵板上的電流表、電壓表可觀察起動過程中啟動電流和蓄電池電壓的變化過程。
3.麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車起動係統的工作原理。
4.示教板麵板上安裝有起動機總成分解部件，可直觀認識起動機的組成結構。
5.示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車起動係統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.示教板麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。
C、汽車起動係統示教板技術規格：
外形尺寸： 1600×1100×200（長×寬×厚）
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
移動腳輪：100*60mm
示教板采用大眾車型全新行星式起動機，在小車上具有一定的代表性。由起動電機，磁性開關，起動機離合器，減速機構、減震裝置等部分構成。起動係統示教板的上半部分布置了同型起動同的解體原體，各擺放在麵板上,下半部分為彩色起動係統原理圖，並安裝了能夠正常運轉的起動機，真實反映汽車起動機的實際工作狀況。可移動萬向輪台架方便移動
二）MY-8500 發動機點火綜合示教板（六合一）
A、產品簡介：
本設備選用汽車六種點火係統實物，展示汽車點火係統的結構與原理；麵板上繪有六種完整的點火係統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。
B、結構組成：
安裝六種類型點火係統:
①傳統點火係統(國產白金點火係);
②電控雙缸點火係統(時代超人);
③電控單缸點火係統(帕薩特);
④磁脈衝有分電盤式點火係統整套配件(豐田5A-FE);
⑤電子霍爾式點火係統統整套配件(大眾);
⑥日產SR20光電式點火係統整套配件;
發動機電腦、曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控製麵板、可移動台架、彩色原理與結構圖、故障設置係統、使用說明書及任務驅動式實訓指導書等。
C、功能特點
1．操縱開關及按鈕，可真實演示汽車六種點火係統的工作過程。
2．數顯表顯示各傳感器信號電壓值；
3．通過麵板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
4．發光二極管顯示係統執行器狀態；
5．故障模擬係統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。6．汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。
6．底架部分采用實驗桌，台麵保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表麵采用烤漆工藝，帶自鎖腳輪。
7．裝OBD診斷座，可測試係統故障碼及數據流等參數。
D、技術參數
外形尺寸：1740mm×550mm×1850mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
三）MY-8099 桑塔納3000整車電器示教板
A、產品簡介：
本實驗台以桑塔納3000整車電器係統實物為基礎，由移動台架、示教麵板二部分組成。適用於中高等職業學院和培訓機構的汽車全車電器係統構造與維修實訓教學，能夠滿足對全車電器係統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易於維護。
B、產品結構組成：
燈光係統、儀表係統、防盜係統、點火與噴射係統、起動係統、充電係統、發動機電控係統、喇叭係統、電動車窗係統、電控門鎖及後視鏡係統、雨刮係統、音響係統、故障設置係統、移動台架等。
C、產品功能特點：
展示功能：
1、把整車電器係統部件按原車基本位置順序排列，不同的部件都標有名稱，充分展示整車電器係統的結構和工作原理。
2、彩色完整的整車電器係統結構組成圖和電路原理圖，便於對整車電器係統的結構組成和電路的工作原理教學。
動態運行功能：
在整車電器基礎上，配備各相關輔助控製裝置，可如原車一樣實際演示起動、充電、燈光、儀表、雨刮、中控門鎖、車身防盜、電動窗、音響係統等全套整車電器設備的工作原理和過程；
檢測功能：
通過外接式的檢測端子，可無損線束直接在麵板上進行各傳感器、執行器和電路參數的檢測與分析；數字電壓表可代替萬用表測量相關的電壓值。
實時顯示功能：
儀表顯示單元實時顯示發動機的各項數據，LED燈顯示或執行器的工作狀態，高精度數字電壓表實時顯示各傳感器或執行器的電壓值等；
故障設置與考核功能：
通過集成電路故障設置器，可對所有係統電氣斷路故障和虛接故障二種典型故障類型進行設置。便於通過設置故障，由學員進行相關的測量、分析，進行故障的診斷和排除，達到良好的考核功能。
D、產品工藝：
a、麵板工藝和特點
麵板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。
1、采用10mm厚優質高密度PVC板作底板。
2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，具有耐磨不易退色等特點。
b、麵板櫃使用優質冷軋鋼板折彎成型，無縫焊接。麵板櫃與移動台架為可分離結構，便於拆裝。
c、台架采用國標管材，無縫焊接。台麵及側板使用優質冷軋鋼板折彎成型。
d、金屬表麵采用高溫噴塑處理，漆麵堅固美觀。
A、技術參數：
使用環境：溫度-5℃～40℃；濕度≤80％
汽車型號：帕薩特B5
工作電壓：220V
頻率：50/60HZ；
功率：350W
示教板尺寸：1600×1100×200（長×寬×厚）
儲物櫃規格：16000×500×700（長×寬×高）
萬向自鎖腳輪台架活動靈活，便於移動教學；整體台架采用剛性結構焊接，所用材料冷軋板采用國標標準材料，支撐可靠，表麵噴塑處理防腐蝕抗老化，不褪色
控製麵板采用純鋁塑板，控製麵板上繪有彩色與原車控製係統相一致的直觀電控係統原理圖，並配有使用說明書及實驗指導書等。
B、產品組成：
產品組成: 安全氣囊電腦、碰撞傳感器、壓縮空氣罐、左右安全氣囊、可移動台架、使用說明書及實驗指導書等等。
C、功能特點：
本實驗台可使學生了解安全氣囊係統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
通過顯而易見的電腦檢測端子，配合萬用表檢測執行器的電壓及電阻值。
設置安全氣囊係統常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
D、▲智能化故障設置和考核係統要求：
1）配有網絡型智能化故障設置和考核係統：
①采用數字化集成電路板及最新MCU技術與配套的故障設置控製技術；
②不需要電腦就可獨立進行考試考核，老師與學生界麵分開，老師通過密碼進入教師界麵出題，學生在普通界麵答題；
③帶有與設備相適應的試題庫，試題庫可根據用戶的要求進行編輯；
④具有高清淅 (0.225×0.225點) 3.8寸（含3.8寸）以上的液晶顯示屏，中文菜單式操作界麵，人機對話友好；
⑤操作按鍵少，操作簡單快捷；
⑥可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象；能夠設置與控製模塊腳有關的各種常見故障；
⑦可根據設備使用要求調整故障設置點的數量和類型；
⑧安裝有RJ45網絡接口，備有RS-232串行口，可用網線與其它設備的故障設置裝置組成一個網絡，通過主控計算機控製每一台設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
2）帶網絡型智能化故障診斷和考核平台接口，與網絡型智能化故障設置和考核係統對接後可實現以下功能：
①可編輯試題及答案、試題存盤、導入試題，每道試題包括的信息：試題序號、試題描述、答案、是否要求答題限時、限時時間、答案輸入次數限製；
②可對班級每個學生的考試成績進行統計，形成班級成績報表(學生姓名、報考級別、考試成績)；
③可設置係統登陸密碼：新建用戶和密碼設置與更改；
④能自動收卷、自動閱卷，能對考生的考試情況和考試成績進行統計，幫助教師準確、全麵地了解學生對各課程內容的掌握情況。
二、汽車發動機實訓設備
汽車發動機實訓設備滿足電控發動機調試、運行、檢測等全過程需要,直觀反映各種故障設置時對發動機性能的影響,可使學生掌握汽車各係統的結構、工作原理、性能特點、技術狀態等，能檢測與維修汽車常見故障。設備通過調試、運行、檢測全麵係統展示控製係統的工作原理。汽車發動機實訓設備通過智能故障的設置和檢測使教師更有效的實現教學功能,更形象地滿足學生實際的教學操作需要。

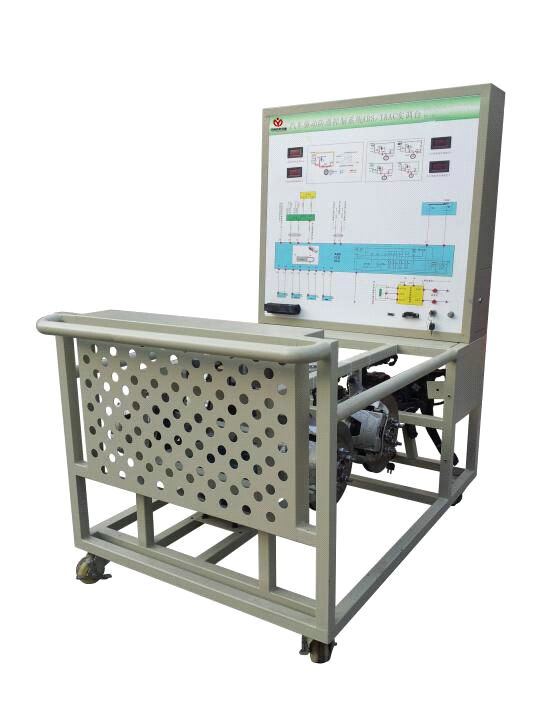

一） 汽車ABS製動係統實訓台
A、產品簡介
該設備采用全新大眾帕薩特B5汽車ABS製動係統為基礎，配有ABS係統工作原理圖，真實展示緊急製動時ABS係統工作過程。
滿足對ABS製動係統的結構組成、動作演示等教學功能。
適合於汽車ABS製動係統理論教學和檢測與維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
B、功能特點
1.真實的汽車ABS製動係統實物為基礎，完整展示ABS製動係統的組成結構。
2.由三相異步電動機帶動前後軸轉動，模擬汽車行駛。緊急踩下製動踏板時，ABS係統開始工作，前後製動盤保持微量轉動，製動踏板上可感覺不斷彈腳，真實演示汽車ABS係統的工作過程。
3.實訓台麵板上繪有彩色UV平板噴繪電路圖和液壓管路圖，學員可直觀對照電路圖和ABS製動係統實物，認識和分析控製係統的工作原理。
4.實訓台麵板上安裝有檢測端子，可直接在麵板上檢測各傳感器、控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓台安裝有壓力表，可實時顯示製動總泵和四個製動分泵的液壓變化。
6.實訓台麵板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控係統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
7.設備麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
8.采用電磁多片式離合器連接製動盤與電機輸出軸、可實現各車輪製動差速。
C、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
驅動電源：三相四線(三相五線 380V±10% 50Hz)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃-+50℃
主油道壓力表：0-250kg/psi
製動分泵壓力表：0-100kg/psi
變頻器：
功率：4KW/5.5KW
輸入：AC 3PH 380V±15% 50/60Hz
輸出：9A/13A AC 3PH 0-380V 0-400Hz
三相異步電動機：
電壓：AC 220V/380V 50Hz
電流：11.8A/6.8A
功率：3KW
轉速：1420r/min
真空泵：
電壓：AC 220V 50Hz
功率：370W
抽氣速率：48L/min
極限壓力：6.7×10-2Pa
轉速：1400r/min
進氣口徑：Ø8
用油量：1L
噪聲：≤68
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；
