觸摸延時開關控製電路的實驗說明

一、實驗目的：
   1、了解白熾燈的特點及使用
   2、了解觸摸開關的原理
   3、掌握觸摸開關的接線及使用方法
   4、學會漏電開關和熔斷器等器件和布線接線
二、原理說明：
   1、通用電工實訓考核櫃低壓漏電保護器
    低壓漏電保護器（漏電斷路器或觸電保護開關）是一種行之有效的防止低壓觸電的保護設備。如果在低壓網絡中發生觸電事故或絕緣損壞漏電，它會立即發出警報信號或切斷電源，使人身和設備得到保護，起到這種保護作用的設備稱為低壓漏電保護器。據統計，某城市普遍安裝漏電保護器後，同一時間觸電傷亡人數，減少了2/3。可見，安全技術保護措施的作用不可忽視。
    漏電保護器有電壓型和電流型兩種，其工作原理有共同性．
    由於電壓型漏電保護開關安裝較複雜，目前，使用廣泛的是電流型保護開關。它不僅能防止人觸電而且能防止漏電造成火災，既可用於中性點接地係統也可用於中性點不接地係統，既可單獨使用也可與保護接地，保護接零共同使用，而且安裝方便，值得大力推廣。
    典型的電流型漏電保護開關工作原理：當電器正常工作時，流經零序互感器地電流大小相等，方向相反，檢測輸出為零，開關閉合電路正常工作。
    當電器發生漏電時，漏電流不通過零線，零序互感器檢測到不平衡電流並達到一定數值時，通過放大器輸出信號將開關切斷。
    1-1．漏電保護器的選用
    應根據使用目的地、安裝場所、電壓等級、被保護回路泄漏電流以及用電設備地接地電阻數值等因素來確定，常用的選擇方法有以下三個方麵：
    1)根據使用目的來選擇。例如直接觸電保護是防止人體直接觸及電氣設備地帶電導體而造成的觸電傷亡事故。
    2)根據工作電壓和使用場所來選擇。例如在潮濕場所、建築工地以及可能受到雨淋或充滿水蒸氣的地方由於這些場所觸電危險大，所以適宜裝動作電流較小（15mA）並能在0.1S內動作的漏電保護器。
    3)根據電路和用電設備的正常泄漏電流來選擇。任何供電線路和用電設備的絕緣電阻不可能是無窮大的，都有一定的泄漏電流存在，所以漏電保護器的動作電流不應小於正常的泄漏電流，否則就破壞了供電的可靠性。
    1-2，下列場合不宜安裝使用漏電保護器
    1)用於消防設備的電源。如火災報警器、消防警鈴、消防水泵、消防專用電梯等。
    2)用於防盜報警設備電源。
    3)公共場所及高層建築的通道照明、緊急進出口照明、應急設備電源等。
    4）無人值班或不易被人接觸的地下設備或深井電源。
    5)特殊工作環境排水設備、通風設備電源。如井下、地鐵、隧道、手術台等。
    6）其他不允許間斷停電的設備。
1-3、使用漏電保護器應注意事項
1)要正確對待人和物的關係，不要以為安裝了漏電保護器，就麻痹大意。認真搞好安全用電的宣傳、教育工作，才是搞好安全用電的積極措施。
    2）漏電保護器是當發生人體單相觸電事故時，才起保護作用。如果人體對地絕緣，隻觸及兩根相線或一相一零時，漏電保護器不動作。
    3)漏電保護器後麵的線路是對地絕緣的，如果對地絕緣損壞，漏電超過15mA時，漏電保護器也會動作切斷電源。所以要求對地絕緣必須良好，否則將經常發生誤動作。
    4)漏電保護器動作後，應立即查明動作原因。待事故排除後，才能恢複送電。
 2、初級電工電拖實訓考核裝置熔斷器
    熔斷器是一種保護電器，當電流超過規定值並經過足夠長的時間後，使熔體熔化，斷開所接人的電路，對電路和設備起短路或過載保護作用。
    2-1、熔斷器按其結構型式可分為四類：
    l）有填料封閉式，如RTO型、RLl型、RSO型（快速熔斷器）。
    2) 無填料封閉式，如RM10型。
    3）半封閉插人式，如RCl A型。
    4)自複熔斷器，這是一種與斷路器串聯使用的限流元件。當有故障電流時，其熔體（金屬鈉）迅速氣化，形成約3000K, 4000K大氣壓的等離子狀態，使故障電流大大降低。當故障消除後又能自動恢複到導電狀態，可繼續使用，其額定電壓為380V（100A）。
    2-2、熔斷器的選用要點可從下麵三個方麵來考慮：
    ①根據使用場合的短路電流大小，選用不同結構形式和相應分斷能力的熔斷器。
    ②作為電動機保護用熔斷器應考慮電動機的起動電流，一般熔斷器的額定電流為電動機額定電流的2-2．5倍。
③選用RS型快速熔斷器對矽半導體器件作保護時，一般熔斷器的額定電流為器件額定電流的1 ．57倍，在電氣傳動係統中取0．8一1倍。
本實驗用漏電開關和熔斷器組成220V電源輸出，如下圖： 3、通用電工實訓考核櫃白熾燈
白熾燈是利用電流在燈絲電阻上的熱效應，使燈絲溫度上升到白熾溫度而發光的。白熾燈有螺口燈頭和插口燈頭兩種。
白熾燈的主要工作部分是燈絲，燈絲用熔點溫度高和不易蒸發的鎢製成。40W及以下的燈泡內部抽成真空，40W及以上的燈泡內部抽成真空後又充有少量氬氣或氮氣等惰性氣體，以減少鎢絲揮發，延長燈絲使用壽命。白熾燈發光效率低，大部分電能轉化成熱能，隻有百分之十左右轉換成光能。
4、觸摸開關
觸摸開關為人體感應開關，具有節能，壽命長、無觸電、無火花、無汙染、抗幹擾強、安全等特點。適用於樓道、家庭涼台、地下室等自動關燈的場所。
開關采用發光指示，有足夠的亮度以方便夜間尋找開關的位置。人體一接觸開關金屬麵板，開關及通，經過一段時間後關斷。
開關采用電燈直流工作方式，完全避免了普通機械式開關開啟時220v高壓對電燈的衝擊，從而大大延長了電燈的使用壽命。

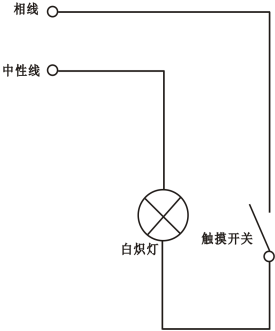

5、實驗原理圖 三、實驗器件

序號	名  稱	器 件 標 號	數 量	備 注
1	220V電源	漏電斷路器、熔斷器	1
2	白熾燈	白熾燈1	1
3	觸摸開關	觸摸開關	1
4	電線		若幹

四、實驗內容
1、根據原理圖畫出接線圖。
2、根據原理圖和接線圖在實訓櫃內布線接線。
3、故障排除。
五、實驗方法
1、熟悉實驗裝置的結構及原理。
2、設計畫出跟原理圖對應得布置圖。
3、找出實驗用的元器件，熟悉其結構和原理。
4、用萬用表檢測其好壞。
5、進行接線。
6、用萬用表檢查接線是否正確。
7、申請通電檢驗。
8、分析測試結果。
六、實驗注意事項
1、接線時必須斷開電源。
2、相線必須接進開關。
七、思考題
1、白熾燈常用於什麽場合？
2、觸摸開關有什麽特點？應適用於什麽場合？
3、試述漏電保護器的作用及原理。
4、試述熔斷器的作用及原理。
