純電動汽車動力係統結構認識與係統演示

一、 新能源電機性能實驗台實驗目的
1. 正確認識 純電動汽車動力係統的作用
2. 了解純電動汽車動力係統的結構
3. 對純電動汽車動力係統觀摩與體驗，觀察其結構，分析其工作原理，熟悉其部件。
4. 對純電動汽車動力係統有一個初步的認識。
二、電動汽車電機性能實驗台實驗原理及說明

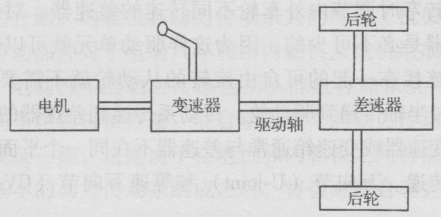

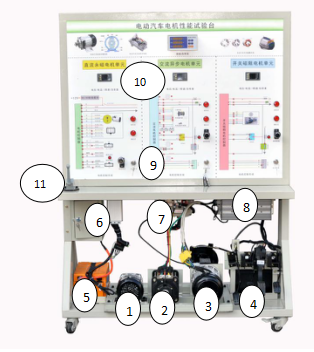

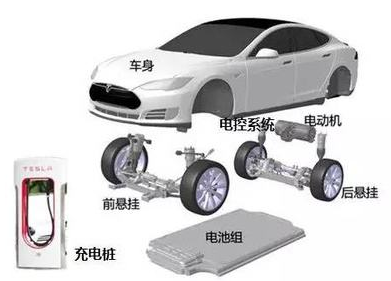

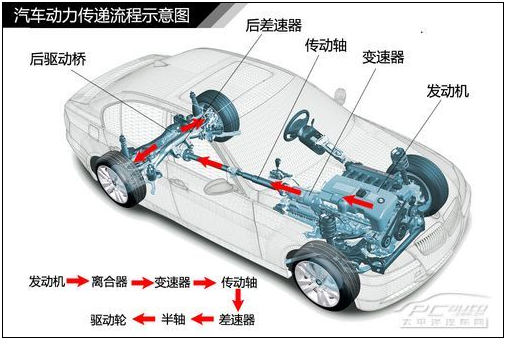

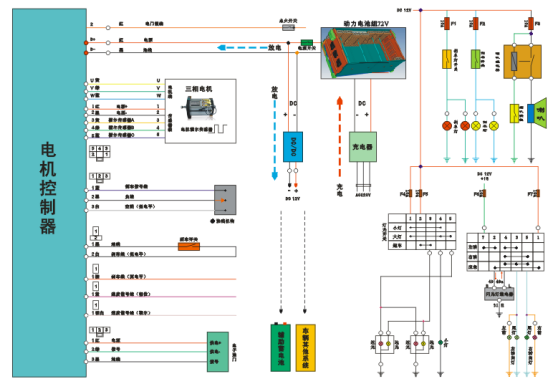

1．汽車動力傳動係統，工作原理示意圖如圖1所示。  2. 純電動汽車動力係統，工作原理示意圖如圖2所示。  3. 新能源汽車電機布置，如圖3所示。 4. 實訓台電機控製器等布置，如圖4所示。 1-直流永磁電機;2-交流異步電機；3-開關磁阻電機；4-電池組；5-電池組；6-直流永磁電機控製器；7-交流異步電機控製器；8-開關磁阻電機控製器；9-原理麵板；10-電壓電流表、轉速表、扭矩表、功率表；11-電源總開關； 5. 通電演示有關操作說明
5.1路麵行駛工況
（1）閉合電源總開關如圖5所示，打開點火開關到ON檔位置；  （2）換擋操縱機構手柄置於“前進/或者倒車”檔，右腳輕踩電子加速踏板，車輛開始行駛；
（3）如果需要製動，右腳踩製動踏板，完成製動；
（4）如果需要加速，右腳均（jun1）勻用力，逐漸踩下電子加速踏板，車輛開始加速；如果保持勻速行駛，電子加速踏板保持在某一開度即可；
（5）本設備無離合踏板，行駛過程中，踏下刹車後換檔即可；但不能在前進檔行駛中沒停止就換倒檔！
（6）如果需要倒車，先將換擋操縱機構手柄打到空檔，待車輛停穩後再將換擋操縱機構手柄打到“倒”檔，完成倒車；
（7）使用完畢後，關閉點火開關，斷開電源開關。
5.2運行檢測工況
（1）換擋操縱機構手柄置於“前進/或者倒車”檔，右腳輕踩電子加速踏板，車輛前輪開始運轉；
（2）如果需要製動，右腳踩製動踏板，完成製動；
（3）如果需要加速，右腳均勻用力，逐漸踩下電子加速踏板，車輛前輪開始加速；如果保持勻速行駛，電子加速踏板保持在某一開度即可；
（4）本設備無離合踏板，行駛過程中，踏下刹車後換檔即可；但不能在前進檔行駛中沒停止就換倒檔！
（5）如果需要倒車，先將換擋操縱機構手柄打到空檔，待車輛停穩後再將換擋操縱機構手柄打到“倒”檔，完成倒車/前輪運轉；
（6）如果需要檢測動態等數據，直接從麵板上的檢測端子進行檢測，如圖6所示； （9）使用完畢後，關閉點火開關，斷開電源開關。
三、新能源汽車實驗儀器
實驗儀器,包括儀器設備條件、物質條件、相關文獻資料等。

序號	名稱	數量	主要用途
1	新能源汽車驅動係統結構與性能實驗台
2	汽車電工絕緣工具組
3	高壓萬用表
4	絕緣手套

(一）純電動汽車動力係統認識
1.觀摩新能源汽車驅動係統結構與性能實驗台，識別各部件。
2.觀摩新能源汽車驅動係統結構與性能實驗台，識別驅動電機與控製器。
3.識別電機控製器與各部件各引線功能。
(二）純電動汽車動力係統演示體驗
2.1行駛工況
（1）閉合電源總開關，打開點火開關到ON檔位置；
（2）換擋操縱機構手柄置於“前進/或者倒車”檔，右腳輕踩電子加速踏板，車輛開始行駛；
（3）如果需要製動，右腳踩製動踏板，完成製動；
（4）如果需要加速，右腳均勻用力，逐漸踩下電子加速踏板，車輛開始加速；如果保持勻速行駛，電子加速踏板保持在某一開度即可；
（5）本設備無離合踏板，行駛過程中，踏下刹車後換檔即可；但不能在前進檔行駛中沒停止就換倒檔！
（6）如果需要倒車，先將換擋操縱機構手柄打到空檔，待車輛停穩後再將換擋操縱機構手柄打到“倒”檔，完成倒車；
（7）使用完畢後，關閉點火開關，斷開電源開關。
2.2檢測工況
（1）換擋操縱機構手柄置於“前進/或者倒車”檔，右腳輕踩電子加速踏板，車輛前輪開始運轉；
（2）如果需要製動，右腳踩製動踏板，完成製動；
（3）如果需要加速，右腳均勻用力，逐漸踩下電子加速踏板，車輛前輪開始加速；如果保持勻速行駛，電子加速踏板保持在某一開度即可；
（4）本設備無離合踏板，行駛過程中，踏下刹車後換檔即可；但不能在前進檔行駛中沒停止就換倒檔！
（5）如果需要倒車，先將換擋操縱機構手柄打到空檔，待車輛停穩後再將換擋操縱機構手柄打到“倒”檔，完成倒車/前輪運轉；
（6）如果需要檢測動態等數據，直接從麵板上的檢測端子進行檢測。
（7）使用完畢後，關閉點火開關，斷開電源開關。
五、 實驗報告
1.電機控製器安裝在什麽地方？起了什麽作用呢？
2.電子油門起了什麽作用？
3.刹車開關起了什麽作用？
4.簡述純電動汽車動力係統包括那些器件？
六、 預習與思考題
1.純電動汽車組成結構與工作原理
七、 參考資料

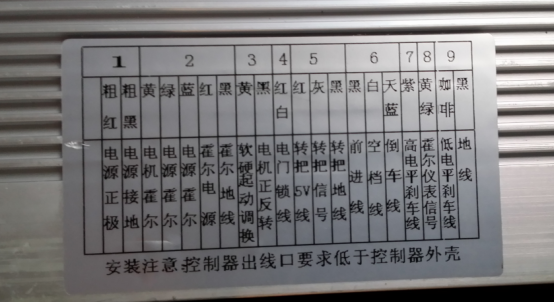

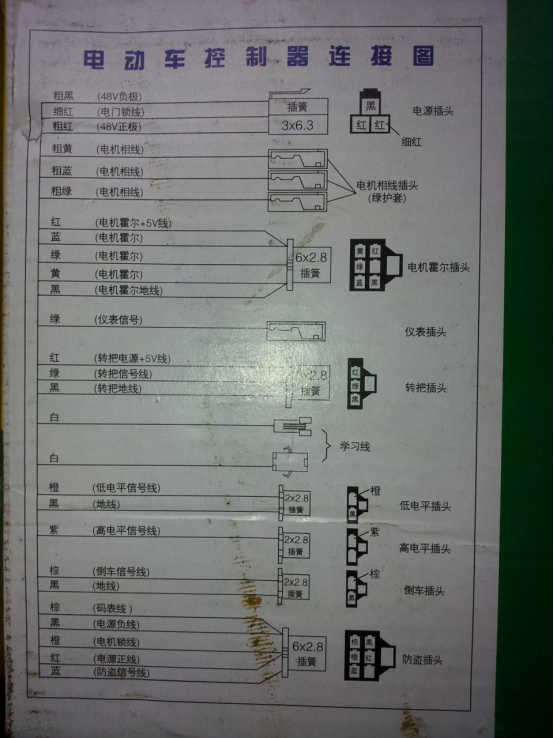

控製器線路 (型號個別有區別，實際接線說明見 控製背麵的說明） 電動車控製器說明及電動車控製器接線圖
無刷電動車控製器接線說明
1.電源輸入
粗紅色線為電源正端     黑色線為電源負端     細橙色線為電門鎖
2.電機相位（u、v、w輸出）
粗黃色線為U          粗綠色線為V        粗藍色線為W
3.轉把信號輸入
細紅色線為+5V電源     細綠色為手柄信號輸入 細黑色線為接地線
4.電機霍耳（A、B、C輸入）
細紅色線為+5V電源 細黑色線為接地線
細黃色線為 A           細綠色線為 B           細藍色線為 C
5.刹車（柔性EABS+機械刹）
細黃色線為柔性EABS； 細藍色線為機械刹（高電平刹車：+12V）
細黑色線為接地線（低電平刹車）
6.傳感器
細紅色線為+5V電源     細黑色線為接地線 細綠色線為傳感器信號輸入
7.儀表（轉速）：細紫色線
8.巡航：細棕色線
9.限速：細灰色線
10.自動識別開關線：細黃色線
