電動車相關傳感器與開關實驗解析

產品簡介

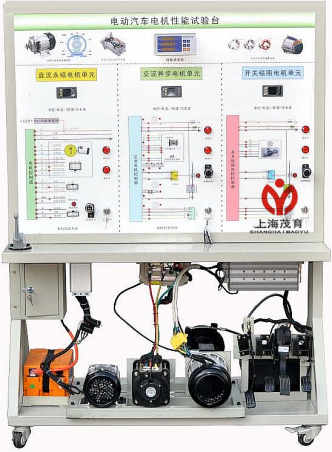

純電動汽車電機性能實驗台由實訓台架、新能源汽車電池組、三種新能源汽車常用電機（直流永磁、交流異步、開關磁阻）、三種新能源汽車配套電機控製器、加速踏板、檔位器、數顯電壓電流表、轉速表、扭矩表、功率表、台式機電腦(外配套)等模塊組成。

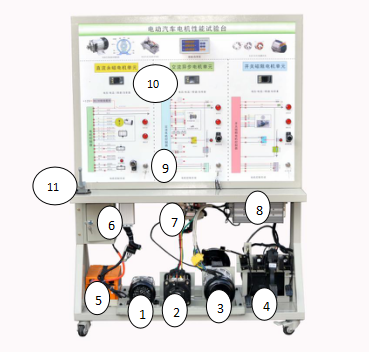

純電動汽車電機性能實驗台部件說明：1-直流永磁電機;2-交流異步電機；3-開關磁阻電機；4-電池組；5-電池組；6-直流永磁電機控製器；7-交流異步電機控製器；8-開關磁阻電機控製器；9-原理麵板；10-電壓電流表、轉速表、扭矩表、功率表；11-電源總開關；

1、電子油門（轉把）傳感器

(電子油門)電動車轉把的轉動較度範圍在0—30度製之間。

轉把與閘把的信號特征：

轉把的形式、信號特征及其信號改製

電動車的轉把有3根引線：分別是電源（細紅 +5V），地線（細黑），轉把調速信號線（線形連續變化信號細綠）。

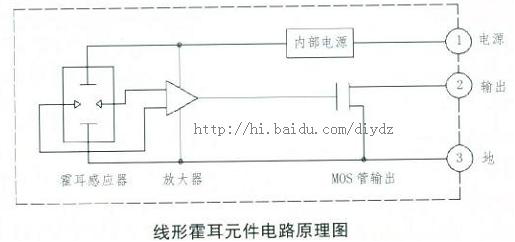

電動車上使用的轉把有光電轉把和霍耳轉把兩種，目前采用霍耳轉把的電動車占絕大多數。霍耳轉把的內部電路如圖：

2、電動車刹把（刹車開關信號）

轉把信號是電動車電機旋轉的驅動信號，刹信號是電機停止轉動的製動信號。電動車標準要求電動車在刹車製動時，控製器應能自動切斷對電機的供電。因此電動車閘把上應該有閘把位置傳感元件，在有捏刹車把動作時，將刹車信號傳給控製器，控製器接受到刹車信號後，立即停止對電機的供電。

3、電動車檔位開關（前進檔/倒車檔開關信號）

給電機控製器提供:前進檔/倒車檔開關信號.

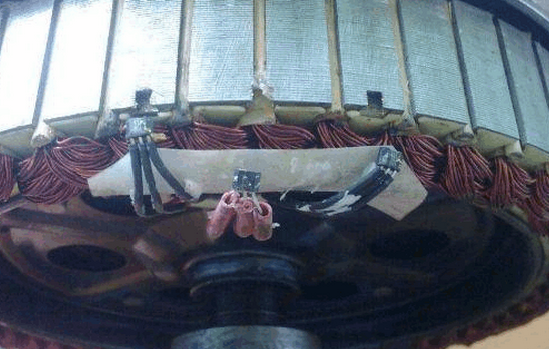

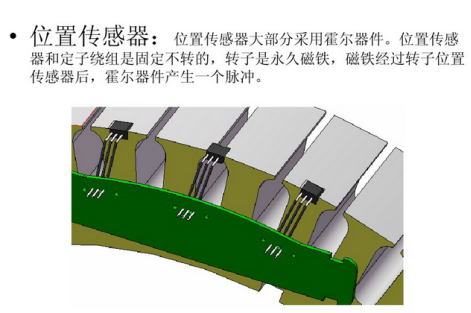

4、電動車霍爾傳感器（位置信號）
