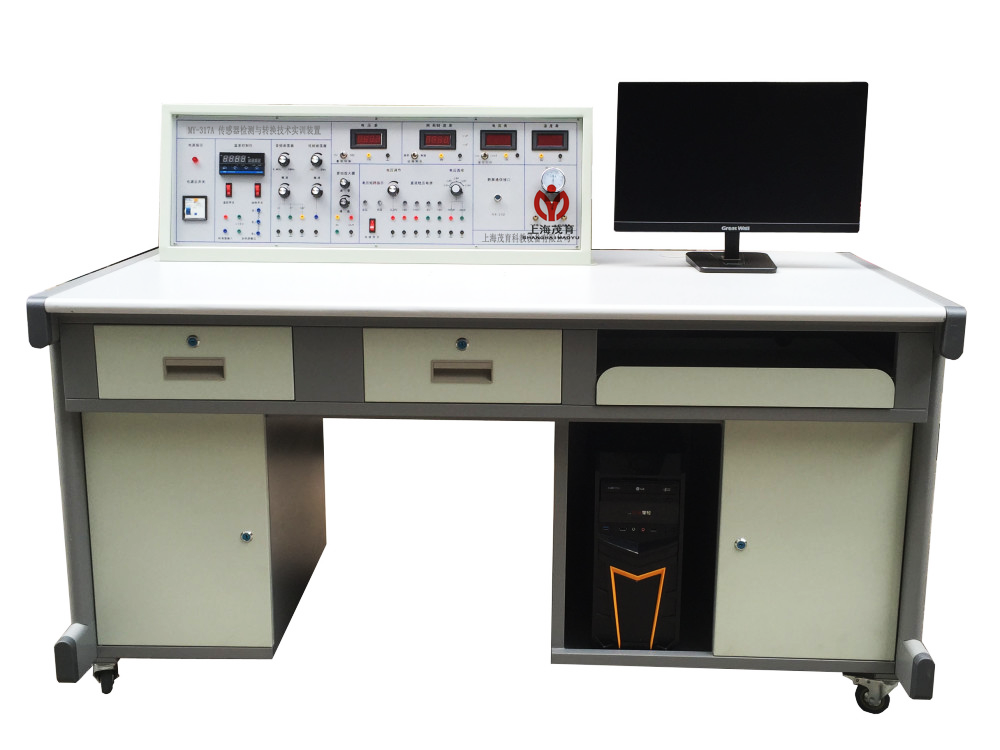

傳感器技術實訓裝置-差動變壓器的特性實驗

二、傳感器技術實訓裝置性能參數：

1、實訓台提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。

2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。

3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓範圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）

4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。

5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。

6、數字式頻率/轉速表：由四隻數碼管，2隻發光管組成，輸入阻抗100KΩ，精度1%。

      頻率測量範圍1-9999 Hz，轉速測量範圍1-9999Pem。

7、溫度表：0-150℃度，精度1%。

8、高精度溫度控製調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。

9、機械式壓力表：0-40Kpa，精度2%。

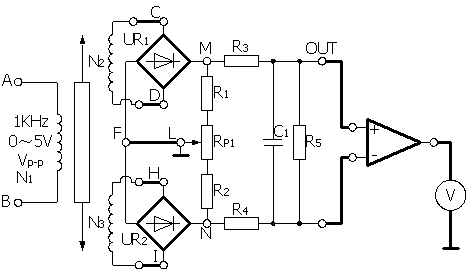

圖11-1 差動變壓器實驗電路圖

傳感器的兩個次級線圈(N₂、N₃)電壓分別經UR₁、UR₂兩組橋式整流電路變換為直流電壓，然後相減，經過差動放大器放大後，由電壓表顯示出來。R₁、R₂為兩橋臂電阻，RP₁為調零電位器，R₃、R₄、C₁組成濾波電路，R₅為負載電阻，采用這種差動整流電路可以減少零點殘餘電壓。
六、實驗步驟
1、固定好位移台架，將電感式傳感器置於位移台架上。調節測微器使其指示15mm左右，將測微器裝入台架上部的開口處，再將測微器的測杆與電感式傳感器的可動鐵芯旋緊。然後調節兩個滾花螺母，使可動鐵芯上的刻線與傳感器相平，注意要使鐵芯能在傳感器中輕鬆滑動，再將兩個滾花螺母旋緊。
2、差動放大器調零（參見實驗一）。
3、按圖11-1將信號源的兩輸出端A、B接到傳感器的初級線圈N₁上，傳感器次級線圈N₂、N₃分別接到轉換電路板的C、D與H、I上，並將F與L用導線連接，將差動放大器與數字電壓表連接好。這樣構成差動變壓器實驗電路。
4、接通電源，調節信號源輸出幅度電位器RP₁到較大位置，平衡電位器RP₂處於中間位置，調節測微器使輸出電壓接近零，然後上移或下移測微器1mm，調節差動放大器增益使輸出電壓的值為300mV左右，再回調測微器使輸出電壓為0mV。此為係統零位，分別上旋和下旋測微器，每次0.5mm，上下各2.5mm，將位移量X和對應的輸出電壓U_O記入下表。

X(mm)						0
UO(mV)						0
