電子技能實訓台自動充電器的製作說明書

一、電子技能實訓台,電子技能實訓設備,電子技能實訓裝置電路原理

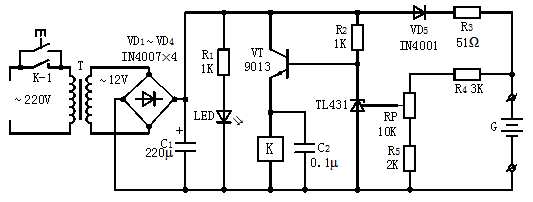

    自動充電器的電路如圖23-1所示，電路主要由TL431及外圍元件和電源電路等幾部分組成。

圖23-1  自動充電器

    將待充電池G裝入電路，按一下按鍵開關SB，220V交流電經變壓器T降壓，VD1~ VD4整流，輸出約12V直流電壓。由於此時電流G電壓較低，TL431內部驅動管截止，三極管VT基極為高電平，VT導通，繼電器K得電吸合，其常開接點K-1閉合，對電路進行自鎖。此時12V直流電經二極管VD5及電阻R3向電池G充電，同時充電指示燈LED點亮發光。改變電阻R3的阻值，可以調節電池充電電流的大小。隨著充電不斷進行，電池兩端電壓不斷上升，TL431的基準電壓端電位也隨之上升，當升至2.5V時，內部驅動管導通，將三極管VT的基極鉗位在低電平，VT截止，繼電器K失電釋放，接點K-1跳開，切斷整個電路的電源，LED熄滅，表示充電結束。若要改變電池組G所充的額定電壓的大小，隻需調整電位器RP的阻值。

二、電子技能實訓台,電子技能實訓設備,電子技能實訓裝置元器件選擇與製作

    精密穩壓集成電路可采用TL431係列中任何一種型號。VD1~ VD5均可用IN4001型矽整流二極管。VT可用9013型等矽NPN三極管，要求β≥100。LED為普通紅色發光二極管。

    RP可用WH5小型合成碳膜電位器，R3采用RJ-2W型金屬膜電阻器，其餘電阻均采用RTX-1/8W碳阻。C1用CD11-25V型電解電容器，C2用於消振和吸收繼電器線包的感生電動勢，可用CT4獨石電容器。SB為小型無鎖輕觸按鍵開關。K為JZC-22F、DC12V小型中功率電磁繼電器。T采用220V/12V變壓器（實訓台上已具備）。

三、電子技能實訓台,電子技能實訓設備,電子技能實訓裝置實訓步驟

1、根據配置的電路板和元器件裝搭電路，注意焊接時，繼電器要與線路板貼緊，元器件插裝規劃、平整、焊點光滑。

2、通過測試、記錄各功能部位隨電池G電壓升高時的電量變化情況，自製表格記錄之。

3、因用到～220V電壓，注意人身安全。
