太陽能電池光伏係統直接負載特性實驗說明

一、太陽能電池光伏係統實訓裝置,太陽能電池光伏係統實訓台實驗目的：
了解太陽能電池板的電壓輸出特性。

序號	名      稱	備      注

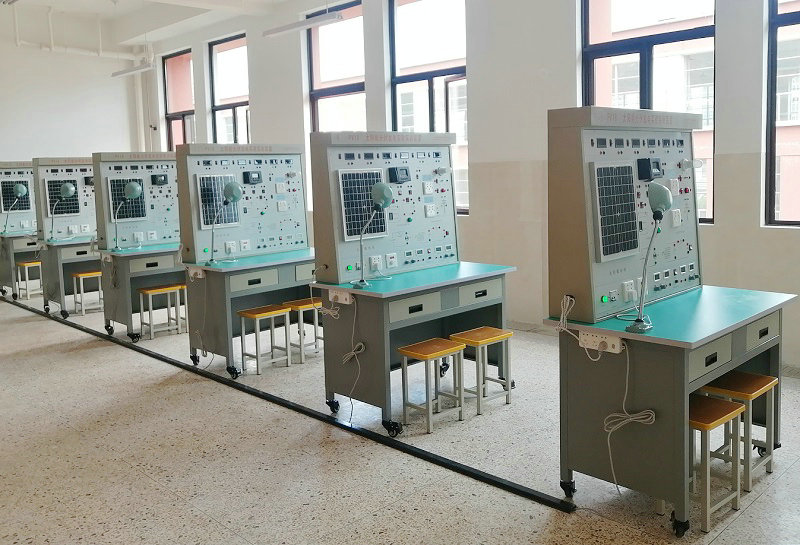

1	MY-PV18 太陽能光伏發電係統實驗實訓裝置
2	萬用表	自備
3	可調負載（可變電阻器）	與太陽能輸出電壓等級相匹配，自備

三、太陽能電池光伏係統實訓裝置,太陽能電池光伏係統實訓台實驗原理：
太陽能電池板對於不同的負載呈現出不同的外特性。
蓄電池是獨立型太陽能發電係統、防火型係統和聯係型係統不可缺少的儲能部件。其主要功能是當日照量減少或夜間不發電時補充負荷要求的功率。此外，防火型係統在交流停電時將獨立發揮作用。一般係統中當太陽能發電功率急劇下降時，蓄電池起到緩衝作用，保證電壓的穩定。

太陽能發電係統對蓄電池的選擇是從電氣性能、價格、尺寸、重量、使用壽命、維護方便、安全可靠、充放電性能等諸多方麵加以綜合評估。目前應用最為廣範的還是鉛蓄電池。鉛蓄電池的品種和特征風表1.
防火型係統和大廈建築多用密封型鉛蓄電池，因為它的壽命較長，其中金屬外殼鉛蓄電池其壽命可達10～14年。各種鉛蓄電池的期望壽命特性曲線見圖1.
表1鉛蓄電池的品種和特征

種類	形式		壽命（在25℃條件下浮充電）	容量範圍（Ah）	補充液體	用途	應用係統舉例	壽命）在25℃條件反複充電）（h）
密封型	密封型鉛蓄電池	MSE型	7～9年	50～300	無須任何維護	聯係型	大廈住宅等建築物防火型交通指示燈	放電深度為50%時為1000
		長壽命型	12～15年	15～300
	同上（小型）	標準型	3～5年	0.7～144		獨立型	同上（小型設備）	放電深度為50%時為500～700
		長壽命型	5～6年	50～130
金屬外殼型	太陽能發電專用	標準	—	50～300	需要	獨立電源用	大型通訊設備	放電深度為50%時為1000
其它	汽車用鉛蓄電池	—	4～5年	21～760	需要	聯係型獨立型	公園燈路燈	放電深度為50%時為300

放電深度（%）

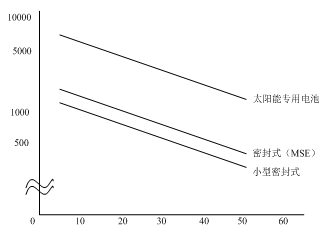

各種鉛蓄電池的期望壽命特性
圖1
蓄電池組容量計算
蓄電池的儲能作用對保護連續供電是十分重要的。在一年內，光伏方陣發電量在各個月份有很大差別，方陣的發電量不能滿足用電需要的月份，要靠蓄電池的電能給予補給：在超過用電需要月份，靠蓄電池將多餘的電能存儲起來，所以方陣發電量的不足和過剩值，是確定蓄電池容量的依據之一。同樣，連續陰雨天期間的負載用電量也必須從蓄電池取得。所以在這期間的耗電量也是確定蓄電池容量的因數之一。
因此，蓄電池的容量計算公式為：
Bc=KQ_LN_LT_O/Cc(Ah)
式中：K為安全係數，取1.1～1.4；Q_L為負載日平均耗電量，即等於工作電流乘以日工作小時數；N_L為最長連續陰雨天數；T_O為溫度修正係數，一般在0℃以上取1，-10℃以上取1.1，-10℃以下取1.2；Cc為蓄電池放電深度，一般鉛蓄電池取0.75，堿性鎳鎘蓄電池取0.85。
太陽能電池陣列設計
太陽能組件串聯數Ns
將太陽能電池組件按一定數目串聯起來，就要以獲得所需要的工作電壓。另外，太陽能電池方陣對蓄電池充電時，太陽能電池組件的串聯數必須適當。如果串聯數太少，串聯電壓低於蓄電池浮充電壓，方陣就不能對蓄電池充電。當串聯組件的輸出電壓遠高於浮充電壓時，充電電流也不會有明顯的增加。因此，隻有當太陽能電池組件的串聯電壓等於合適的浮充電壓時，才能達到最佳的充電狀態。
計算方法如下：
Ns=U_R/U_DC=（Uf+UD+Uc）/U_DC
式中：U_R為太陽能電池方陣輸出最小電壓；U_DC為太陽能電池組件的最佳工作電壓；Uf為蓄電池充電壓；U_D為二極管壓降，一般取0.7V；Uc為其他因數引起的壓降。
蓄電池的浮充電和所選的蓄電池參數有關，應等於在最低溫度下所選蓄電池單體的最大工作電壓乘以串聯的電池數。
太陽能電池組件並聯數量NP
在確定這個問題之前，先確定其相關的計算方法。
1.將太陽能電池方陣安裝地點的太陽能日輻射景H，轉換成在標準光強下的平均日輻射時數H（日照射量見表2）：
H=H₁×2.778/10000（h）
式中：2.778/10000為將日輻射量換算為標準光強（1000W/m²）下的平均日輻射時數的係數。
2.太陽能電池組件日發電量Q_P：
Q_P=I_OCHK_OPC₇（Ah）
式中：I_OC為太陽能電池組件最佳工作電流，K_OP為斜麵修正係數（日照射量見表）；C₇為修正係數，主要為組合、衰減、灰塵、充電效率等的損失，一般取0.8.
兩組最長連續陰雨天之間的最短間隔天數Nw（一般取Nw=30天）。
主要考慮要在此時間內將虧損的蓄電池電量補充起來，需要補充的蓄電池電池容量為：
Bcb=KQ_LN_L(Ah)
Q_L=P/V_L×N
太陽能電池組件並聯數NP計算方法：
N_P=（Bcb+N_WQ_L）/（Q_PN_D）
表達式意為：並聯所用太陽能電池組件數是在連續陰雨天之間的最短間隔天數內所發電量，不僅供負載耗電使用，還需補足蓄電池在最長連續陰雨天內所虧損電量。
太陽能電池方陣的功率計算：
根據太陽能電池組件的串聯數，即可以得出所需要太陽能電池方陣的功率
P=P_ON_SN_P（W）
式中：P_O為太陽能電池組件的額定功率。
表2 我國主要城市的輻射參數表

城市	緯度	日輻射量H1	最佳傾角op	斜麵日輻射量	修正係數Kop
哈爾濱	45.68	12703	+3	15838	1.140
長春	43.90	13572	+1	17127	1.1548
沈陽	41.77	13793	+1	16563	1.0671
北京	39.8	15261	+4	18035	1.0976
天津	39.10	14356	+5	16722	1.0692
呼和浩特	40.78	16574	+3	20075	1.1468
太原	37.78	15061	+5	17394	1.1005
烏魯木齊	43.78	14464	+12	16594	1.0092
西寧	36.78	16777	+1	19617	1.136
蘭州	36.05	14966	+8	15842	0.9489
銀川	38.48	16553	+2	19615	1.1559
西安	34.30	12781	+14	12952	0.9275
上海	31.17	12760	+3	13691	0.990
南京	32.00	13099	+5	14207	1.0249
合肥	31.85	12525	+9	13299	0.9988
杭州	30.232	11668	+3	13272	0.9362
南昌	28.67	13094	+2	13714	0.8640
福州	26.08	12001	+4	12451	0.88978
濟南	36.68	14043	+6	15994	1.0630
鄭州	34.72	13332	+7	14558	1.0476
武漢	30.63	13201	+7	13707	0.9036
長沙	28.20	11377	+6	11589	0.8028
廣州	23.13	12110	-7	12702	0.8850
海口	20.03	13835	+12	13510	0.8761
南寧	22.82	12515	+5	12734	0.8231
成都	30.67	10392	+2	10304	0.7553
貴陽	26.58	10327	+8	10235	0.8135
昆明	25.02	14194	-8	15333	0.9216
拉薩	29.70	21301	-8	24151	1.0964

實際運用中，光伏電池常常是與蓄電池混合供電的。這個溫和供電係統可等效為一個光伏電池帶負載，帶偏壓的電路，其等效電路的負載特性曲線如圖2～4所示：

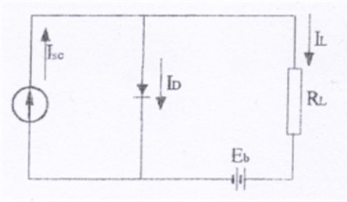

圖2 光伏電池有負載、有偏壓時的等效電路

圖3 光伏電池有負載、有偏壓的伏安特性        圖4光伏電池有負載、有偏壓的蓄電池充滿電伏安特性
四、實驗步驟：
    1.在麵板上的太陽能光伏實驗區按實驗需求把電壓表、電流表按圖示連接。
連接過程中，注意“正”“負”極。
2.接通“總開關”，此時“總開關”指示燈亮，將設備正在測試相對應的儀表開關拔至“開”的位置，直流電壓表和直流電流表均通電工作，然後直流電壓表的示值就是太陽能電池板的開路電壓，記錄些電壓。
    3.將係統帶的直流風機或LED照明燈接至輸出測試孔上並打開輸出開關（注意正負極不要接反），觀察並記錄直流電壓表和直流電流表的示值。
    4.依據太陽能電池板的充電電壓，計算充滿設備蓄電池電量的時間。
    5.依據太陽能電池板的功率，按照逆變效率70%和設備負載如果連續工作一晝夜的話。計算需要多大的蓄電池容量。
    6.如果負載為12V，功率為3W，每天工作24h，最長連續陰雨天為10天，兩個最長連續陰雨天的最短間隔天數為30天，太陽能組件的標準功率為20W，工作電壓為17V，工作電流為1.8A，蓄電池的浮充電壓為14V±1V。計算需要配置的太陽能電池方陣功率以及蓄電池的容量。

編號	負載/	電壓/V	電流/A	功率/W
1
2
3
4
5
6
7
8
