一、音視頻維修技能實驗裝置,音視頻維修技能實驗設備,音視頻維修技能實訓設備產品概述:

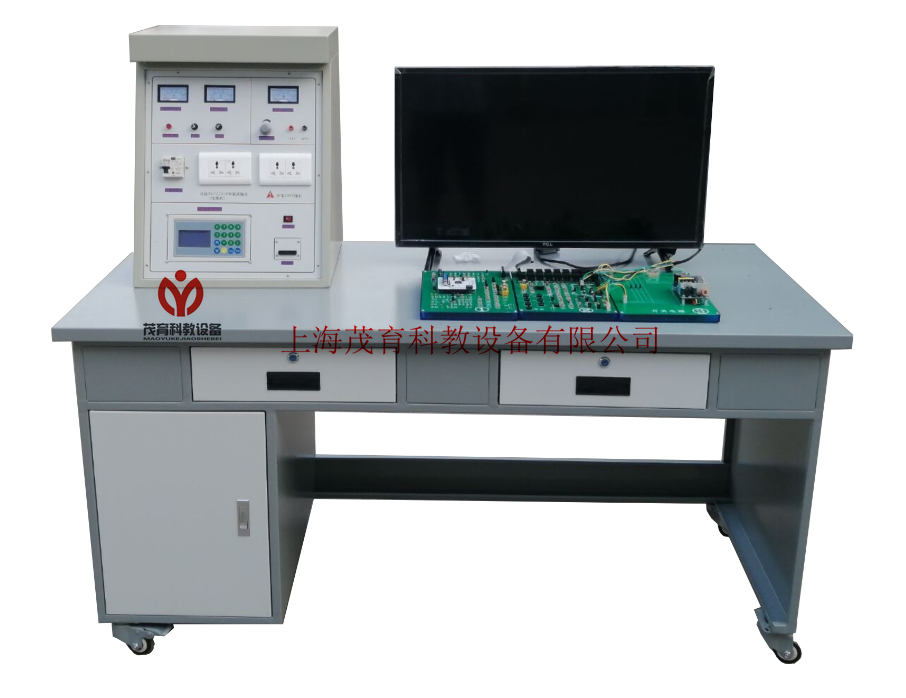

本裝置是根據中華人民共和國勞動和社會保障部發布的《"家用電子產品維修工"職業技能實訓和鑒定設備技術規範》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。

二、設備特點

1、采用200*250MM雙麵PCB電路板，將液晶電源的各個單元重新歸例在一起，將精密貼片式電阻、電容三極管，改成普通老的1/4電阻呀分立元器件，把液晶彩色電視機的整機線路板放大後按功能劃分成:主芯片單元、液晶屏單元、屏電壓單元、開關電源單元、主芯片外圍電路單元、高頻頭單元、伴音功放單元、以及外圍電路單元等，
2.可以放心地讓學生直接在上麵動手做焊接、安裝、調試等實驗的實訓板。
2、實訓板上有完整的安裝線路圖、測試點、調整點及電壓、電流顯示裝置。
3、實訓板上有可對整機電路進行實驗、實訓的智能考核裝置。
4、安全電壓：實驗台通過200W隔離變壓器與市電連接,並具有符合國家相關標準的過壓、漏電、短路、過載保護裝置。
5、配備可提供16種射頻測試信號和16種視頻測試信號的高清彩色信號發生器。

6、提供液晶電視原理圖。可以與PCB模塊上的的元件一一對應，方便理解與學習電路原理。

7、液晶屏使用96V,LED背光源並與液晶屏一體化，去除了保護電路，有利於在模擬故障時，液晶電視進入保護狀態。
8、擁有完全自主知識產權證書，研發模塊式組合、主板及電源實訓模塊本公司自己生產、實訓考核便利，創新產品、投標時要求提供專利證書.
9、PCB板上采用兼容的方式，直接在實訓模塊上動手操作、安裝、調試、焊接1/4、帖片電阻、電容實訓考核、焊接等實驗，創新產品。
10、實訓考核有30個故障點、可對整機進行實驗、實訓，創新產品。
11、電路工作原理圖、教學、學習方便，實用產品。實訓項目豐富，創新產品。
12、模塊可維修、可測量、可更換，售後服務方便主要模塊采用直插入形式，維修可直接寄回公司維修。
13、設有故障測試點及測試波形，實驗方便，創新產品。
14、提供20多種各種型號的液晶屏主板驅動程序,學習液晶電視的屏驅動程序的寫入。

三、技術參數、
1、輸入電源：單相三線製AC220V±10% 50HZ
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3、整機容量：＜300VA
4、安全保護：動作電流≤30mA、動作時間≤0.1s
5、外形尺寸：150cm×68cm×145c
四、配置及功能：
1、彩色信號發生器、
1）彩色電視信號發生器：采用大規模可編程邏輯控製器和具有像素級算法的高清晰度彩色信號源。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選擇有16頻道電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）信號製式：PAL-D/K。
2）顯示圖象共16幅 , 彩條 ,白光柵 , 紅光柵, 綠光柵, 藍光柵,黑光柵 ,12級階梯 , 十字中心及顯示幅值 , 四階棋盤 , 彩色棋盤.
2、考核實訓模塊、
元器件排列有序清楚直觀、實驗實訓考核便捷、維修方便可完成：
1）液晶電視工作原理的實驗
2）整機各電路進行實訓
3）考核故障點17個手動考核故障點、智能考核器故障設置開關有24個故障點。
4）設置有示波器信號測試方便、設有測試針測試點。
3、液晶電視機屏32寸
對比度：400：1；分辨率：1920×1080；反應時間：<16 ms；屏幕亮度：500cd/㎡；視角：178度；製式：NTSC/PAL/SECAM；信號輸入：射頻48MHz-470MH。
4、號實訓模塊
總線控製、音頻處理、功能切換、屏驅動數據信號）電腦接口、音視頻輸入接口、UBS插口、高清接口等功能、實訓模塊尺寸300mmx200塑料盒封裝，方便學生直觀察看電路原理。
5、號實訓模塊
待機開機電源控製、伴音電路、高頻頭電路，實訓模塊尺寸 300mmx200塑料盒封裝，方便學生直觀察看電路原理。
6、號實訓模塊
穩壓電源電路，實訓模塊尺寸300mmx200塑料盒封裝，方便學生直觀察看電路原理。
7、使用說明書
提供液晶電視詳細工作原理圖、電路圖與實訓裝置一對應
8、實訓考核裝置
實訓台鐵質型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌麵板。隔離交流電源：220V 50Hz（帶有過流保護）、設有兩個大抽屜，兩個櫃子用於存放工具，鐵質雙層亞光密紋噴塑藍白色結構

五、詳細實驗對應故障

1.整機不工作整流橋故障實訓考核

2.無12V整機不工作故障實訓考核

3.背光源故障實訓考核

4.侍機5V穩壓電路故障實訓考核

5.待機3.3V穩壓電路故障實訓考核

6.CPU核電源1.2V電路故障實訓考核

7.CPU供電電路1.8V故障實訓考核

8.CPU振蕩電路故障實訓考核

9.儲存器電路故障實訓考核（1）

10.儲存器電路故障實訓考核（2）

11.視頻輸入電路故障實訓考核
