供熱係統的基本原理組成及管道安裝的設計方案

供暖就是用人工方法向室內供給熱量，使室內保持一定的溫度，以創造適宜的生活條件或工作條件的技術。

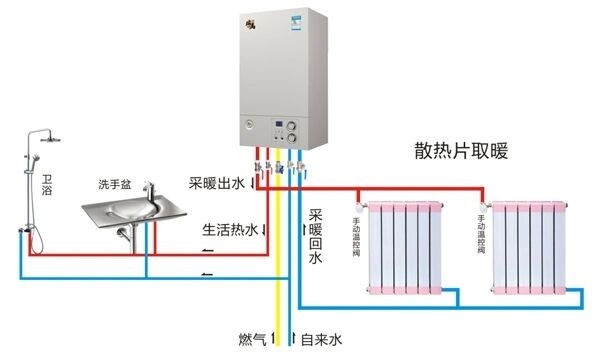

供暖係統由熱源（熱媒製備）、熱循環係統（管網或熱媒輸送）及散熱設備（熱媒利用）三個主要部分組成。
一、供熱係統的組成
供暖係統由熱源、熱媒輸送管道和散熱設備組成。
熱源：製取具有壓力、溫度等參數的蒸汽或熱水的設備。
熱媒輸送管道：把熱量從熱源輸送到熱用戶的管道係統。
散熱設備：把熱量傳送給室內空氣的設備。
二、供熱係統的基本原理

供暖係統的基本工作原理：低溫熱媒在熱源中被加熱，吸收熱量後，變為高溫熱媒（高溫水或蒸汽），經輸送管道送往室內，通過散熱設備放出熱量，使室內的溫度升高；散熱後溫度降低，變成低溫熱媒（低溫水），再通過回收管道返回熱源，進行循環使用。如此不斷循環，從而不斷將熱量從熱源送到室內，以補充室內的熱量損耗，使室內保持一定的溫度。

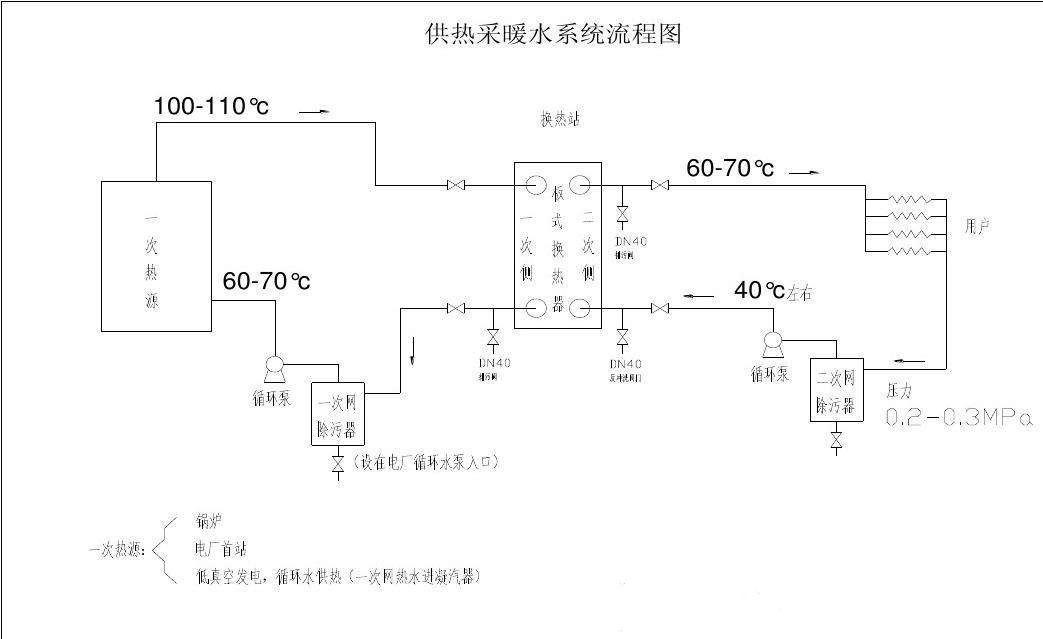

三、供熱係統的特點及工藝流程圖

水為熱媒的供暖係統的優點：其室溫比較穩定，衛生條件好；可集中調節水溫，便於根據室外溫度變化情況調節散熱量；係統使用的壽命長，一般可使用25年。
熱水為熱媒的供暖係統的缺點：采用低溫熱水作為熱媒時，管材與散熱器的耗散較多，初期投資較大；當建築物較高時，係統的靜水壓力大，散熱器容易產生超壓現象；水的熱惰性大，房間升溫、降溫速度較慢；熱水排放不徹底時，容易發生凍裂事故。
四、供熱係統管道安裝
1.首先是要先在丈量以及布置暖氣管道的路線，對於於使用中散熱方麵等情況進行配合的布置，和要便於自己在安裝以後，有助於呈現問題能夠進行檢驗，最佳是把暖氣管道安裝布置在牆角或者者窗邊。
2.在安裝的進程中，要先把散熱器固定以後，在丈量管道的尺寸。在安裝管道的時候時候，要記患上在立管的時候要對於支管平正以及準確，不能呈現錯下或者者錯上。在安裝終了以後要檢查坐標以及預留口的位置是不是正常，最佳是用尺子量1下。當全體調劑以後，進行焊牢各個固定的卡位。
3.如果為了美觀，大家在家中安裝暖氣管道的時候可以選擇用暗裝，在安裝的時候要記患上回水支管坡向立管。此外，其他層的供水支管要坡向散熱器，在坡向主管。如果散熱器支管過牆了要記患上加套管。然後在安裝閥門的時候要記患上湊近散熱器，便於拆卸以及連接。

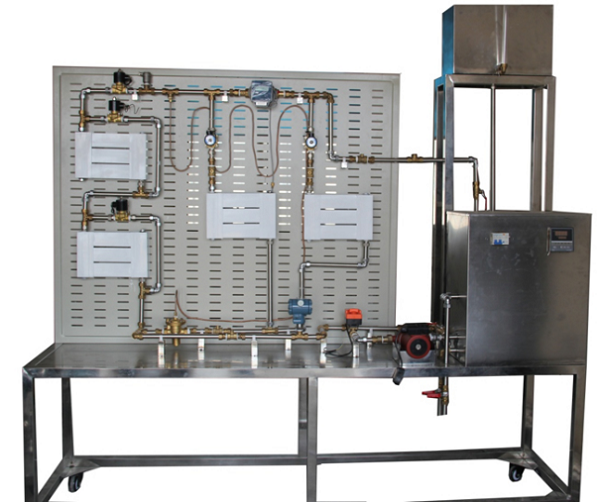

五、供熱係統管道安裝實訓的設計方案

1.特點：
1)直觀性強係統采用敞開式設計，係統管路直接展現出來，器件貼有名稱標識，學生可直觀認識各種元器件及了解整個工作流程。
2)靈活性好采用活動接頭的形式，可根據設計的需要選取不同的組合完成不同的管道連接，十分靈活方便，設備整體結構緊湊。
3)實訓性強係統是將整套工程集成在實訓平台上，供熱源、管路布局、中轉站以及用戶終端都是獨立分開，係統管路供水、回水的方向明確標識，管道的布局走向、保溫、測量等一目了然。
4)係統完整係統與實際應用的供熱係統在連接方式、熱量交換、係統控製功能等方麵完全一致。
2.技術性能：
1)輸入電源：三相四線～380V±10% 50Hz
2)工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3)係統容量：＜5kW
4)安全保護：具有電流型漏電保護、接地保護，安全符合相關國家標準
3.裝置配置：
裝置提供實訓平台、熱源、散熱器、閥門、供熱管道及附件、板式換熱器、儀表等分類器件；根據實訓要求選擇不同的器件，進行室內係統以及室外管道的安裝，室內係統的安裝主要包括有單戶式自然循環熱水供暖係統安裝、雙管上供下回式係統安裝、垂直單管順流式係統安裝等。室外管道的安裝主要包括直埋供熱管道安裝、管溝和地上敷設管道安裝、法蘭和閥門的安裝等
1)實訓台
實訓台采用不鏽鋼框架及鋼製網孔板結構，造型美觀大方，安裝器件方便，在實訓台上安裝萬向輪，方便實訓台的移動。
2)供熱係統
主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、換熱器、熱量分配表、自力式壓差控製閥、恒溫控製閥和自動排氣閥、壓力傳感器、溫度傳感器等設備組成。
4.實訓項目：
1)供熱管材、管件及附件的連接
2)供熱管道法蘭和閥門安裝
3)低溫熱水地板輻射供暖係統安裝
4)熱水集中采暖分戶熱計量係統組裝
5)供熱管道的試壓、清洗及試運行
6)供熱係統故障設置與排除
六、結語
供熱係統管道安裝全麵介紹了供熱係統工程中的安裝技術和操作工藝，采用模塊訓練的方式，是各職業院校學生實訓和技能考核的理想設備。
