三相異步電動機定子串電阻降壓啟動自動控製線路實驗說明

一、操作所需電器元件明細表見表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1	實訓屏上
FU	熔斷器		配熔體2A	3
KM1、KM2	交流接觸器		線圈AC380V	2
KT	通電延時時間繼電器	ST3PA－B	AC380V	1
FR	熱繼電器	JR16B	整定電流0.63~1A	1	整定電流0.63A
SB1、SB2	按鈕開關	LAY16	一常開一常閉自動複位	2	SB1綠色、SB2紅色
M	三相鼠籠式異步電動機		U380v(Y)IN0.53APN160W	1
R	電阻		510Ω/25W	3

二、電路圖

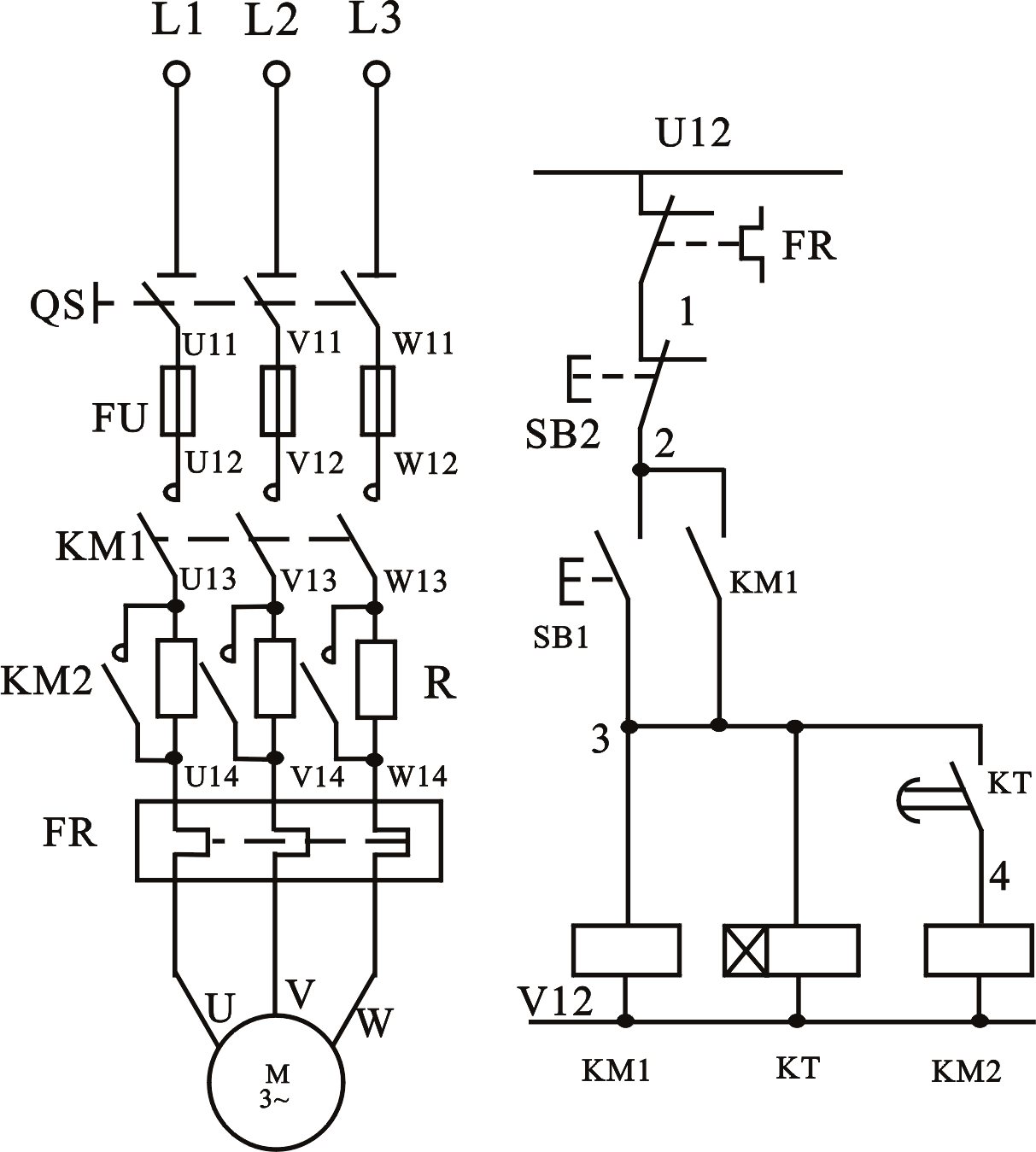

                                                                圖1
合上電源開關QS，按下起動按鈕SB1，接觸器KM1與時間繼電器KT的線圈同時通電，KM1主觸頭閉合，由於KM2線圈的回路中串有時間繼電器KT延時閉合的動合觸頭而不能吸合，這時電動機定子繞組中串有電阻R，進行降壓起動，電動機的轉速逐步升高，當時間繼電器KT達到預先整定的時間後，其延時閉合的動合觸頭閉合，KM2吸合，主觸頭閉合，將起動電阻R短接，電動機便處在額定電壓下全壓運轉，通常KT的延時時間為4~8s。
三、參考接線圖
在掛箱上分別選擇FU、KM1、KM2、FR、KT、SB1、SB2等器件。

                                        圖2（b）
四、檢測與調試
確認接線正確後，“合”QS ，按下SB1，控製線路及電機應能正常工作，若不正常工作，應斷開電源並分析排除後才能合電源重新操作。
