接觸器控製的Y-△控製電路實驗說明

一、操作所需電器元件明細表見表1

代號	名稱	型號	規格		數量	備注
QS	低壓斷路器	DZ108-20/10	脫扣器整定電流0.63-1A		1	實訓屏上
FU、FU1	熔斷器		配2A熔體		5
KM1、KM2、KM3	交流接觸器		線圈AC380V		3
SB1、SB2、 SB3	按鈕開關		一常開一常閉自動複位		1
FR	熱繼電器	R16B-20/3	整定電流0.63-1A		1
M	三相鼠籠式異步電動機		380V（Y/△）	1

二、電路圖

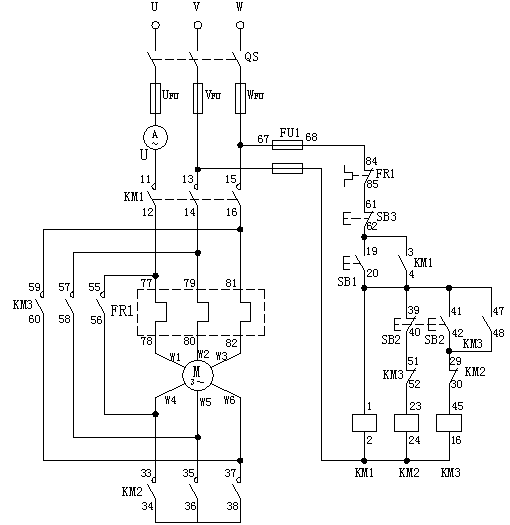

圖1
選擇好電氣元件後：
按圖1接線。接線時，先接主電路，它是從三相交流電源的輸出端U、V、W開始，經三相斷路器開關QS、熔斷器UFU、VFU、WFU。接觸器KM1主觸點，熱繼電器FR1到電動機M1的三個接線端W1、W2、W3並接觸器KM2主觸點到電動機M1的另三個接線端W6、W4、W5的電路，用導線按順序串聯起來。主電路經檢查無誤後，再接控製電路，從WFU開始，經熔斷器FU1，熱繼電器FR1常閉觸點，按鈕SB3常閉，按鈕SB1常開，串接接觸器KM1線圈，（並接按鈕SB2常閉，接觸器KM3輔助常閉觸點，接觸器KM2線圈），（並接時間繼電器KT1線圈），完成Y啟動過程；轉換到運行過程是：按下按鈕SB2停止接觸器KM2主觸點同時啟動接觸器KM3主觸點，利用接觸器KM3輔助常開觸點完成自鎖控製，完成對電機的△運行。
三、安裝與接線
參考前麵實訓布置與接線，操作者應自行畫出具體詳細接線圖。
四、檢測與調試
（1）打開主電源，合上QS，接通380V交流電源。
（2）按下SB1，電動機作Y接法起動，注意觀察起動時，電流表最大讀數IY_起動=         A。
（3）按下SB2，使電機為△接法正常運行，注意觀察△運行時，電流表電流為I△_運行=   A。
（4）按SB3停止後，先按下SB2，再同時按下起動按鈕SB1，觀察電機在△接法直接起動時電流表最大讀數I△起動=                 安。
（5）比較IY起動/I△起動=            ，結果說明什麽問題？
