直流電動機的起動實驗

一、實驗目的：
1、掌握電動機的並勵接線方法。
2、掌握直流電動機的起動方法。
3、通過對直流電動機的串電阻起動控製線路的接線，掌握電氣原理圖變換成安裝接線圖的知識。
二、實驗設備：

序號	型號	名稱	數量
1	DQ09	直流並勵電動機	1件
2	DQ22	直流數字電壓、毫安、安培表	1件
3	DQ29	可調電阻器、電容器	1件
4	DQ51	直流電氣控製	1件
5	DQ39	繼電接觸控製（一）	1件

三、實驗方法：

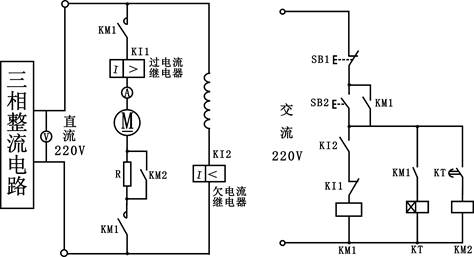

                                                     圖 直流電動機的起動控製線路
按下控製屏上的啟動按鈕，調節控製屏左側調壓器旋鈕調節三相調壓輸出使三相整流輸出直流電壓為220V，按下“停止”按鈕。按圖7-27接線，交流220V接至控製屏的固定輸出端U₁和N₁。圖中SB₁、SB₂、KM₁、KM₂、KT、用DQ39掛件，KI₁、KI₂用DQ51掛件，R用DQ29上的兩隻90Ω串聯共180Ω阻值，測量儀表選用DQ22掛件上對應的儀表，電機用DQ09。按照圖7-27進行查線，經檢查無誤後按以下步驟操作：
（1）按下控製屏上的“啟動”按鈕，欠電流繼電器KI₂常開觸頭閉合，按下啟動按鈕SB₂，KM₁通電並自鎖，主觸點閉合，接通電動機電樞電源，直流電動機串電阻起動。
（2）經過一段延時後，KT的延時閉合觸點閉合，KM₂線圈通電，常開觸頭閉合，短接電阻R使電動機全壓運行，起動過程結束。
（3）按下停止按鈕SB₁，KM₁、KM₂、KT斷電，電動機停止運轉。
四、討論題：
1、直流電動機串電阻起動適用於什麽場合？
2、在圖7-27中KI₁、KI₂分別起什麽作用？
3、串電阻起動的最終目的是控製什麽物理量？為什麽？
4、試畫出直流電動機串二級電阻按時間原則起動控製線路，並分析其工作流程。
