三相異步電動機的正反轉控製線路實驗

一、三相異步電動機的正反轉控製線路-實驗目的：
    1、通過對三相異步電動機正反轉控製線路的接線，掌握由電路原理圖接成實際操作電路的方法。
    2、掌握三相異步電動機正反轉的原理和方法。
    3、掌握手動控製正反轉控製、接觸器聯鎖正反轉、按鈕聯鎖正反轉控製及按鈕和接觸器雙重聯鎖正反轉控製線路的不同接法，並熟悉在操作過程中有哪些不同之處。
   二、選用組件：
    1、實驗設備

序 號	型  號	名           稱	數 量
1	DQ10	三相鼠籠異步電動機(△/220V)	1件
2	DQ39	繼電接觸控製掛箱（一）	1件
3	DQ39-1	繼電接觸控製掛箱（二）	1件

    2、屏上掛件排列順序
     DQ39、DQ39-1
   三、實驗方法：
1、倒順開關正反轉控製線路：
 (1) 旋轉調壓器旋鈕將三相調壓電源U、V、W輸出線電壓調到220V，按下“關”按鈕切斷交流電源。
(2) 按圖1接線。圖中Q₁（用以模擬倒順開關）、FU₁ 、FU₂、FU₃選用DQ39-1掛件，電機選用DQ10（△/220V）。
(3) 啟動電源後，把開關Q₁合向“左合”位置，觀察電機轉向。
(4) 運轉半分鍾後，把開關Q₁合向“斷開”位置後，再扳向“右合”位置，觀察電機轉向。

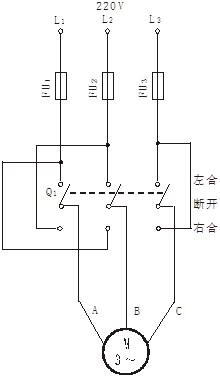

                 圖1  倒順開關正反轉控製線路
2、接觸器聯鎖正反轉控製線路：
(1) 按下“關”按鈕切斷交流電源。按圖2接線。圖中SB₁、SB₂、SB₃、KM₁、KM₂、FR₁選用DQ39件，Q₁、FU₁、FU₂ 、FU₃、FU₄選用DQ39-1掛件，電機選用DQ10（△/220V）。經指導老師檢查無誤後，按下“開”按鈕通電操作。
(2) 合上電源開關Q₁，接通220V三相交流電源。
(3) 按下SB₁，觀察並記錄電動機M的轉向、接觸器自鎖和聯鎖觸點的吸斷情況。
(4) 按下SB₃，觀察並記錄M運轉狀態、接觸器各觸點的吸斷情況。
(5) 再按下SB₂，觀察並記錄M的轉向、接觸器自鎖和聯鎖觸點的吸斷情況。

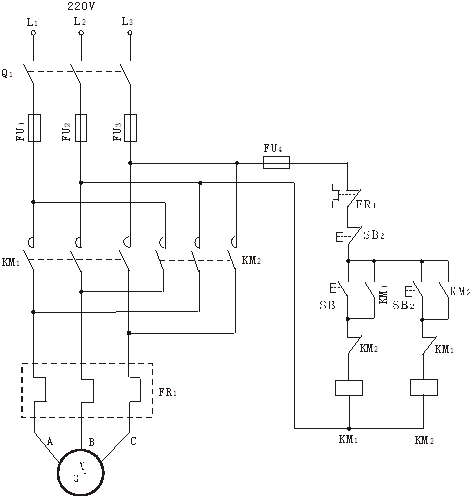

                                    圖2  接觸器聯鎖正反轉控製線路
3、按鈕聯鎖正反轉控製線路：
(1)按下“關”按鈕切斷交流電源。按圖3接線。圖中SB₁、SB₂、SB₃、KM₁、KM₂、FR₁選用DQ39掛件，Q₁、FU₁、FU₂ 、FU₃、FU₄選用DQ39-1掛件，電機選用DQ10（△/220V）。經檢查無誤後，按下“開”按鈕通電操作。
(2) 合上電源開關Q₁，接通220V三相交流電源。
(3) 按下SB₁，觀察並記錄電動機M的轉向、各觸點的吸斷情況。
(4) 按下SB₃，觀察並記錄電動機M的轉向、各觸點的吸斷情況。
(5) 按下SB₂，觀察並記錄電動機M的轉向、各觸點的吸斷情況。

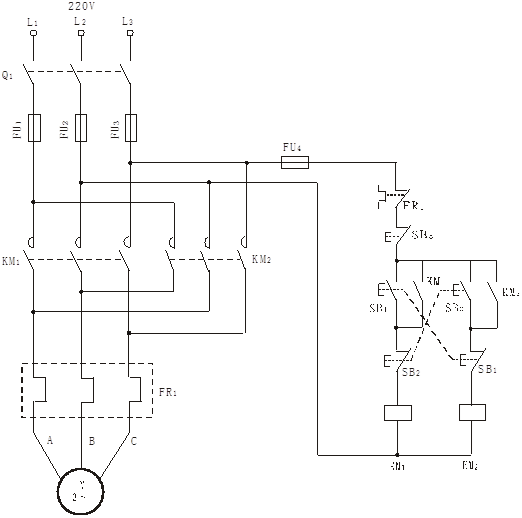

                                                   圖3  按鈕聯鎖正反轉控製線路
4、按鈕和接觸器雙重聯鎖正反轉控製線路：
(1) 按下“關”按鈕切斷三相交流電源按圖7-7接線。圖中SB₁、SB₂、SB₃、KM₁、KM₂、FR₁選用DQ39掛件，FU₁、FU₂、FU₃、FU₄、Q₁選用DQ39-1掛件，電機選用DQ10（△/220V）。經檢查無誤後，按下“開”按鈕通電操作。
(2) 合上電源開關Q₁，接通220V交流電源。
(3) 按下SB₁，觀察並記錄電動機M的轉向、各觸點的吸斷情況。
(4) 按下SB₂，觀察並記錄電動機M的轉向、各觸點的吸斷情況。
(5) 按下SB₃，觀察並記錄電動機M的轉向、各觸點的吸斷情況。

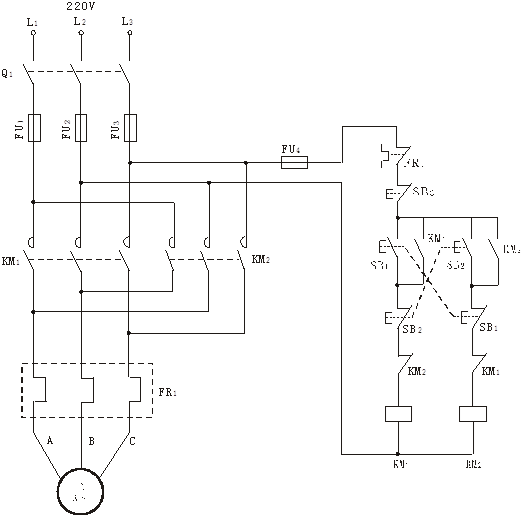

                                               圖 4  按鈕和接觸器雙重聯鎖正反轉控製線路
四、討論題：
 1、在圖4中，欲使電機反轉為什麽要把手柄扳到“停止”使電動機M停轉後，才能扳向“反轉”使之反轉，若直接扳至“反轉”會造成什麽後果？
    2、試分析圖1、2、3、4各有什麽特點？並畫出運行原理流程圖。
    3、圖2、3雖然也能實現電動機正反轉直接控製，但容易產生什麽故障，為什麽？圖4比圖3和4有什麽優點？
4、接觸器和按鈕的聯鎖觸點在繼電接觸控製中起到什麽作用？
