三相異步電動機點動和自鎖控製線路實驗
一、三相異步電動機點動和自鎖控製線路實驗-
實驗目的:
1、通過對三相異步
電動機點動控製和自鎖控製線路的實際安裝接線, 掌握由電氣原理圖變換成安裝接線圖的知識。
2、通過實驗進一步加深理解點動控製和自鎖控製的特點以及在機床控製中的應用。
二、選用組件:
1、實驗設備
|
序 號 |
型 號 |
名 稱 |
數 量 |
|
1 |
DQ10 |
三相鼠籠異步電動機(△/220V) |
1件 |
|
2 |
DQ39 |
繼電接觸控製掛箱(一) |
1件 |
|
3 |
DQ39-1 |
繼電接觸控製掛箱(二) |
1件 |
2、屏上掛件排列順序
DQ39、DQ39-1
三、實驗方法:
實驗前要檢查控製屏左側端麵上的調壓器旋鈕須在零位,下麵“直流電機電源”的“電樞電源”開關及“勵磁電源”開關須在“關”斷位置。開啟“電源總開關”,按下啟動按鈕,旋轉調壓器旋鈕將三相交流電源輸出端U、V、W的線電壓調到220V。再按下控製屏上的“關”按鈕以切斷三相交流電源。以後在實驗接線之前都應如此。
1、三相異步電動機點動控製線路:
按圖7-1接線。圖中SB
1、KM
1選用DQ39上元器件,Q
1、FU
1、FU
2 、FU
3 、FU
4選用DQ39-1上元器件,電機選用DQ10(△/220V)。接線時,先接主電路,它是從220V三相交流電源的輸出端U、V、W開始,經三刀開關Q
1、波形測試FU
1、FU
2、FU
3、接觸器KM
1主觸點到電動機M的三個線端A、B、C的電路,用導線按順序串聯起來,有三路。主電路經檢查無誤後,再接控製電路,從波形測試FU
4插孔V開始,經按鈕SB
1常開、接觸器KM
1線圈到插孔W。線接好經指導老師檢查無誤後,按下列步驟進行實驗:
(1)按下控製屏上“開”按鈕;
(2)先合Q
1,接通三相交流220V電源;
(3)按下啟動按鈕SB
1,對電動機M進行點動操作,比較按下SB
1和鬆開SB
1時電動機M的運轉情況。

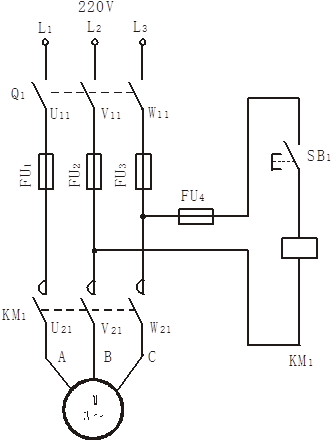

圖1 點動控製線路
2. 三相異步電動機自鎖控製線路:
按下控製屏上的“關”按鈕以切斷三相交流
電源。按圖7-2接線,圖中SB
1、SB
2、KM
1、FR
1選用DQ39掛件,Q
1、FU
1、FU
2 、FU
3 、FU
4選用DQ39-1掛件,電機選用DQ10(△/220V)。
檢查無誤後,啟動電源進行實驗:
(1) 合上開關Q
1,接通三相交流220V電源;
(2) 按下起動按鈕SB
2,鬆手後觀察電動機M運轉情況;
(3) 按下停止按鈕SB
1,鬆手後觀察電動機M運轉情況。

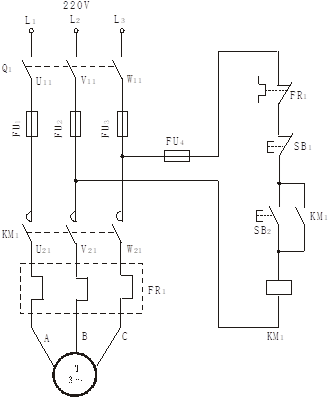

圖2 自鎖控製線路
三相異步電動機既可點動又可自鎖控製線路:

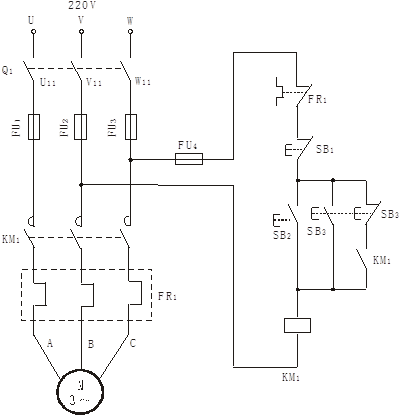

圖3 既可點動又可自鎖控製線路
按下控製屏上“關”按鈕切斷三相交流電源後,按圖7-3接線,圖中SB
1、SB
2、SB
3、KM
1、FR
1選用DQ39掛件,Q
1、FU
1、FU
2 、FU
3 、FU
4選用DQ39-1掛件,電機選用DQ10(△/220V),檢查無誤後通電實驗:
合上Q
1接通三相交流220V電源;
(2) 按下起動按鈕SB
2,鬆手後觀察電機M是否繼續運轉;
(3) 運轉半分鍾後按下SB
3,然後鬆開,電機M是否停轉;連續按下和 鬆開SB
3,觀察此時屬於什麽控製狀態;
(4) 按下停止按鈕SB
1,鬆手後觀察M是否停轉。
四、討論題:
1、試分析什麽叫點動,什麽叫自鎖,並比較圖7-1和圖7-2的結構和功能上有什麽區別?
2、圖中各個電器如Q
1、FU
1、FU
2、FU
3、FU
4、KM
1、FR、SB
1、SB
2、SB
3各起什麽作用?已經使用了波形測試為何還要使用熱繼電器?已經有了開關Q
1為何還要使用接觸器KM
1?
3、圖7-2電路能否對電動機實現過流、短路、欠壓和失壓保護?
4、畫出圖7-1、7-2、7-3的工作原理流程圖。
