傳感器實驗

傳感器-實驗目的：
掌握半橋電路的工作原理和性能。

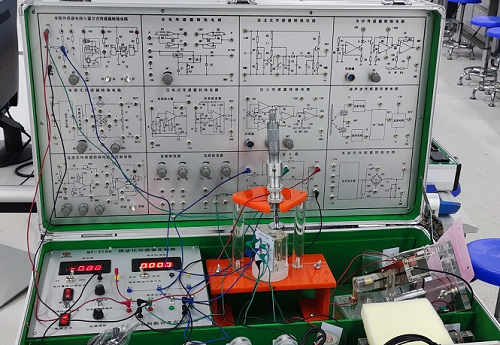

二、傳感器實驗-所用單元：
電阻應變式傳感器、調零電橋、差動放大器板、直流穩壓電源、數字電壓表、位移台架。
三、實驗原理及電路：
將兩個受力方向不同的應變片電阻分別接入電橋的兩個相鄰橋臂，組成半橋形式的測量電路，轉換電路的輸出靈敏度提高，非線性得到改善。
實驗電路圖見圖1-1，當兩個應變片的阻值和應變量相同時，半橋輸出電壓U_O＝2EKε
四、實驗步驟：
1、按實驗一的實驗步驟1至3進行操作。
2、按圖1-1接線，將兩個受力方向相反的應變片接入電橋中。

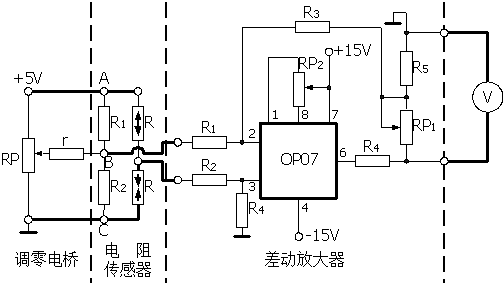

圖1-1 電阻式傳感器半橋實驗電路
3、調節平衡電位器RP，使數字電壓表指示接近零，然後旋動測微器使表頭指示為零，此時測微器的讀數視為係統零位。分別上旋和下旋測微器，每次0.4mm，上下各2mm，將位移量X和對應的輸出電壓值U_O記入下表中。
                                                                               表 1-1

X(mm)						0
UO(mV)						0

---
