異步電動機反接製動控製電路實驗

一、異步電動機反接製動控製電路實驗-操作所需電器元件明細表見表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10	脫扣器整定電流0.63-1A	1
FU	螺旋式熔斷器	RL1-15	配3A熔斷體	5
KM1、KM2	交流接觸器	CJX2-0910	線圈AC380V	2
	繼電器方座	PF-083A		1
FR	熱繼電器	JRS1D-25	整定電流0.63-1A	1
SB1、SB2	按鈕開關	LAY16		2	SB1為紅色 SB2為綠色
R1、R2	電阻		75Ω/75W	2
M	三相鼠籠式異步電動機		380V（Y/△）	1

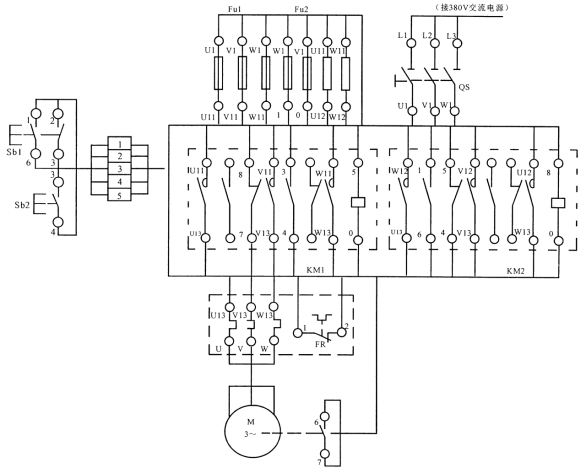

                                                                                       （1a）

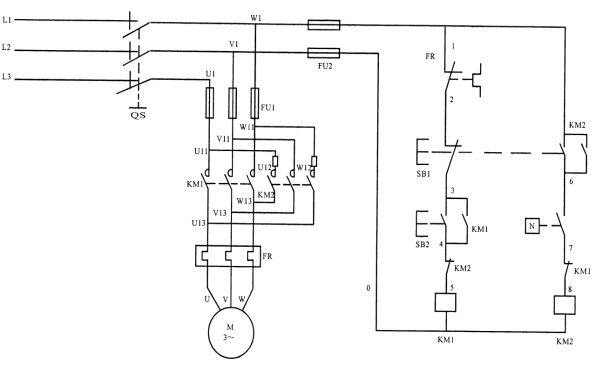

圖中按下SB2後KM1線圈得電吸合，電機正轉啟動，速度達到一定值後速度繼電器常開觸點6——7閉合，為反接製動做準備。要反接製動時，按下SB1按鈕，KM1線圈失電，同時KM2線圈因SB1常開觸點閉合而得電，電機串入電阻R1，R2反接製動，速度降到一定值時，速度繼電器恢複常開，KM2線圈失電，製動結束。
三、安裝與接線
布置與接線可參考圖1（b），操作者應畫出實際接線圖。安裝與接線後應符合第二章2—1的要求。

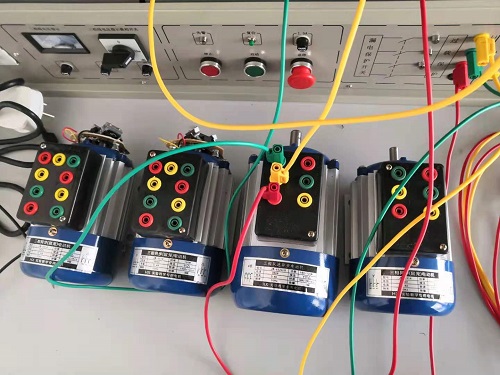

                                                                          （圖1b）
四、檢測與調試
   經檢查安裝接線無誤後，接通交流電源並進行操作。
