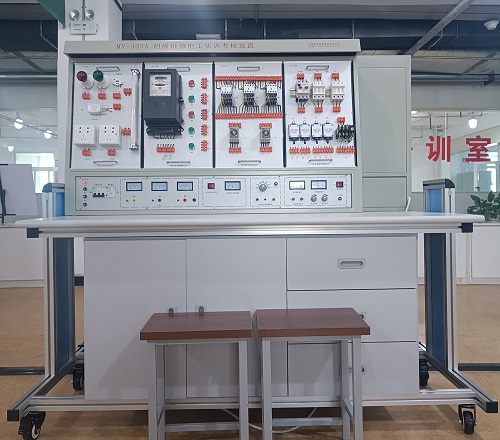

初級維修電工實訓台的功能要求

一、初級維修電工實訓台的技術要求：
1、輸入電壓：三相四線製380V±10% 50Hz
2、工作環境：環境溫度範圍為-5～＋40℃
3、裝置容量：＜1KVA
4、安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5、外形尺寸：1600mm×700mm×1450mm
二、基本配置及功能：設備主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。
（一）實訓屏：實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金麵板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓台接通）。
2、推上三相漏電開關，三相電源向實訓掛箱等供電，三隻450V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2隻，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
（二）實訓掛箱及器材配備
1、SY-61維修電工掛箱（一）
2、SY-62維修電工掛箱（二）
3、SY-63維修電工掛箱（三）
4、SY-64維修電工掛箱（四）
5、SY-65維修電工掛箱（五）
6、九孔萬能實訓板2塊，實訓板：電路板由進口ABS注塑而成，表麵均布有九孔成一組相互聯通的插孔單元組成，九孔萬能電路插板底部裝有一次性壓鑄而成的九孔銅片，與九孔板表麵九孔一組單元相對應。元件盒在其上任意拚插成實驗電路，動手動腦能力強，開發、擴展新型實驗項目便捷。
7、透明元件盒：盒體透明直觀，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便，元件盒插腳由螺帽固定可拆卸，維修方便。
8、電阻、電位器、電容、二極管、三極管、可控矽等器材一批。
9、三相鼠籠異步電動機180W Y/△  1台
10、安全配備滅火器  全室1台
（三）實訓桌：鋁木結構，桌麵為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、實驗項目：

（一）電拖部分
1.三相電機直接啟動控製 2.三相電機點動控製 3.三相電機自鎖運行控製 4.帶電流表的點動與連續運行控製	5.帶電能表的兩地控製 6.單向運行反接製動控製 7.時間繼電器控製電動機Y/△降壓起動控製 8.工作台自動往返行程開關控製
（二）室內照明配電
1.插座和一個開關控製一盞燈 2.日光燈線路的接線 3.聲控開關控製白熾燈電路的接法	4.單相電度表直接接線電路 5.配電板的安裝 6.兩地控製一盞燈的接法
（三）電子技術綜合訓練
1.單相橋式整流電路 2.串聯可調穩壓電源電路	3.延時照明開關控製線路 4.半導體收音機的組裝與調試
可選項目： （1）安全急救演示（2）消防技能的認識與掌握（教師演示）

---
