異步電動機自鎖控製電路實驗說明

一、異步電動機自鎖控製電路操作所需電器元件明細表（見表1）

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1	實驗屏上
FU	熔斷器		配熔體2A	3
KM	交流接觸器		線圈AC380V	1
SB1 SB2	按鈕開關			2	SB1綠色 SB2紅色
M	三相鼠籠式異步電動機		U_N380(Y)I_N0.53AP_N160W	1
FR	熱繼電器	JR16B	整定電流0.63-1A	1	整定電流0.63A

二、電路圖：

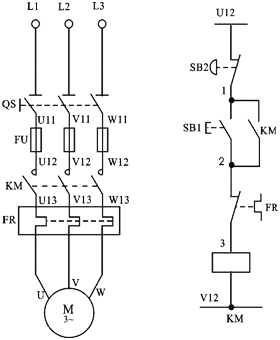

圖1（a）

線路的動作過程是這樣的；當按下起動按鈕SB1，線圈KM通電主觸頭閉合，電動機旋轉。當鬆開按鈕時，電動機M不會停轉，因為這時，接觸器線圈KM可以通過並聯在SB1兩端已閉合的輔助觸頭KM繼續維持通電，保證主觸頭KM仍處在接通狀態，電動機M就不會失電，也就不會停轉。這種鬆開按鈕而仍能自行保持線圈通電的控製線路叫做具有自鎖（或自保）的接觸器控製線路，簡稱自鎖控製線路。與SB1並聯的這一對常開輔助觸頭KM叫做自鎖（或自保）觸頭。
三、安裝與接線（參考）

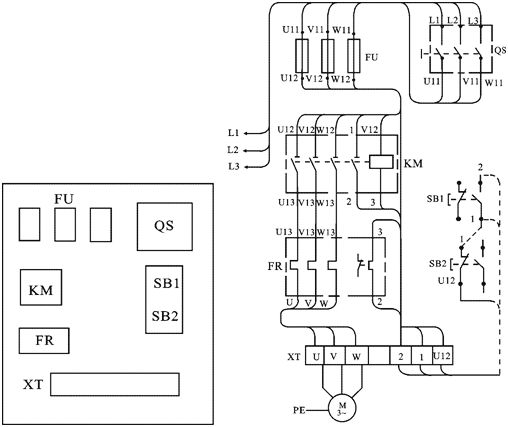

圖2（b）
四、檢測與調試
確認接線正確後，接通交流電源L1、L2、L3並“合”開關QS，按下SB1，電機應起動並連續轉動，按下SB2電機應停轉。
