三相異步電動機能耗製動的控製實驗

一、三相異步電動機能耗製動的控製實驗概述：
  三相異步電動機從切除電源到完全停止旋轉，由於慣性的作用，總要經過一段時間，這往往不能適應某些生產機械工藝的要求。如萬能銑床、臥式鏜床、組合機床等，無論從提高生產效率，還是從安全及準確停位等方麵考慮，都要求電動機能迅速停車，要求對電動機進行製動控製。製動方法一般有兩大類；機械製動和電氣製動。機械製動是用機械裝置來強迫電動機迅速停車；電氣製動實質上是在電動機停車時，產生一個與原來旋轉方向相反的製動轉矩，迫使電動機轉速迅速下降。

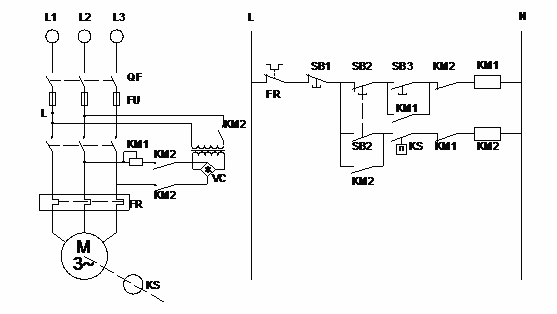

  起動時，合上空氣開關QF，引入三相電源。按下起動按鈕SB3，接觸器KM1的線圈通電，主觸頭KM1閉合且線圈KM1通過與開關SB3並聯的輔助常開觸點KM1實現自鎖，並和接觸器KM2形成互鎖，電動機開始運轉。在電動機正常運轉下，速度繼電器的常開觸點閉合。當按下按鈕SB2後，接觸器KM2的線圈通電，其主觸頭閉合且線圈KM2通過與開關SB2的常開觸點並聯的輔助觸點KM2實現自鎖，同時其對接觸器KM1的互鎖常閉觸點KM2斷開，使接觸器KM1斷電釋放，電動機進入能耗製動狀態，當電動機轉子的慣性速度接近零時，速度繼電器的常開觸點KS複位，接觸器KM2的線圈斷電釋放，能耗製動結束。要使電機停止運轉，按下開關SB1即可。

二．實驗目的：
1．了解什麽是能耗製動。
2．了解帶速度繼電器的電動機的相關知識。
3．掌握電動機的能耗製動控製的工作原理、接線方式及操作方法。
三、實驗設備：

友情提示：
1、為加強實驗室安全管理，保障師生的人身安全，防患於未然。
2、新進入實驗室工作的人員必須參加實驗室安全與環保知識的培訓，考核合格後方可進實驗室。嚴禁在實驗室進行與實驗室工作無關的任何活動。
3、做實驗時嚴格遵守實驗室各項規章製度和儀器設備使用操作規程，根據實驗內容，做好個人安全防護。
4、實驗結束後，最後離開實驗室的人員必須關好門窗，關閉水源、電源。
