高頻電子通信實驗之中頻放大器

一、高頻電子通信實驗箱,高頻電子通信實驗設備,高頻電子通信實驗台實驗準備
1.做本實驗時應具備的知識點：
中頻放大器的基本工作原理
中頻放大器的作用
中頻放大器的要求
2.做本實驗時所用到的儀器：
中頻放大器模塊
高頻信號源
雙蹤示波器
頻率計
二、高頻電子通信實驗箱,高頻電子通信實驗設備,高頻電子通信實驗台實驗目的
1. 熟悉電子元器件和高頻電子線路實驗係統；
2. 了解中頻放大器的作用、要求及工作原理；
3. 掌握中頻放大器的測試方法。
三、高頻電子通信實驗箱,高頻電子通信實驗設備,高頻電子通信實驗台實驗內容
1. 用示波器觀測中頻放大器輸入輸出波形，並計算其放大倍數；
2. 用點測法測出中頻放大器幅頻特性，並畫出特性曲線，計算出中頻放大的通頻帶。
四、基本原理
中頻放大器位於混頻之後，檢波之前，是專門對固定中頻信號進行放大的，中放和高放都是諧振放大器，它們有許多共同點，由於中頻放大器的工作頻率是固定的，而且頻率一般都較低，因而有其特殊之處。因為中放工作頻率較低，所以容易獲得較大的穩定增益。由於工作頻率較低，且為固定因而可采用較複雜的諧振回路或帶通濾波器，將通帶做的較窄，使諧振曲線接近於理想矩形。中放通常分為單調諧中頻放大器和雙調諧中頻放大器。本實驗采用單調諧的。圖7-1是中頻放大的實驗原理圖：

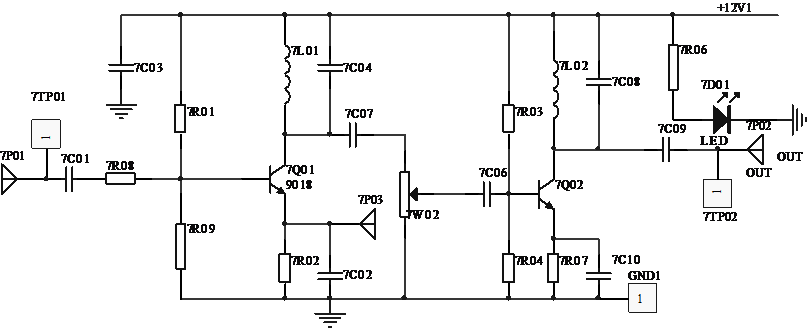

圖7-1 中頻放大器實驗原理圖

從圖可看出，本實驗采用兩級中頻放大器，而且都是共發放大，這樣可獲得較大的增益。7W02用來調整中頻放大輸出幅度，7L01、7C04和7L02、7C08分別為第一級和第二級的諧振回路。7P01孔為自動增益控製(AGC)連接孔。
五、高頻電子通信實驗箱,高頻電子通信實驗設備,高頻電子通信實驗台實驗步驟
1.實驗準備
將中頻放大器模塊插入實驗箱主板上，按下電源開關7k01.電源指示燈點亮，即可開始實驗。
2.中頻放大器輸入輸出波形觀察及放大倍數測量
將高頻信號源頻率設置為2.5MHz，峰一峰值Vp-p=150mv（注意先測頻率，然後再調幅度，否則幅度太小時，頻率計測不出。），其輸出送入中頻放大器的輸入端（IN），用示波器測量中放輸出7TP02點的波形，微調高頻信號源頻率使中放輸出幅度最大。調整7W02，使中放輸出幅度最大且不失真,並記下此時的幅度大小，然後再測量中放此時的輸入幅度，即可算出中放的電壓放大倍數。
3.測量中頻放大器的諧振曲線(幅頻特性)
保持上述狀態不變，按照表7-1改變高頻信號源的頻率（用頻率計測量），保持高頻信號源輸出幅度為150mV（示波器CHI監視），從示波器CH2（接7TP02）上讀出與頻率相對應的幅值，並把數據填入表7-1，然後以橫軸為頻率，縱軸為幅度，按照表7-1，畫出中頻放大器的幅頻特性曲線。並從曲線上算出中頻放大器的通頻帶。
表7-1

頻率（MHZ）	1.9	2.0	2.1	2.2	2.3	2.4	2.5	2.6	2.7	2.8	2.9	3.0	3.1
輸出幅度 U（mv）

4. 輸入信號為調幅波的觀察
在上述狀態下，將輸入信號設置為調幅波，其載波為2.5MHZ。用示波器觀察中放輸出7TP02點的波形是否為調幅波。
六、實驗報告要求
1. 根據實驗數據計算出中頻放大器的放大倍數。
2. 根據實驗數據繪製中頻放大器幅頻特性曲線，並算出通頻帶。
3. 總結本實驗所獲得的體會。
