拖拉機整機解剖模型,拖拉機整機解剖模型教學設備,拖拉機整機解剖
2025-10-20 09:58

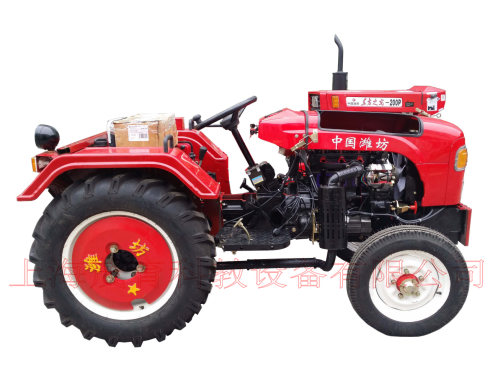

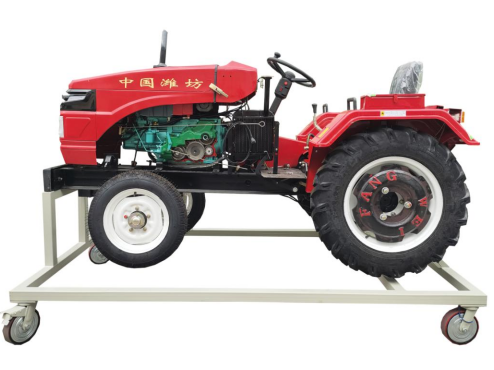

本實訓係統以 全新 東方之光200P 拖拉機總成實物為基礎，解剖各係統關鍵部位，剖麵塗不同顏色，突出結構層次，可對拖拉機各係統進行原理與結構展示。
適用於各類型院校及培訓機構對拖拉機各係統結構理論和維修實訓的實訓教學需要。
二、結構組成
解剖的拖拉機發動機、變速器、驅動橋、車架與對半解剖的車身總成（包含係統各總成及內外附件等）、電動機、移動式的安裝底座等、台架操作說明書等附件。
三、功能特點
1. 進行拖拉機各係統的原理與結構展示。
2. 減速電動機驅動發動機，動態演示動力驅動與傳動係統工作過程。
3．電器係統工作正常，動態演示電器係統各工況。
4．各總成解剖關鍵部位，剖麵塗不同顏色，突出結構層次。
5．配套使用說明書及實訓指導書。
四、技術指標
1.電源：220V
2.工作溫度：-40℃～+50℃
3.主機：原車裝置
4.電動機：220V/250W 15轉/分
5.漏電保護開關：DZ47LE-32
五、解剖部位明細
1.發動機解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
2.變速器解剖部位：
換檔同步（運行外可觀察）；
3.車身解剖部位：
前蓋對對半解剖，（外可觀察發動機與變速器運行）；
後蓋對對半解剖，（外可觀察行李箱內部器件）；
4.儀表台解剖部位：
解剖工具箱側位置，外可觀察電器件；
5.懸架解剖部位：
解剖副座側前後車殼位置，外可觀察前後懸架器件；
6.保留部位：
電器件的線路完好正常；
車架完好；
車輪完好；
