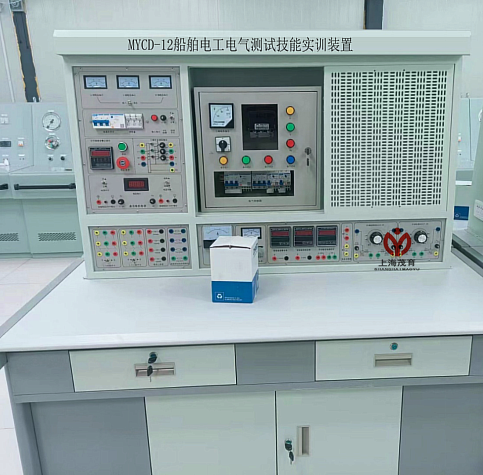

船舶電工電氣技能實訓裝置技術性能：
1. 輸入電壓：三相四線（或三相五線）～380V±10% 50HZ
2. 工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜1.5kVA
4.外形尺寸：1680mm×805mm×1620mm
二、基本配置:
1、交流電源
(1) 提供三相固定380V交流電源，配備一台三相調壓器（規格為1.5kVA，0～450V及單相0～250V連續可調），交流電源輸出處設有過流保護裝置，相間、線間過電流及直接短路均（jun1）能自動保護。配有一隻指針式交流電壓表，通過轉換開關切換可指示三相電網和三相調壓輸出。
(2) 控製屏側麵設有一路三相四芯電源插座和兩路固定交流220V多功能電源插座。
2、直流電源
(1) 提供一路0～30V、1A可調穩壓電源，具有軟截止短路保護和自動恢複功能，設有電壓輸出指示。
(2) 高壓直流電源兩路：提供220V、0.5A穩壓電源及0～250V、3A連續可調穩壓電源各一路，並設有電壓輸出指示。
(3) 提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組。
3、儀器儀表
(1) 真有效值交流數字電壓表一隻：測量範圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
(2) 真有效值交流數字電流表一隻：測量範圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程報警、指示及切斷總電源功能。
(3) 直流數顯電壓表一隻：測量範圍0～600V，分200mV、2V、20V、200V、600V四檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及切斷總電源等功能。
(4) 直流數顯毫安表一隻：測量範圍0～2000mA，分2mA、200mA、2000mA三檔，直鍵開關切換,三位半數字顯示,精度0.5級，具有超量程報警、指示及切斷總電源等功能。
(5) 功率、功率因數表一隻：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控製模式。為了提高測量範圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用DSP計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，並可逐組查詢。
(6) 提供三刀雙擲轉換開關及三刀三擲轉換開關各一隻。
(7) 提供能耗製動及反接製動專用電阻各一組。
4、實訓組件及實訓元器件
(1) 網孔實操板
提供不鏽鋼網孔板一塊，通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。
(2) 實訓元器件
包括時間繼電器、熱繼電器、交流接觸器、熔斷器、斷路器、帶燈按鈕、U形導軌、溫度繼電器、船用電纜等。
(3) 實訓組件
  提供安裝有電阻、電容、二極管、三極管、晶閘管、場效應管、單結管等元件的線路板一塊，
完成各個元器件參數的測試。
  配備一隻帶鏡麵式指針電流表和一隻電流互感器。
(4) 電磁製動器一台：用於對電磁製動器進行檢測與間隙的調整。
(5) 小型電氣控製箱一個。
(6) 焊接線路板所用元器件和萬能線路板一套
(7) 刷形轉換開關一隻：用於拆裝訓練
(8) 萬能焊接線路板及相關的元器件一套：用於焊接實訓
(9) 船用電纜連接專用附件一套
(10) 船用燈具及開關一套：用於船用照明設備的維護及檢修實訓。
5、電機
(1) 船用三相鼠籠式異步電機，     1台
(2) WDJ15直流他勵電動機，       1台
(3) WDJ24三相鼠籠式異步電動機， 1台
6、儀器及工具
配有便攜式數字萬用表、三位半顯示、兆歐表、電流表、電烙鐵、檢修專用工具等
三、實訓項目:
1、萬用表的使用
2、他勵直流電動機的工作特性與調速性能的測定
3、多用鉗形電流表的使用、儀表符號的認識
4、交流電壓表、電流表、功率表的使用
5、直流電壓表、電流表的使用
6、便攜式兆歐表的使用
7、交流繼電器、熱繼電器、時間繼電器等的拆裝和組裝
8、溫度繼電器、接觸器的維護、參數調整
9、測量電磁製動器間隙的方法
10、電子線路板焊接
11、電機多種控製線路的安裝（如星三角降壓啟動、正反轉控製、能耗製動、反接製動等等）
12、電氣控製箱的維護與保養
13、船用電機的維護和保養
14、直流電機的電刷與換向器的調整與維護
15、電纜的使用
16、船用照明設備的維護（船用燈具的檢修）
17、船用基本照明線路的接線
18、船用電纜的選用、切割、端頭連接
19、電纜絕緣故障的查找
