智能型四合一機床電氣控製技能實訓考核鑒定裝置,智能型四合一機

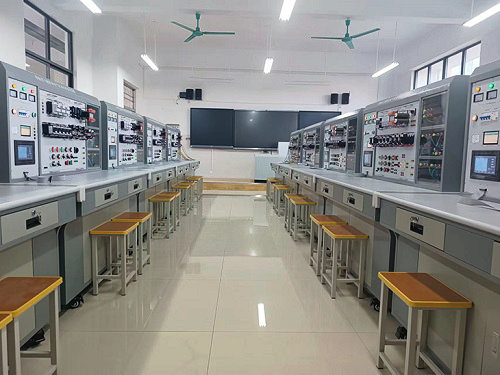

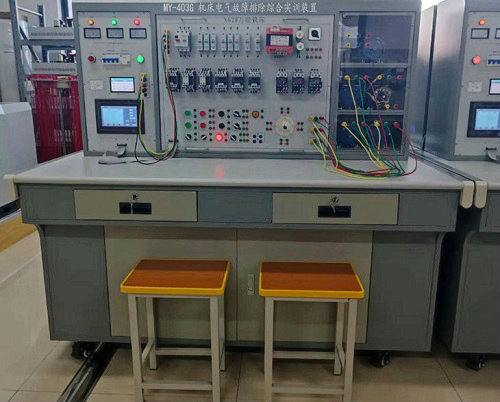

智能型四合一機床電氣控製技能實訓考核鑒定裝置（MY-403H)-產品概述：
本裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規範要求，結合工廠生產實際和職業崗位的技能要求，裝置用於課堂演示、機床電氣控製原理性操作及實訓實習考核。通過方便地更換掛箱可分別考核四種機床電路，利用率高、減少資金投入，每個掛箱具有的智能故障設置功能，操作方便。由於設備均采用工業上通用的電器，因而可作為電工類職業培訓的考核設備。通過本設置的培訓能提高學生動手能力和故障排除技能，並克服以往在實際設備上進行教學費用高且難以達到教學目的的弱點。
二、適用範圍
通過更換掛箱能完成以下四種機床電路的實訓考核：
1、T68臥式鏜床電路技能實訓考核
2、CA6140普通車床電路技能實訓考核
3、Z3040B搖臂鑽床電路技能實訓考核
4、X62W型萬能銑床電氣技能實訓考核
每個電路均設有10-16個故障點，通過掛箱上的故障設置盒隨機設計故障點。
三、特點
1、一台裝置能完成四種機床電路的實訓考核，經濟效益顯著。
2、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。
3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下複位按鈕後才能重新啟動電源，確保設備安全。
四、技術性能
1、輸入電源：三相四線～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1400mm
五、裝置的構成及功能
裝置主要有實訓屏、實訓機床電路掛箱、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金麵板
1、主控功能板
（1）三相五線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三隻，指示電源輸入的三相電源電壓，並有三隻指示燈指示實訓台與外部電源的通斷。
（3）三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源，且設有報警與複位功能。
七、機床電路考核掛箱基本配置
1.T68臥式鏜床電路技能實訓考核掛箱故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床不能啟動	9	主軸電機不能正轉
2	主軸正轉不能啟動	10	主軸隻有點動控製
3	主軸正轉不能啟動	11	主軸電機不能反轉
4	主軸正轉不能啟動	12	主軸正轉工作不正常
5	主軸不能工作	13	主軸低速不能工作
6	主軸無高速	14	主軸反轉工作不正常
7	主軸停止無製動	15	主軸高速不工作
8	主軸變速無衝動	16	快速電機不轉

2.CA6140普通車床電路技能實訓考核掛箱故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床無法啟動	10	主軸、冷卻泵電動機不能啟動
2	機床無法啟動	11	冷卻泵不能啟動
3	機床無法啟動	12	冷卻泵不能啟動
4	照明燈不亮	13	冷卻泵不能啟動
5	機床無法啟動	14	刀架不能快速移動
6	機床無法啟動	15	主軸不工作
7	主軸、冷卻泵電動機不能啟動	16	冷卻泵不工作
8	主軸電動機控製不能自鎖
9	主軸電動機控製不能自鎖

3.Z3040B搖臂鑽床電路技能實訓考核裝置故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床不工作	11	立柱不能鬆開
2	機床不工作	12	立柱不能鬆開
3	主軸電機不能啟動	13	主軸箱不能保持鬆開
4	主軸電機不能啟動	14	主軸箱不能鬆開
5	搖臂不能上升	15	機床不能啟動
6	搖臂不能上升	16	冷卻泵不能啟動
7	搖臂不能下降
8	搖臂不能下降
9	立柱不能夾緊
10	立柱不能夾緊

4.X62W型萬能銑床電氣技能實訓考核故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	冷卻泵不能啟動	9	進給變速無衝動，圓形工作台不能工作
2	主軸、進給均不能啟動	10	工作台不能左右進給
3	主軸無變速衝動	11	非圓工作台不工作
4	主軸停止製動不正常	12	工作台不能向左進給
5	主軸電機不能啟動	13	進給電機不能正轉
6	主軸停止不能製動	14	工作台不能向上或向後進給
7	主軸不能啟動	15	圓形工作台不能工作
8	進給電機不能啟動	16	非圓工作台不能向右進給

七、貨物配置清單

序號	產品名稱	單位	數量	備注
1	實訓屏	套	1
2	實訓桌	張	1
3	學生凳	張	2
4	X62W型萬能銑床電氣技能實訓考核掛箱	套	1
5	PDH 電動葫蘆電路技能實訓智能考核掛箱	套	1
6	Z3040B搖臂鑽床電路技能實訓考核掛箱	套	1
7	CA6140普通車床電路技能實訓考核掛箱	套	1
8	180W三相交流電機	台	3	裝屏上
9	180W三相雙速電機	台	1	裝屏上
10	答題器	套	1
11	安全疊插專用導線	根	20
