高級電工技術實驗裝置,電工技術實驗設備,電工技術實驗台
2025-12-26 10:31

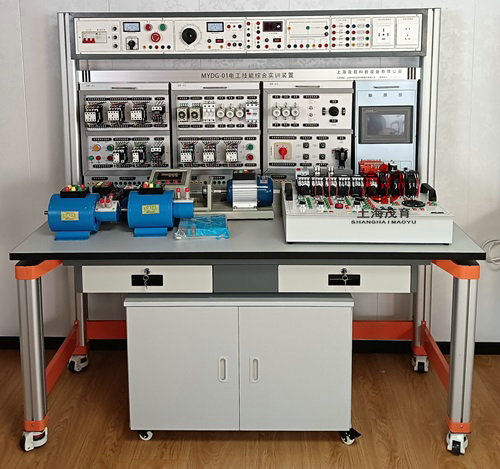

一、MYDG-01 高級電工技術實驗裝置-概述：
本裝置是根據勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，它適用於《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控製線路，通過裝置配備的PLC可編程控製器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、裝置特點：
1、電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2、操作台隻需三相四線的交流電源，即可投入使用；
3、技能培訓用的控製線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動係統, 並可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4、裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5、所有元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件；
6、通過走線槽進行走線，進行工藝布線訓練。
三、技術性能：
1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：約：2320×700×1630mm
5.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能：
(一) DW01電源控製機箱
電源控製機箱為鐵質雙層亞光密紋噴塑結構，鋁質麵板。為實驗提供交流電源、直流電源、安全保護等。具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器後，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三個電網電壓；
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3)直流穩壓電源：24V一路,±12V兩路，＋5V一路，具有短路軟截止自動恢複保護功能。
(4)恒流源，提供0-20mA恒流源。
(5) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關後，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控製屏設有單相三極220V電源插座及三相四極380V電源插座。
3、4隻5408二極管，用於能耗製動的整流電路；
4、三隻75Ω/50W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。
（二）主要實驗器材：
1．DW-01維修電工實訓組件（一）
掛板上裝有交流接觸器、按鈕指示燈（6.3V），接線端子和安全插座等。
2．DW-02維修電工實訓組件（二）
掛箱上裝有直插式熔斷器、低壓斷路器、熱繼電器、時間繼電器、接線端子和安全插座等。
3．DW-03維修電工實訓組件（三）
掛箱上裝有轉換開關、 電磁閥、十字開關、行程開關等
★4、無線智能考核係統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控製係統，係統穩定、不易感染病毒。
u 控製模塊(PC 控製終端或手持移動控製終端)和驅動模塊(智能故障設置驅動盒)分離， 避免複雜連線幹擾控製器，係統更加可靠。
u 驅動模塊內置智能故障設置控製係統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
u 手持移動控製終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界麵，人機對 話友好。手持移動控製終端可控製任意一台帶驅動模塊的實訓設備。
u 手持移動控製終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控製終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
u 可通過 PC機或平板電腦 控製終端進行實訓考核，也可通過手持移動控製終端進行實訓考核，教師與 學員界麵分開，教師通過密碼進入教師界麵出題，學員在普通界麵答題。(注：教師與學員設故與排故界麵原理圖與設備麵板原理圖完全一致)
u 可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
u 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
u 用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控製係統 組成一個網絡，通過主控計算機控製每一台實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5．PLC主機掛箱
配三菱FX3U-48mR主機，集成數字量I/O（24路數字量輸入，24路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
6．PLC實訓演示模塊
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路、隧道監控、自動扶梯、機床電路改造等模擬控製實訓（不少於36實訓模塊），指示燈采用貼片雙色LED，麵板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自複位兼自鎖一體設計使實訓能靈活實用，適用各類PLC模塊具有輸入信號高低電平切換功能。與各PLC主機兼容。
1.PLC控製的三相異步電動機正反轉控製
2.PLC控製的三相異步電動機Y-△啟動控製
3.PLC控製的三相異步電動機降壓啟動控製
4.PLC控製的三相異步電動機能耗製動控製
5.變頻器功能參數設置與操作
6.變頻器報警與保護功能
7.多段速度選擇變頻調速
8.外部端子點動控製
9.控製電機正反轉運動控製
10.控製電機運行時間操作
11.瞬間停電變頻器參數設定
12.外部電壓變頻調速
13.外部電流變頻調速
14.三相異步電動機的變頻開環調速
15.PLC控製變頻器調速
16.觸摸屏的實訓
17.觸摸屏與PLC通訊的實訓
二、裝置特點：
1、電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2、操作台隻需三相四線的交流電源，即可投入使用；
3、技能培訓用的控製線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動係統, 並可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4、裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5、所有元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件；
6、通過走線槽進行走線，進行工藝布線訓練。
三、技術性能：
1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：約：2320×700×1630mm
5.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能：
(一) DW01電源控製機箱
電源控製機箱為鐵質雙層亞光密紋噴塑結構，鋁質麵板。為實驗提供交流電源、直流電源、安全保護等。具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器後，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三個電網電壓；
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3)直流穩壓電源：24V一路,±12V兩路，＋5V一路，具有短路軟截止自動恢複保護功能。
(4)恒流源，提供0-20mA恒流源。
(5) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關後，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控製屏設有單相三極220V電源插座及三相四極380V電源插座。
3、4隻5408二極管，用於能耗製動的整流電路；
4、三隻75Ω/50W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。
（二）主要實驗器材：
1．DW-01維修電工實訓組件（一）
掛板上裝有交流接觸器、按鈕指示燈（6.3V），接線端子和安全插座等。
2．DW-02維修電工實訓組件（二）
掛箱上裝有直插式熔斷器、低壓斷路器、熱繼電器、時間繼電器、接線端子和安全插座等。
3．DW-03維修電工實訓組件（三）
掛箱上裝有轉換開關、 電磁閥、十字開關、行程開關等
★4、無線智能考核係統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控製係統，係統穩定、不易感染病毒。
u 控製模塊(PC 控製終端或手持移動控製終端)和驅動模塊(智能故障設置驅動盒)分離， 避免複雜連線幹擾控製器，係統更加可靠。
u 驅動模塊內置智能故障設置控製係統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
u 手持移動控製終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界麵，人機對 話友好。手持移動控製終端可控製任意一台帶驅動模塊的實訓設備。
u 手持移動控製終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控製終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
u 可通過 PC機或平板電腦 控製終端進行實訓考核，也可通過手持移動控製終端進行實訓考核，教師與 學員界麵分開，教師通過密碼進入教師界麵出題，學員在普通界麵答題。(注：教師與學員設故與排故界麵原理圖與設備麵板原理圖完全一致)
u 可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
u 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
u 用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控製係統 組成一個網絡，通過主控計算機控製每一台實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5．PLC主機掛箱
配三菱FX3U-48mR主機，集成數字量I/O（24路數字量輸入，24路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
6．PLC實訓演示模塊
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路、隧道監控、自動扶梯、機床電路改造等模擬控製實訓（不少於36實訓模塊），指示燈采用貼片雙色LED，麵板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自複位兼自鎖一體設計使實訓能靈活實用，適用各類PLC模塊具有輸入信號高低電平切換功能。與各PLC主機兼容。
8．變頻器實訓掛箱
配置三菱FR-D720S 0.4KW變頻器，帶有RS485通訊接口及BOP操作麵板。
9．電機導軌及光碼盤測速係統
含光碼盤測速係統（配有光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好。
10．工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，並進行實訓動態跟蹤教學。
11．PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
12.網孔實操板
網孔實操板：規格：485*600；通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。
13．電機：
（1）三相鼠籠電動機AC220V（Y）
（2）三相鼠籠電動機AC380V（Y/△）
（3）雙速異步電動機AC380V（△/YY）
（4）三相線繞式異步電動機AC380V（Y）
（5）三相同步電動機交流380V（Y）
（6）直流並勵電動機DC220V
（三）實訓桌
實驗桌規格為1600（長）*700（寬）*1500（高），設有一個抽屜一個鍵盤，桌子右下角靠後方裝配電腦主機托。實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於300kg。配備儲存櫃，存放實訓掛箱等，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌後麵二支桌腳向上延伸，配上特製拉模成型的二根帶滑槽橫梁鋁型材，組成電氣實驗掛箱支架。支架與電氣控製實驗掛箱配套，上下方便，左右移位自如。支架頂部安裝電源控製機箱。
五、實訓項目
（一）電氣控製實訓
1.三相異步電動機直接啟動控製電路
2.三相異步電動機點動控製電路
3.三相異步電動機自鎖控製電路
4.三相異步電動機按鈕聯鎖正反轉控製電路
5.三相異步電動機接觸器聯鎖正反轉控製電路
6.三相異步電動機雙重聯鎖正反轉控製電路
7.三相異步電動機工作台自動往返控製電路
8.兩台三相異步電動機順序啟動、順序停轉控製電路
9.三相異步電動機的兩地控製電路
10.接觸器控製的Y-△控製
11.時間繼電器控製的Y-△控製
12.三相異步電動機單向啟動反接製動控製電路
13.三相異步電動機無變壓器半波整流單向啟動能耗
製動控製電路
14.三相異步電動機有變壓器全波整流單向啟動能耗
製動控製電路
15.三相異步電動機正反轉啟動能耗製動控製電路
16.雙速交流異步電動機手動變速控製電路
17.雙速交流異步電動機自動變速控製電路
18.斷電延時直流能耗製動的Y-△啟動控製電路
19.三相異步電動機正反轉能耗製動控製線路
20.三相異步電動機正反轉啟動反接製動控製線路
21.C620型車床電氣控製線路
22.三相線繞式異步電動機手動控製線路
23.三相線繞式異步電動機自動起動控製線路
24.簡易同步電動機的能耗製動控製線路
25.直流電機啟動調速
26.並勵直流電動機電樞回路串電阻起動與調速
★27.晶閘管－直流調速
（二）機床智能考核電路：
1. CA6140車床電氣控製電路單元常見故障的檢查與排除（10個故障點，自動設故，
智能考核）
1）主軸電機缺相，在進KM1觸點之前斷路；
2）主軸電機缺相，在KMM1觸點與FR1之間斷路；
3）控製回路失效，在FU1與TC之間斷路；
4）刀架快速移動電機缺一相，在FU1與KA2觸點之間斷路；
5）刀架快速移動電機缺一相，在KA2觸點與刀架快移電機之間斷路；
6）主軸電機，刀架快移，冷卻泵控製失效，變壓器TC與FU2之間斷路；
7）主軸電機、刀架快移、冷卻泵控製失效。熱電器FR1與FR2兩常閉觸點之間斷路；
8）主軸電機不能啟動，KM1線包到TC間斷路；
9）刀架快移、冷卻泵間控製均不能控製。按鈕SB1與SB2之間連線斷開；
10）冷卻泵控製失效，啟動按鈕QS2與KM1常開觸點之間開路；
2．X62W銑床電氣控製電路單元常見故障的檢查與排除（16個故障現象，自動設故，
智能考核）
1）主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控製變壓器及照明變壓器沒電；
2)主軸電機起動缺相；
3）主軸電機無論正反轉均缺一相；
4）主軸電機無論正反轉均缺一相；
5）快速進給電磁鐵不能動作；
6）照明及控製變壓器沒電，照光燈不亮，控製回路失效；
7）控製變壓器沒電，控製回路失效；
8）除冷卻泵及主軸衝動外，其餘控製均失效；
9）主軸衝動失效；
10）主軸製動失效；
11）主軸啟動失效；
12）工作台進給控製及快速進給控製失效；
13）主軸運轉不能啟動；
14）主軸點軸隻有點動，不能自鎖；
15）圓工作台的進給控製及快速進給全失效；
16）圓工作台控製開關SA1處於斷開位置時，進給控製向前、向下、向後、向上失效，進給衝動也沒有；
★（三）PLC可編程控製器基礎電路實訓
配置三菱FR-D720S 0.4KW變頻器，帶有RS485通訊接口及BOP操作麵板。
9．電機導軌及光碼盤測速係統
含光碼盤測速係統（配有光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好。
10．工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，並進行實訓動態跟蹤教學。
11．PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
12.網孔實操板
網孔實操板：規格：485*600；通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。
13．電機：
（1）三相鼠籠電動機AC220V（Y）
（2）三相鼠籠電動機AC380V（Y/△）
（3）雙速異步電動機AC380V（△/YY）
（4）三相線繞式異步電動機AC380V（Y）
（5）三相同步電動機交流380V（Y）
（6）直流並勵電動機DC220V
（三）實訓桌
實驗桌規格為1600（長）*700（寬）*1500（高），設有一個抽屜一個鍵盤，桌子右下角靠後方裝配電腦主機托。實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於300kg。配備儲存櫃，存放實訓掛箱等，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌後麵二支桌腳向上延伸，配上特製拉模成型的二根帶滑槽橫梁鋁型材，組成電氣實驗掛箱支架。支架與電氣控製實驗掛箱配套，上下方便，左右移位自如。支架頂部安裝電源控製機箱。
五、實訓項目
（一）電氣控製實訓
1.三相異步電動機直接啟動控製電路
2.三相異步電動機點動控製電路
3.三相異步電動機自鎖控製電路
4.三相異步電動機按鈕聯鎖正反轉控製電路
5.三相異步電動機接觸器聯鎖正反轉控製電路
6.三相異步電動機雙重聯鎖正反轉控製電路
7.三相異步電動機工作台自動往返控製電路
8.兩台三相異步電動機順序啟動、順序停轉控製電路
9.三相異步電動機的兩地控製電路
10.接觸器控製的Y-△控製
11.時間繼電器控製的Y-△控製
12.三相異步電動機單向啟動反接製動控製電路
13.三相異步電動機無變壓器半波整流單向啟動能耗
製動控製電路
14.三相異步電動機有變壓器全波整流單向啟動能耗
製動控製電路
15.三相異步電動機正反轉啟動能耗製動控製電路
16.雙速交流異步電動機手動變速控製電路
17.雙速交流異步電動機自動變速控製電路
18.斷電延時直流能耗製動的Y-△啟動控製電路
19.三相異步電動機正反轉能耗製動控製線路
20.三相異步電動機正反轉啟動反接製動控製線路
21.C620型車床電氣控製線路
22.三相線繞式異步電動機手動控製線路
23.三相線繞式異步電動機自動起動控製線路
24.簡易同步電動機的能耗製動控製線路
25.直流電機啟動調速
26.並勵直流電動機電樞回路串電阻起動與調速
★27.晶閘管－直流調速
（二）機床智能考核電路：
1. CA6140車床電氣控製電路單元常見故障的檢查與排除（10個故障點，自動設故，
智能考核）
1）主軸電機缺相，在進KM1觸點之前斷路；
2）主軸電機缺相，在KMM1觸點與FR1之間斷路；
3）控製回路失效，在FU1與TC之間斷路；
4）刀架快速移動電機缺一相，在FU1與KA2觸點之間斷路；
5）刀架快速移動電機缺一相，在KA2觸點與刀架快移電機之間斷路；
6）主軸電機，刀架快移，冷卻泵控製失效，變壓器TC與FU2之間斷路；
7）主軸電機、刀架快移、冷卻泵控製失效。熱電器FR1與FR2兩常閉觸點之間斷路；
8）主軸電機不能啟動，KM1線包到TC間斷路；
9）刀架快移、冷卻泵間控製均不能控製。按鈕SB1與SB2之間連線斷開；
10）冷卻泵控製失效，啟動按鈕QS2與KM1常開觸點之間開路；
2．X62W銑床電氣控製電路單元常見故障的檢查與排除（16個故障現象，自動設故，
智能考核）
1）主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控製變壓器及照明變壓器沒電；
2)主軸電機起動缺相；
3）主軸電機無論正反轉均缺一相；
4）主軸電機無論正反轉均缺一相；
5）快速進給電磁鐵不能動作；
6）照明及控製變壓器沒電，照光燈不亮，控製回路失效；
7）控製變壓器沒電，控製回路失效；
8）除冷卻泵及主軸衝動外，其餘控製均失效；
9）主軸衝動失效；
10）主軸製動失效；
11）主軸啟動失效；
12）工作台進給控製及快速進給控製失效；
13）主軸運轉不能啟動；
14）主軸點軸隻有點動，不能自鎖；
15）圓工作台的進給控製及快速進給全失效；
16）圓工作台控製開關SA1處於斷開位置時，進給控製向前、向下、向後、向上失效，進給衝動也沒有；
★（三）PLC可編程控製器基礎電路實訓
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控製
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙麵銑床
25.電鍍槽
26.交流電機正反轉控製
27.小車運動
28.攪拌站
29.汽車燈光控製
30.汽車火花塞點火控製
31.加工中心控製
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控製
35.X62W萬能銑床PLC改造控製
36.T68臥式鏜床PLC改造控製
37.M7120平麵磨床PLC改造控製
38.Z3050搖臂鑽床PLC改造控製
39.電動葫蘆PLC改造控製
40.Z35搖臂鑽床PLC改造控製
41.M1432A萬能外圓磨床PLC改造控製
（四）PLC高級綜合技能實訓2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控製
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙麵銑床
25.電鍍槽
26.交流電機正反轉控製
27.小車運動
28.攪拌站
29.汽車燈光控製
30.汽車火花塞點火控製
31.加工中心控製
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控製
35.X62W萬能銑床PLC改造控製
36.T68臥式鏜床PLC改造控製
37.M7120平麵磨床PLC改造控製
38.Z3050搖臂鑽床PLC改造控製
39.電動葫蘆PLC改造控製
40.Z35搖臂鑽床PLC改造控製
41.M1432A萬能外圓磨床PLC改造控製
1.PLC控製的三相異步電動機正反轉控製
2.PLC控製的三相異步電動機Y-△啟動控製
3.PLC控製的三相異步電動機降壓啟動控製
4.PLC控製的三相異步電動機能耗製動控製
5.變頻器功能參數設置與操作
6.變頻器報警與保護功能
7.多段速度選擇變頻調速
8.外部端子點動控製
9.控製電機正反轉運動控製
10.控製電機運行時間操作
11.瞬間停電變頻器參數設定
12.外部電壓變頻調速
13.外部電流變頻調速
14.三相異步電動機的變頻開環調速
15.PLC控製變頻器調速
16.觸摸屏的實訓
17.觸摸屏與PLC通訊的實訓
