大型仿真中央空調實驗設備,中央空調實驗裝置,中央空調實驗平台
2025-07-03 10:12
（以產品實際參數為準）

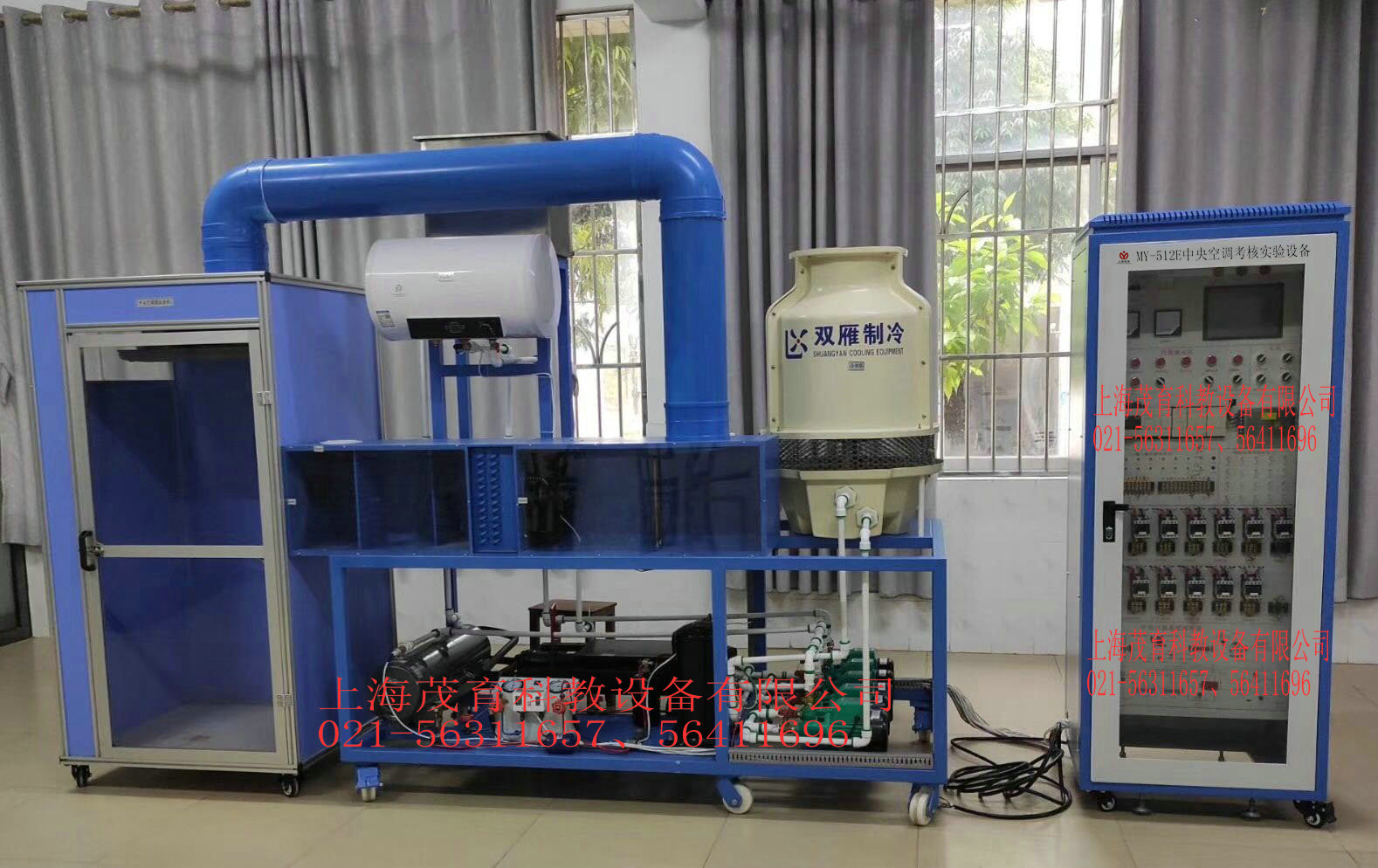

本裝置為了更好地滿足各大院校的教學需要，在原來開發的中央空調實驗設備的基礎上配備了RS-232串行通訊接口,可直接與電腦連接，由電腦控製軟件控製整個實驗台的運行,包括：總控台啟動、製冷、製熱、冷卻水泵、冷卻風機、製冷水泵、壓縮機、電磁閥、製熱水泵做演示,製冷、製熱的溫度設定等。
最大的特點是,通過傳感器將空調狀況實時反饋至電腦，能夠同時顯示蒸發器、冷凝器、模擬鍋爐、冷卻塔的進出口溫度，房間風管溫度，隨時顯示製冷或製熱的設定溫度。有利於教學記錄、采樣、通過打印可提供進行理論分析的根據。本實驗設備配備了電腦插口、電壓表、電流表、壓力表、溫度顯示器、工作指示燈、故障演示按鈕。壓縮機、蒸發器(透明蓋)、冷凝器(透明蓋)、壓力控製器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻一級泵、冷卻二級泵、製冷一級泵、製冷二級泵等。
本裝置是將中央空調微型化，同時保持整個中央空調係統的完整性和合理性。本實驗台能單獨演示中央空調的夏天製冷、冬天製熱循環,控製係統由總控台采用數控電路控製。用溫度顯示器分別檢測蒸發器、冷凝器、冷卻塔、模擬鍋爐的進出口溫度,便於學員觀察、了解各物理參數的變化情況和係統的工作狀況。實驗台增加了一些輔助結構，使其能人為地製造各種在實際中可能產生的係統故障，方便學員了解故障的產生和排除故障的方法。
最大的特點是,通過傳感器將空調狀況實時反饋至電腦，能夠同時顯示蒸發器、冷凝器、模擬鍋爐、冷卻塔的進出口溫度，房間風管溫度，隨時顯示製冷或製熱的設定溫度。有利於教學記錄、采樣、通過打印可提供進行理論分析的根據。本實驗設備配備了電腦插口、電壓表、電流表、壓力表、溫度顯示器、工作指示燈、故障演示按鈕。壓縮機、蒸發器(透明蓋)、冷凝器(透明蓋)、壓力控製器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻一級泵、冷卻二級泵、製冷一級泵、製冷二級泵等。
本裝置是將中央空調微型化，同時保持整個中央空調係統的完整性和合理性。本實驗台能單獨演示中央空調的夏天製冷、冬天製熱循環,控製係統由總控台采用數控電路控製。用溫度顯示器分別檢測蒸發器、冷凝器、冷卻塔、模擬鍋爐的進出口溫度,便於學員觀察、了解各物理參數的變化情況和係統的工作狀況。實驗台增加了一些輔助結構，使其能人為地製造各種在實際中可能產生的係統故障，方便學員了解故障的產生和排除故障的方法。
二、大型仿真中央空調實驗設備,中央空調實驗裝置,中央空調實驗平台特點：
（一）總控台主要組成：電源總開關、電壓表、電流表、壓力表、溫度控製器、溫度顯示器、工作指示燈、故障演示開關等。
（二）製冷係統主要組成：壓縮機、蒸發器(透明蓋)、冷凝器(透明蓋)、壓力控製器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻一級泵、冷卻二級泵，製冷一級泵、製冷二級泵等。
（三）製熱係統主要組成：電熱式模擬鍋爐、溫度調節器、製熱水泵乖。
（四）製冷、製熱係統循環示教板：分別用彩色燈光演示其循環過程。
（五）中央空調製冷、製熱循環輸送管路用最新型彩色鋁塑管以及銅件連接，並標有明顯的走向標誌。輸送管路經電磁閥、風機盤管輸送給模擬房間、或模擬風管，根據所需調節風速開關或風量。
三、主要技術參數：
（一）總控台主要組成：電源總開關、電壓表、電流表、壓力表、溫度控製器、溫度顯示器、工作指示燈、故障演示開關等。
（二）製冷係統主要組成：壓縮機、蒸發器(透明蓋)、冷凝器(透明蓋)、壓力控製器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻一級泵、冷卻二級泵，製冷一級泵、製冷二級泵等。
（三）製熱係統主要組成：電熱式模擬鍋爐、溫度調節器、製熱水泵乖。
（四）製冷、製熱係統循環示教板：分別用彩色燈光演示其循環過程。
（五）中央空調製冷、製熱循環輸送管路用最新型彩色鋁塑管以及銅件連接，並標有明顯的走向標誌。輸送管路經電磁閥、風機盤管輸送給模擬房間、或模擬風管，根據所需調節風速開關或風量。
三、主要技術參數：
| 項 目 | 主要技術參數 | |
| 製 冷 | 製 熱 | |
| 電 源 | ~50Hz 220V | |
| 額定功率 | 2900W | 2300W |
| 額定電流 | 14.0A | 11.0A |
| 製 冷 劑 | R22 5Kg | |
| 外形尺寸 | 350×220×280(cm) | |
| 冷卻水泵 | 2.5 m3/h 揚程＞15米 | |
| 製冷水泵 | 1.8 m3/h 揚程＞15米 | |
| 製熱水泵 | 1.8 m3/h 揚程＞15米 | |
| 模擬鍋爐 | 1800W 8.5A | |
| 風機盤管 | 3500 m3/h | |
| 冷熱風管 | 排熱量1.6KV；排熱麵積8.5m2 | |
| 送 風 機 | 2100m3/h | |
1、製冷係統配置：
1）2P鬆下萬寶空調壓縮機器 1台
2）2P蒸發機器 1個
3）2P冷凝器 1個
4）蒸發器冷卻水箱 1個
5）冷凝器冷卻水箱 1個
6）高低壓、壓差控製器 1個
7）3/8製冷劑流動觀察鏡 1個
8）3/8手閥 2個
9）RF22NP5A熱力膨脹閥 1個
10）3.5MPa抗震冷媒表高壓壓力表 1個
11）1.5MPa抗震冷媒表低壓壓力表 1個
12）1/4加液手閥 1隻
13）水箱透明油機玻璃2塊
14）900×1100mm主機機組機架 1個
15）冷卻塔3噸 1個
16）25WZ15-0.55製冷水泵550W帶熱保護 2個
17）25WZ12-0.37冷卻水泵 2個 帶熱保護370W
18）球閥4隻控製製冷製熱作用
19）電磁閥交流220V2隻控製房間，風管是否送冷溫氣
20）熱力膨脹閥 1個
21）900寬×900寬×1000高mm模擬房間 1個
22）350風機盤管 1個
23）風機盤管控製開關 1個 三檔
24）模擬風管1套，內裁麵為35×34cm
25）4×6冷凝器風管盤管 1個
26）180W風管送風機 1個
27）45W冷卻塔風機 1個
28）風管風機控製開關 1個
2、製熱係統：
1）2P鬆下萬寶空調壓縮機器 1台
2）2P蒸發機器 1個
3）2P冷凝器 1個
4）蒸發器冷卻水箱 1個
5）冷凝器冷卻水箱 1個
6）高低壓、壓差控製器 1個
7）3/8製冷劑流動觀察鏡 1個
8）3/8手閥 2個
9）RF22NP5A熱力膨脹閥 1個
10）3.5MPa抗震冷媒表高壓壓力表 1個
11）1.5MPa抗震冷媒表低壓壓力表 1個
12）1/4加液手閥 1隻
13）水箱透明油機玻璃2塊
14）900×1100mm主機機組機架 1個
15）冷卻塔3噸 1個
16）25WZ15-0.55製冷水泵550W帶熱保護 2個
17）25WZ12-0.37冷卻水泵 2個 帶熱保護370W
18）球閥4隻控製製冷製熱作用
19）電磁閥交流220V2隻控製房間，風管是否送冷溫氣
20）熱力膨脹閥 1個
21）900寬×900寬×1000高mm模擬房間 1個
22）350風機盤管 1個
23）風機盤管控製開關 1個 三檔
24）模擬風管1套，內裁麵為35×34cm
25）4×6冷凝器風管盤管 1個
26）180W風管送風機 1個
27）45W冷卻塔風機 1個
28）風管風機控製開關 1個
2、製熱係統：
1）HP50、1500W模擬鍋爐 1個
2）25WZ15-0.55製熱水泵 1個
3）模擬房間、風管、水箱同製冷係統
3、中央空調係統演示木板 1個
4、中央空調控製台 1個
1）3.5Mpa抗震冷媒高壓表 1隻
2）1.5MPa抗震冷媒低壓表 1隻
3）30A電源總開關 1隻
4）交流220V電壓表 1隻
5）直流30A電流表 1隻
6）數碼溫度顯示器 1套
7）溫度選擇輕確開關 12隻
8）製冷製熱輕確開關 4隻
9）故障顯示輕確開關 7隻
10）狀態指示燈 32隻
11）鋁塑板實驗麵板 1塊
12）實驗台、實驗桌 1套
13）中央空調帶微機接口 1個
14）中央空調控製方法，即可通過實驗台控製，又可通過電腦控製。
2）25WZ15-0.55製熱水泵 1個
3）模擬房間、風管、水箱同製冷係統
3、中央空調係統演示木板 1個
4、中央空調控製台 1個
1）3.5Mpa抗震冷媒高壓表 1隻
2）1.5MPa抗震冷媒低壓表 1隻
3）30A電源總開關 1隻
4）交流220V電壓表 1隻
5）直流30A電流表 1隻
6）數碼溫度顯示器 1套
7）溫度選擇輕確開關 12隻
8）製冷製熱輕確開關 4隻
9）故障顯示輕確開關 7隻
10）狀態指示燈 32隻
11）鋁塑板實驗麵板 1塊
12）實驗台、實驗桌 1套
13）中央空調帶微機接口 1個
14）中央空調控製方法，即可通過實驗台控製，又可通過電腦控製。
