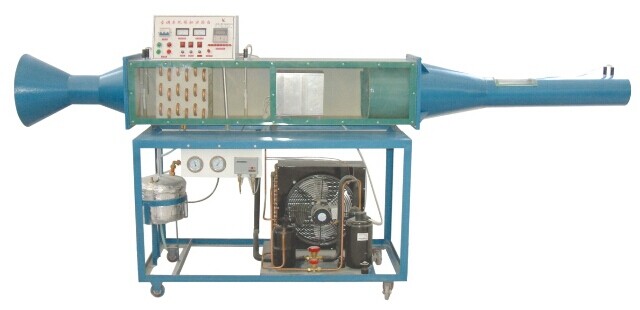

空氣調節係統模擬實驗台,空氣調節係統模擬實驗裝置
2026-03-10 09:25
一、產品特點：
1、安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
2、直觀性好：裝置直觀展示了直流式空氣調節係統的結構，風道采用有機玻璃麵板，可清楚地看到空氣循環係統的組成部件。
二、技術性能：
1、輸入電源：單相三線 AC220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、製冷劑：R22
4、裝置容量：＜2.5kVA
5、重 量：100kg
6、外形尺寸：320cm×60cm×130cm
三、基本配置及功能：
1、控製台
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環係統，可直觀展示空氣處理機組結構；正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。
2、交流電源
單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控製總電源
3、測量儀表
溫濕度傳感器4隻，為了能夠直觀地讀數，將各組溫濕度信號取出另接表頭顯示
溫度測量範圍為：-40℃～+120℃
濕度測量範圍為：0%～100%
真空壓力表3隻（精度2.5級）
量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量製冷係統低壓側、高壓側、和蒸汽發生器的壓力
4、控製儀表
壓力控製器2隻
實時監測製冷係統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源
5、變頻器1隻
三菱變頻器0.4K，用於控製軸流風機風速及運行狀態
6、空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器（兩個300W）和軸流風機（額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB）
風冷製冷機組：由1匹全封閉壓縮機、風冷冷凝器、幹燥過濾器、毛細管、表冷器和加液閥組成
7、加濕係統：由蒸汽係統由蒸汽發生器和蒸汽噴管組成
四、實驗項目：
全新風（直流式）空氣調節係統夏季運行工況實驗
全新風（直流式）空氣調節係統冬季運行工況實驗
