熱網水利工況實驗台,熱網水利工況實驗裝置
2026-03-10 09:28
熱網水利工況實驗台-技術參數:
1、外形尺寸:1800×500×2300mm
2、工作電壓:220V 功率:550W
二、主要用途:
1、模擬熱水網站,
2、進行多種水利工況模擬變化實驗,
3、了解熱網水壓圖的變化情況。
三、主要配置:

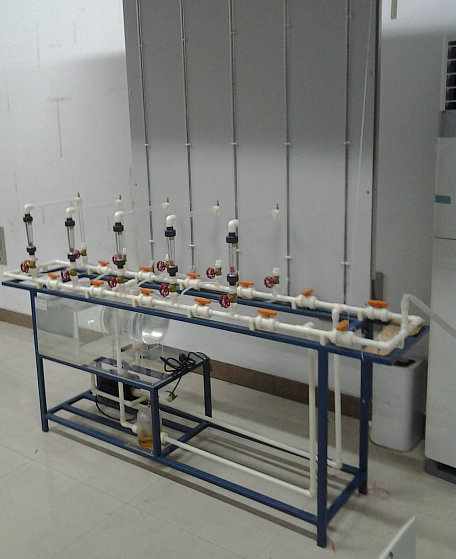

1、下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成,
2、用來模擬由5個用戶組成的熱水網路。
3、上半部有高位水箱和安裝在一塊垂直木版上的12根玻璃管,玻璃管的頂端與大氣相通,玻璃管下端用膠管與網路分支點相接,用來測量熱網用戶連接點處的供水幹管與回水幹管的測壓管水頭(水壓曲線高度)。每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。
