物聯網綜合應用實訓係統,物聯網綜合應用實訓裝置
2022-07-18 09:45

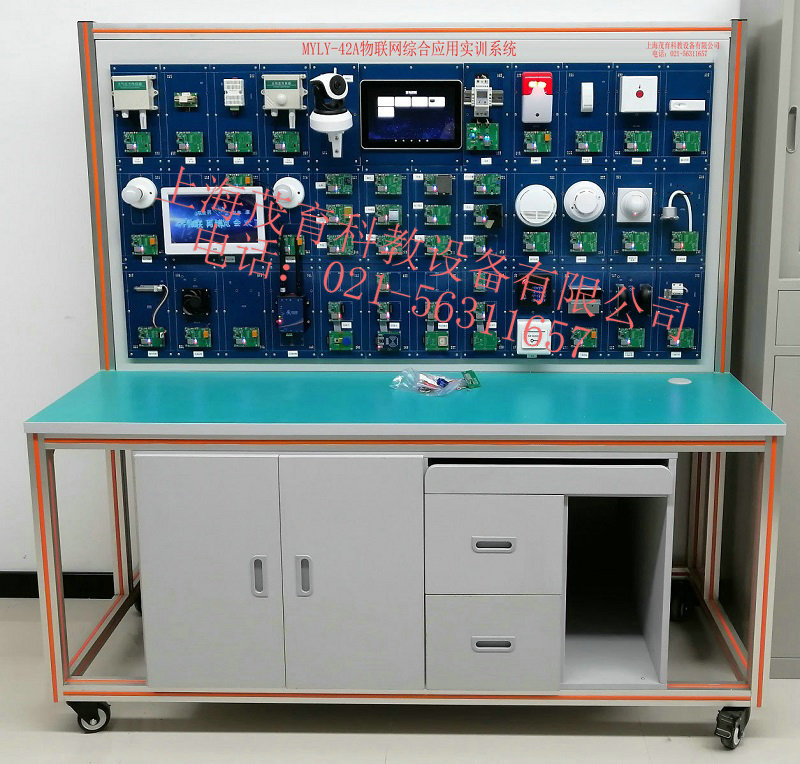

本實訓係統是針對物聯網專業實驗室建設需求設計的覆蓋物聯網基礎教學、智能家居、智慧農業等實際應用的綜合實訓係統,它綜合運用傳感器技術、RFID技術、無線傳感器網絡技術、嵌入式技術、Zigbee/Wi-Fi等通信組網技術等,依托部署在操作台上的無線傳感網節點、執行器節點、嵌入式智能網關等,實現智能家居門禁安防監控、智能家居環境監測、家居設備智能控製、農業環境智能檢測等功能,可激發學生對物聯網學習的興趣,具有較高的性價比,能夠滿足物聯網教學、基礎實驗教學、應用創新等多層次需求。
二、物聯網綜合應用實訓係統,物聯網綜合應用實訓裝置,物聯網綜合應用實訓設備功能組成:
1、智能網關區:
智能網關硬件采用恩智浦i.MX6 DualLite處理器,支持網關進行深度的嵌入式學習和開發以及androids操作係統移植、驅動開發、基於androids的物聯網應用程序開發等,同時配套10.1寸高清顯示液晶電容觸摸屏;
本實訓係統的實訓區操作軟件均運行於智能網關上,包括:基礎實驗區、環境監測區、家電控製區、家居安防區、遠程抄表區、視頻監控區等等;
2、基礎實驗區:
基礎實驗區提供一套Zigbee無線傳感網係統、RFID射頻識別係統、感知執行器,並讓學生自主構建無線傳感網。本區域中除了讓學生學習基礎的Zigbee、RFID無線傳感網的各個技術知識外, 還可以自行構建各種物聯網技術應用係統,例如智能家居係統、智能農業係統、地鐵閘機收費係統等;
3、家居安防區:
家居安防區構建了一套完整的家居安防實訓環境,所有的安防監控傳感器均采用工業級傳感器,結合Zigbee無線通信技術,將完善的商業級智能家居安防架構呈現於廣大師生,讓學生更深入的體驗與了解物聯網在智能家居中的應用;
4、環境監測區:
該區域包含二氧化碳傳感器、大氣壓力傳感器、光照強度傳感器、溫濕度傳感器等工業級傳感器,搭載著Zigbee無線傳感網技術以及電燈、風扇等執行機構,可實現家居室內環境監測、農業大棚環境監測等物聯網技術應用;
5、家電控製區:
家電控製區通過運用Wi-Fi插座、智能紅外學習模塊、路由器及Zigbee模塊等硬件,搭載Wi-Fi、Zigbee等無線通訊技術應用,通過智能網關實現對家居電視、風扇、電動窗簾、電燈等執行機構的智能化控製;
6、視頻控製區:
視頻監控區通過Wi-Fi技術將智能網關與Wi-Fi攝像頭進行有機的結合,通過智能網關實現對Wi-Fi攝像頭的控製與視頻采集。也可以通過手機或電腦進行遠程訪問與監控;
7、遠程抄表區:
遠程抄表區采用國家標準規程的三星電表,運用Zigbee無線傳感網技術,將整套的物聯網綜合應用係統的用電量實時的上報至智能網關,也可將其運用至智能家居實訓係統中,實時監測家庭用電量;
