智能消防滅火與消防控製係統,智能消防滅火與消防控製實驗設備
2022-07-19 08:19
本係統在智能建築中通常被作為智能建築三大體係中的BAS（建築設備管理係統）的一個獨立的子係統。該係統是通過消防係統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，並通過相關信號以實現消防的聯動控製。係統能進行各種模擬火災和報警聯動操作演示、係統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。並可通過消防報警聯動監控計算機中心，對整個智能樓宇消防係統進行監控，並可進行平麵圖導入、畫麵布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。
（1）裝置組成：

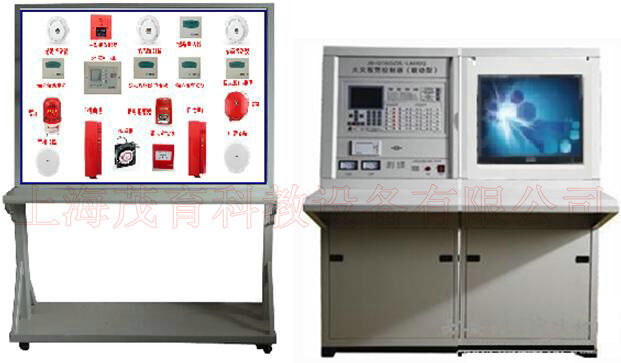

本係統全部器件均采用實物，整個實訓裝置主要由CRT、編程軟件、監控軟件、網絡適配器等組。
軟件係統功能，CAD平麵軟件，CRT，設計軟件，CRT運行軟件，可過CAD平麵設置各種消防布局圖，CRT圖形在平麵圖中按實際探測器點進行配置，功能強大，運行操作方便快捷。
（2）係統實訓功能：
能對整個智能樓宇消防係統進行監控,並可進行平麵圖導入、畫麵布局、報警點設置等。
（3）係統技術指標：
工作電壓：三相五線380V±5% 50Hz
整機容量：＜5kW
控製中心台外型尺寸： 180×95×115cm3；
演示控製實訓台尺寸：150×65×180cm3
1：消防報警聯動監控計算機中心的操作
2：平麵圖的導入和配置操作
3：報警點的設置操作
4：製控係統的管理
5：自動消防噴水係統的聯網實訓、
6：消防聯動係統的聯網實訓、
7：消防廣播係統的聯網實訓、
8：消防聯動動主機的設置
9：消防聯動主機的聯動編程
10：消防探測器的便用與編碼
11：消防係統模塊的作用與聯接
12：消防報警係統的互聯操作，線路故障的判斷與處理
13:係統原理桔構設計
14:消防報警聯動監控計算機中心軟件（選做）
四、智能消防滅火與消防控製係統,智能消防滅火與消防控製實驗設備,智能消防滅火與消防控製實驗裝置硬件參數：
1、基本配置
電源控製屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源：單相交流電220V 50Hz，帶有過流保護
2.樓宇實訓台桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有櫃門，桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓台還設有四個萬向輪和四個固定調節機構，便於移動和固定，有利於實訓室的布局。
3.火災報警控製器(聯動型)
(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控製器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接254個現場器件
(6)1個 RS485 通訊口，用於同火災顯示盤、設備操作盤、滅火控製盤進行通訊，可接16台火災顯示盤；2台設備操作盤；4台（8區）滅火控製盤
4.火災顯示盤
GK621火災顯示盤通過 RS485 通訊總線與火災報警控製器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
5.探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6.輸入模塊、控製模塊
輸入模塊主要用於壓力開關等信號檢測，控製模塊主要用於控製排煙閥、送風閥、卷簾門等設備。
7.聯動盤現場接口
(1)三線控製，接線部分簡潔方便，輕鬆實現啟停回答功能；
(2)兩種輸出控製方式可供選擇，電平輸出和脈衝輸出。
8.手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控製器發出火警信號；
9.消防栓按鈕
火災時按下壓片控製器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，複位時，滑下滑動蓋，按下複位按鈕。
10.聲光報警器、警鈴
現場發生火災接到控製信號後，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11.電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。
