給排水管道安裝實訓裝置,給排水管道安裝實訓設備
2026-02-05 09:52

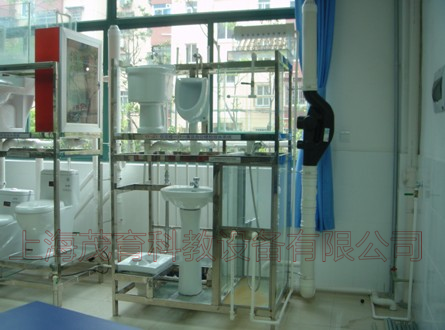

給排水管道安裝實訓裝置-實訓功能：
1、整體式全真潔具和管路，透明地板，能看清楚隱蔽管路的全部結構和走向。
2、設置帶蘇維托排水係統和排水主立管演示，能了解蘇維托排水係統的組成、結構和原理。
3、關鍵部位采用透明管路，能看清管路中水流的走向。
4、展示了給排水係統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
5、所有潔具和給排水設備都能全真演示。
二、技術參數：
外形尺寸：1500X1000X2400mm；框架材料：304不鏽鋼；地板材料：鋼化玻璃；進水要求：0.05mpa~0.75mpa；安全保護：具有漏電自動保護裝置和接地保護。
三、實訓項目：
實訓一：辦公樓給水方式演示及實訓；
實訓二：住宅樓給水方式演示及實訓；
實訓三：橫管和立管的結構和功能的認識實訓；
實訓四：器具通氣管和環形通氣管的結構和功能的認識實訓；
實訓五：拖布池、立式小便器、掛式小便器和小便槽的給排水原理和功能的認識實訓；
實訓六：自閉閥式衝水蹲便器、立式麵盆、整體浴室的給排水原理和功能的認識實訓
四、係統流程及配置：
辦公樓給水方式為普通給排水，給水入管入框架後立管道至二層，在二層經水表後布水給拖布池、采用按鈕自閉式衝水閥的掛式小便器和小便槽，排水接至本層排水橫管後再入立管。住宅樓給水方式為一戶一表式，給水入管設水表井，上麵設分水器，各分戶管設置閥門和水表（按6戶計），一層立管6根，至二層立管5根，二層布水管以上為四根，一層由左至右衛生器具分別為：附帶存水彎自閉式衝水的蹲便器、存水彎的立式麵盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂的透明太陽能管，並裝有太陽能模型），按實際工程連接入排水橫管後連入辦公樓排水立管，再匯合集中排出。
