可視化製冷性能測試培訓裝置,可視化製冷性能測試培訓設備
2022-07-28 11:00
可視化製冷性能測試培訓裝置,可視化製冷性能測試培訓設備,可視化製冷性能測試培訓平台采用蒸汽壓縮式製冷循環係統，配備全封閉式製冷壓縮機、冷凝器、蒸發器等製冷係統真實部件，並設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設製冷壓縮機性能參數的測定實訓，還能進行製冷循環基本原理的演示實訓。適用於職業院校製冷專業相關課程的教學實訓。
二、可視化製冷性能測試培訓裝置,可視化製冷性能測試培訓設備,可視化製冷性能測試培訓平台特點：
二、可視化製冷性能測試培訓裝置,可視化製冷性能測試培訓設備,可視化製冷性能測試培訓平台特點：
1、本實訓裝置按照國際標準GB/T 5773-2004容積式製冷壓縮機性能實訓方法建立，以“蒸發器液體載冷劑循環法”為主要測量，以“風冷冷凝器量熱器法”作為輔助測量
2、采用1匹製冷機組，采用空氣冷冷凝器和透明的塑料蒸發器，可以觀察製冷劑由液態變為氣態的現象； 係統結構緊湊、布局合理，造型美觀大方，、可研究製冷劑在循環管道內的各種流動，包括在壓縮機中的回流。
3、提供三種不同的節流膨脹閥，分別是：恒壓膨脹閥、恒溫膨脹閥、毛細膨脹裝置，可對比製冷劑在其中分別膨脹的效果
4、設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
二、可視化製冷性能測試培訓裝置,可視化製冷性能測試培訓設備,可視化製冷性能測試培訓平台技術性能：
2、采用1匹製冷機組，采用空氣冷冷凝器和透明的塑料蒸發器，可以觀察製冷劑由液態變為氣態的現象； 係統結構緊湊、布局合理，造型美觀大方，、可研究製冷劑在循環管道內的各種流動，包括在壓縮機中的回流。
3、提供三種不同的節流膨脹閥，分別是：恒壓膨脹閥、恒溫膨脹閥、毛細膨脹裝置，可對比製冷劑在其中分別膨脹的效果
4、設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
二、可視化製冷性能測試培訓裝置,可視化製冷性能測試培訓設備,可視化製冷性能測試培訓平台技術性能：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜2.5kVA
4、製冷劑：R22
5、製冷量：1.3kW
6、重 量：100kg
7、外形尺寸：120cm×60cm×142cm
三、可視化製冷性能測試培訓裝置,可視化製冷性能測試培訓設備,可視化製冷性能測試培訓平台基本配置及功能：
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜2.5kVA
4、製冷劑：R22
5、製冷量：1.3kW
6、重 量：100kg
7、外形尺寸：120cm×60cm×142cm
三、可視化製冷性能測試培訓裝置,可視化製冷性能測試培訓設備,可視化製冷性能測試培訓平台基本配置及功能：

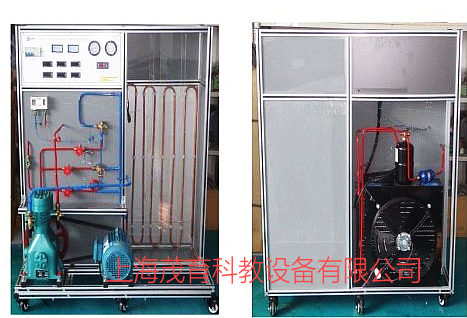

1、控製屏：
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置製冷係統，可直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。、可直觀的演示一些物理概念，比如：潛熱、過熱、飽和溫度、壓力與溫度變化關係、液體在零度以下沸騰，以加強學生對這些概念的理解。
2、交流控製單元：
單相三線220V交流電源供電，經漏電流保護器控製總電源，動作電流30mA
3、製冷係統：
1匹開啟式壓縮機、風冷式冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器和幹式蒸發器
（1） 電流表2隻（精度0.5級）
（2） 數顯溫度表4隻（精度0.5級）
采用PT100鉑電阻作傳感器，測量範圍-50～150℃。通過琴鍵進行切換，共測4組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、真空壓力表2隻（精度2.5級)量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量製冷係統低壓側壓力和高壓側壓力
4、提供三種不同的膨脹閥（恒溫式、恒壓式、毛細管式
5、控製儀表：
高低壓壓力控製器1隻：實時監測製冷係統低壓側壓力和高壓側壓力，當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源
四、可視化製冷性能測試培訓裝置,可視化製冷性能測試培訓設備,可視化製冷性能測試培訓平台實訓項目：
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置製冷係統，可直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。、可直觀的演示一些物理概念，比如：潛熱、過熱、飽和溫度、壓力與溫度變化關係、液體在零度以下沸騰，以加強學生對這些概念的理解。
2、交流控製單元：
單相三線220V交流電源供電，經漏電流保護器控製總電源，動作電流30mA
3、製冷係統：
1匹開啟式壓縮機、風冷式冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器和幹式蒸發器
（1） 電流表2隻（精度0.5級）
（2） 數顯溫度表4隻（精度0.5級）
采用PT100鉑電阻作傳感器，測量範圍-50～150℃。通過琴鍵進行切換，共測4組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、真空壓力表2隻（精度2.5級)量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量製冷係統低壓側壓力和高壓側壓力
4、提供三種不同的膨脹閥（恒溫式、恒壓式、毛細管式
5、控製儀表：
高低壓壓力控製器1隻：實時監測製冷係統低壓側壓力和高壓側壓力，當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源
四、可視化製冷性能測試培訓裝置,可視化製冷性能測試培訓設備,可視化製冷性能測試培訓平台實訓項目：
1、熟悉蒸汽壓縮式製冷循環係統的基本結構和工作原理
2、了解國際標準GB/T5773—2004容積式製冷壓縮機性能使用方法
3、利用蒸發器液體載冷劑循環法（主測法）求製冷壓縮機製冷量
4、利用水冷冷凝器熱平衡法（輔測法）求製冷壓縮機製冷量
5、主、輔測製冷量相對誤差的計算與分析
6、製冷機組能效比的計算與分析
2、了解國際標準GB/T5773—2004容積式製冷壓縮機性能使用方法
3、利用蒸發器液體載冷劑循環法（主測法）求製冷壓縮機製冷量
4、利用水冷冷凝器熱平衡法（輔測法）求製冷壓縮機製冷量
5、主、輔測製冷量相對誤差的計算與分析
6、製冷機組能效比的計算與分析
