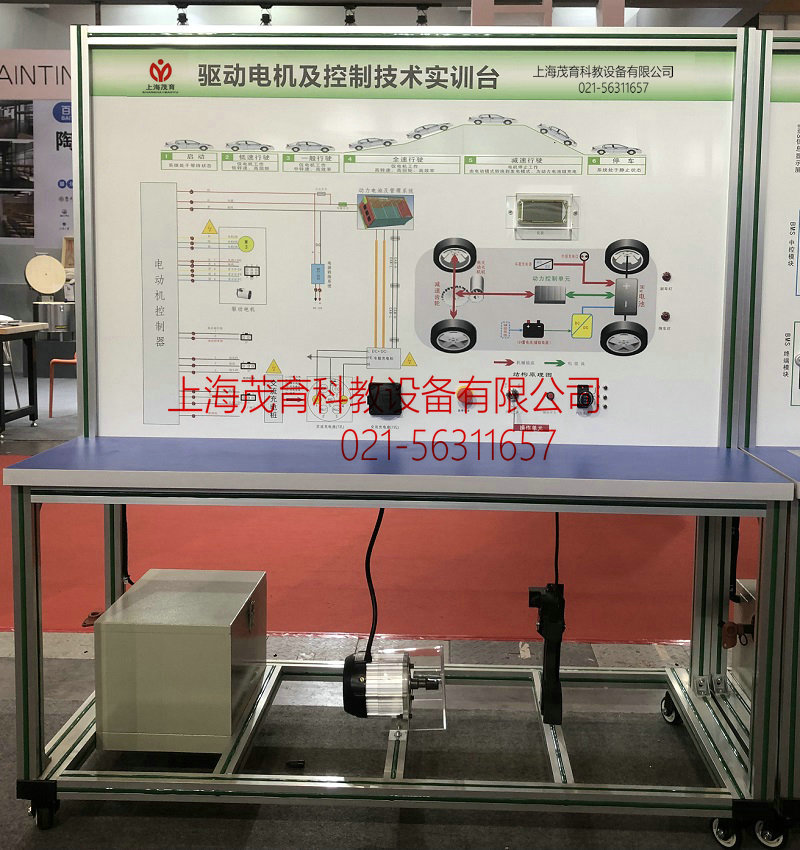

驅動電機及控製實驗台,驅動電機及控製實驗裝置

驅動電機及控製實驗台,驅動電機及控製實驗裝置,驅動電機及控製實驗設備主要由新能源汽車電機(電機：永磁同步電機)、電機控製器、檔位開關、加速踏板、點火開關、電源及故障設置係統組成。

二、驅動電機及控製實驗台,驅動電機及控製實驗裝置,驅動電機及控製實驗設備產品功能：

1、新能源汽車電機及控製器的認知；

2、新能源汽車電機及控製器的結構及原理；

3、駕駛員的意圖與電機運轉之間的體現；

4、常見故障的設置及考核；

5、配備完整的實驗說明書。

6、係統可完成電動機性能檢測；

7、能實現係統故障設置及診斷排除

8、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，帶自鎖腳輪裝置，底座上配有40cm的桌麵，台麵鋪裝32mm厚彩色高密度複合板，方便放置資料、輕型檢測儀器等。

三、驅動電機及控製實驗台,驅動電機及控製實驗裝置,驅動電機及控製實驗設備規格：

1、外形尺寸1500×700×1700mm；

2、工作電源：220VAC/50Hz；

3、電機額定功率：2kw；

4、電機額定轉速：3000rpm；

5、電機工作電壓：48VDC；

6、采用UV平板噴繪麵板，厚度不小於4mm,彩色電路圖，不退色、耐磨損；

7、底部安裝兩萬向兩定向的腳輪，配備刹車，方便設備的移動及固定。

8、工作電源：HV磷酸鐵鋰離子動力電池組

9、工作溫度：-40℃～+50℃

10、移動腳輪：100*60mm

11、產品工藝標準:

設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵裝配32mm厚彩色高密度複合板。

四、驅動電機及控製實驗台,驅動電機及控製實驗裝置,驅動電機及控製實驗設備實訓項目：

1、驅動電機係統維護與保養

2、驅動電機故障診斷與維修

3、電機控製係統故障診斷與維修

4、驅動電機係統綜合故障診斷與維修

5、電動機性能檢測

五、驅動電機及控製實驗台,驅動電機及控製實驗裝置,驅動電機及控製實驗設備基本配置：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm	套	1
2	組合儀表	電動汽車專用	個	1
3	點火開關	配套	套	1
6	電機控製器	與電機配套	套	1
7	車載充電器與充電接口	與電池配套	套	1
8	DC-DC轉換器	全新	套	1
9	鋰動力電池組	48V20AH	套	1
10	新能源電機	永磁同步電機	套	1
11	刹車開關	全新	套	1
12	檔位開關	電動車專用	套	1
13	油門控製裝置	電動車專用	套	1
14	直流接觸器	DZ47	套	1
15	電源總開關	配套	套	1
16	移動台架	1500×700×1700mm(帶自鎖腳輪裝置)	台	1
17	保險絲盒	配套	套	1
18	保修卡/合格證	配套	套	1
19	教師手冊	配套	套	1
20	故障模擬與排除裝置	红桃视频app配套	套	1

驅動電機及控製實驗台,驅動電機及控製實驗裝置
