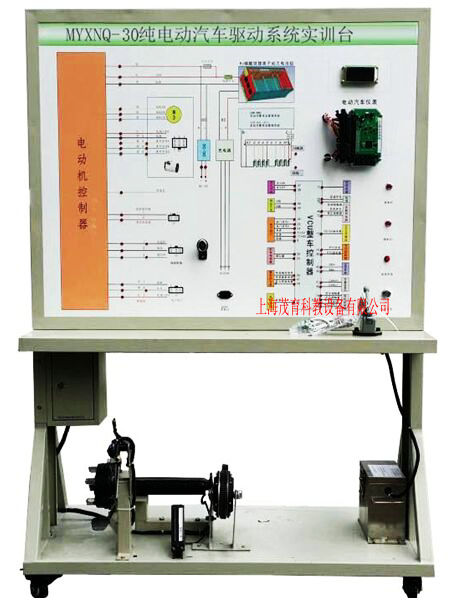

純電動汽車驅動係統實訓台,純電動汽車驅動係統實訓設備

純電動汽車驅動係統實訓台,純電動汽車驅動係統實訓設備,純電動汽車驅動係統實訓裝置采用真實的純電動汽車驅動係統實物為基礎，可真實展示純電動汽車驅動係統的組成結構和工作過程。適用於學校對純電動汽車驅動係統的教學需要。能滿足汽車新能源與節能實訓課程的教學需要。

二、純電動汽車驅動係統實訓台,純電動汽車驅動係統實訓設備,純電動汽車驅動係統實訓裝置功能特點：

1、真實可運行的純電動汽車驅動係統，充分展示純電動汽車驅動係統的組成結構和工作過程。

2、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的UV平板噴繪的彩色電路原理圖。

3、實訓台麵板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控係統故障指示燈等參數變化。

4、實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

5、實訓台配備有電子油門控製裝置，可方便對純電動汽車驅動係統進行加減速。

6、實訓台配備有電源總開關、轉動部件防護罩等安裝保護裝置。

7、實訓台底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

▲8、配套新能源汽車整車控製器（軟硬件一體），含整車控製器開發完整的資料與源代碼、調試工具。整車控製器在麵板上安裝開放式插接端子，方便檢測與診斷、二次開發調試。

▲9、配套整車控製器的上位機軟件用於監控和參數標定，整車控製器滿足師生進行二次開發，實現新能源汽車控製器創新製作的功能。

三、純電動汽車驅動係統實訓台,純電動汽車驅動係統實訓設備,純電動汽車驅動係統實訓裝置技術規格：

1、工作電源：HV磷酸鐵鋰離子動力電池組

2、工作溫度：-40℃～+50℃

3、設備顏色：標準7032等

4、設備鋼管：40*40*3mm

5、設備機櫃：1.5mm冷板衝壓成形，背麵設置維修門；

6、移動腳輪：100*60mm

7、外形尺寸：1240×600×1700mm(長×寬×高)

四、純電動汽車驅動係統實訓台,純電動汽車驅動係統實訓設備,純電動汽車驅動係統實訓裝置基本配置(每台)：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm	套	1
2	組合儀表	電動汽車專用	個	1
3	點火開關	配套	套	1
4	主動均衡電池管理係統	ABM-BMU主動均衡電池管理係統	套	1
5	新能源汽車整車控製器（軟硬件一體）	▲含VCU整車控製器開發完整的資料與源代碼、調試工具1套。	套	1
6	電機控製器	與電機配套	套	1
7	車載充電器與充電接口	與電池配套	套	1
8	DC-DC轉換器	48V轉12V	套	1
9	HV磷酸鐵鋰離子動力電池組	48V20AH	套	1
10	無刷直流電機驅動係統	48V1000W	套	1
11	半軸刹車係統	電動車專用	套	1
12	檔位開關	電動車專用	套	1
13	油門控製裝置	電動車專用	套	1
14	直流接觸器	DZ47	套	1
15	電源總開關	配套	套	1
16	移動台架	1240×600×1700mm(帶自鎖腳輪裝置)	台	1
17	保險絲盒	配套	套	1
18	保修卡/合格證	配套	套	1
19	教師手冊	配套	套	1
20	故障模擬與排除裝置		套	1

純電動汽車驅動係統實訓台,純電動汽車驅動係統實訓設備
